CBB-100N průmyslový radiální ventilátor pro dlouhý vzduchovod
Kód: V11991
Detailní popis produktu
Ventilátory jsou vhodné svojí konstrukcí pro velmi dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých, nebo výbušných směsí.Skříň
Spirální skříň radiálního ventilátoru je odlita ze slitiny Al, opatřena šedým epoxidovým lakem, max. teplota dopravované vzdušiny 120 °C (ventilátory CST, CBT a CBB), 70 °C (CSB – 60) nebo 80 °C (CBT – 125, 160 a 170).
Oběžné kolo
Oběžné kolo je radiální, odlité ze slitiny Al.
Motor
Motor je asynchronní s kotvou nakrátko, kuličková ložiska s tukovou náplní na dobu životnosti. Motor mimo proud vzdušiny. Krytí IP55, třída izolace F (modely CSB, CST a CBT-40 krytí IP44, třída izolace B).
Svorkovnice
Svorkovnice je umístěna na motoru.
Regulace otáček
Informujte se na možnost a podmínky použití frekvenčních měničů VFVN.
Montáž
Montáž se provádí na montážní základnu. Všechny typy (vyjma CSB a CST 60) je možno po 45 natočit tak, aby bylo dosaženo požadovaného směru výtlačného hrdla. Zároveň je možno namontovat motor jak vpravo, tak i vlevo, aniž by bylo nutno měnit směr výtlačného hrdla.
Pokyny
Ventilátory jsou vhodné svojí konstrukcí pro velmi dlouhé vzduchovody v různých technologických a vzduchotechnických aplikacích. Nehodí se pro odsávání dřevního prachu a drtě, ani jiných hořlavých, nebo výbušných směsí.
Upozornění

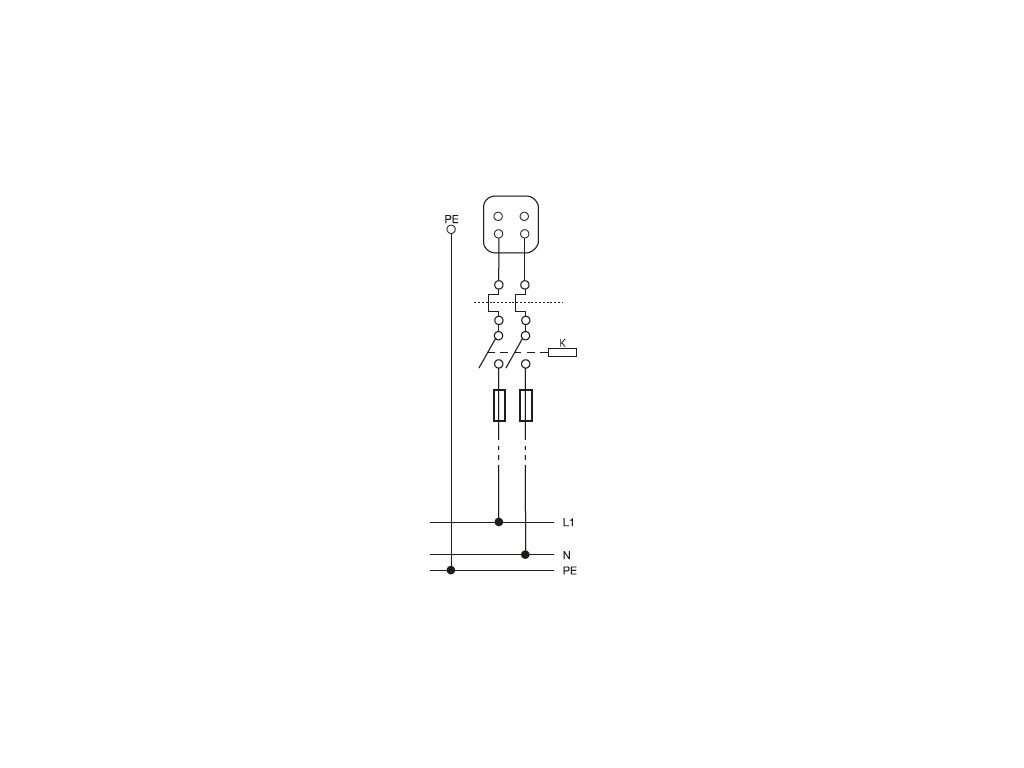

Alternativně se dodávají motory s termopojistkou ve vinutí. V takovém případě je nutné použít schéma zapojení, které je v dokumentaci dodávané s ventilátorem. Termopojistka musí být vždy zapojena, jinak zaniká nárok na záruční opravu motoru.
Doplňkové parametry
| Kategorie: | Radiální ventilátory CSB/CST, CBB/CBT pro dlouhé vzduchovody |
|---|---|
| Hmotnost: | 18.5 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 100 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 1001-2000 |
| ? 📂⚡ Kategorie příkonu (W): | 501-1000 |
| Akustický tlak (hlučnost) (dB(A)): | 78 |
| 🎨 Barva: | šedá |
| ? 💧🔒 Krytí: | IP 55 |
| 🌡️ Maximální teplota [°C]: | 120 |
| Napětí (V): | 230 |
| Otáčky (min-1): | 2800 |
| Proud (A): | 3,9 |

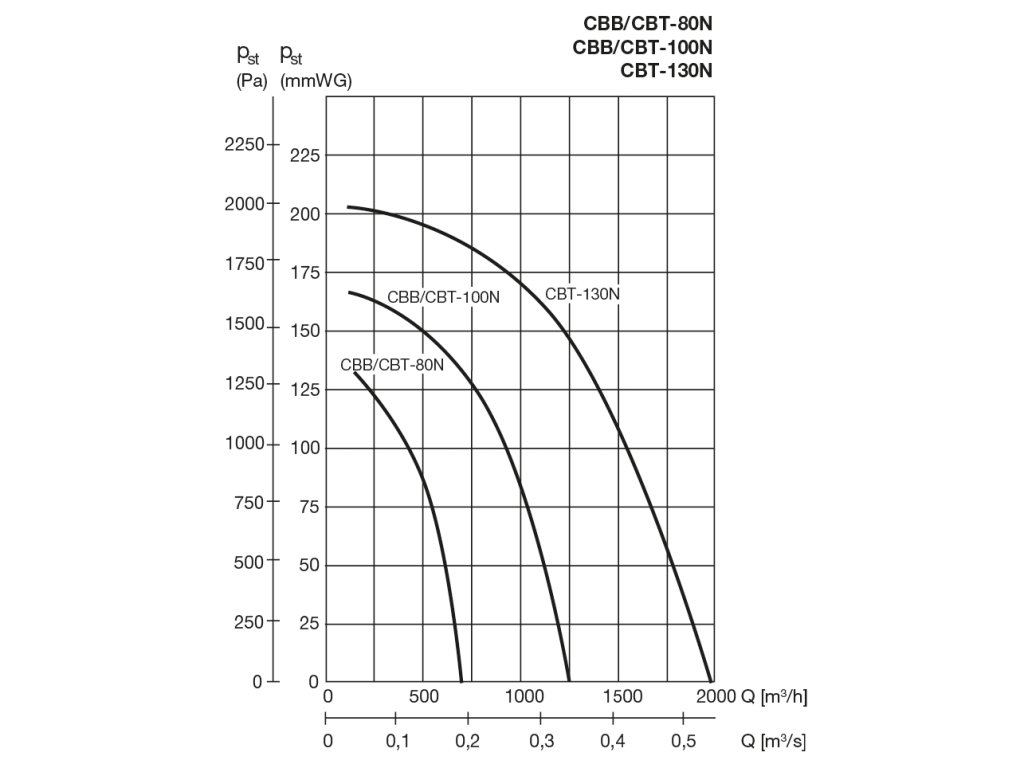

| Průtok (0 Pa) (m3/h): | 1250 |
| 🔧 Motor: | AC |
| Hmotnost (kg): | 18,5 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
| Příkon (kW): | 0,75 |

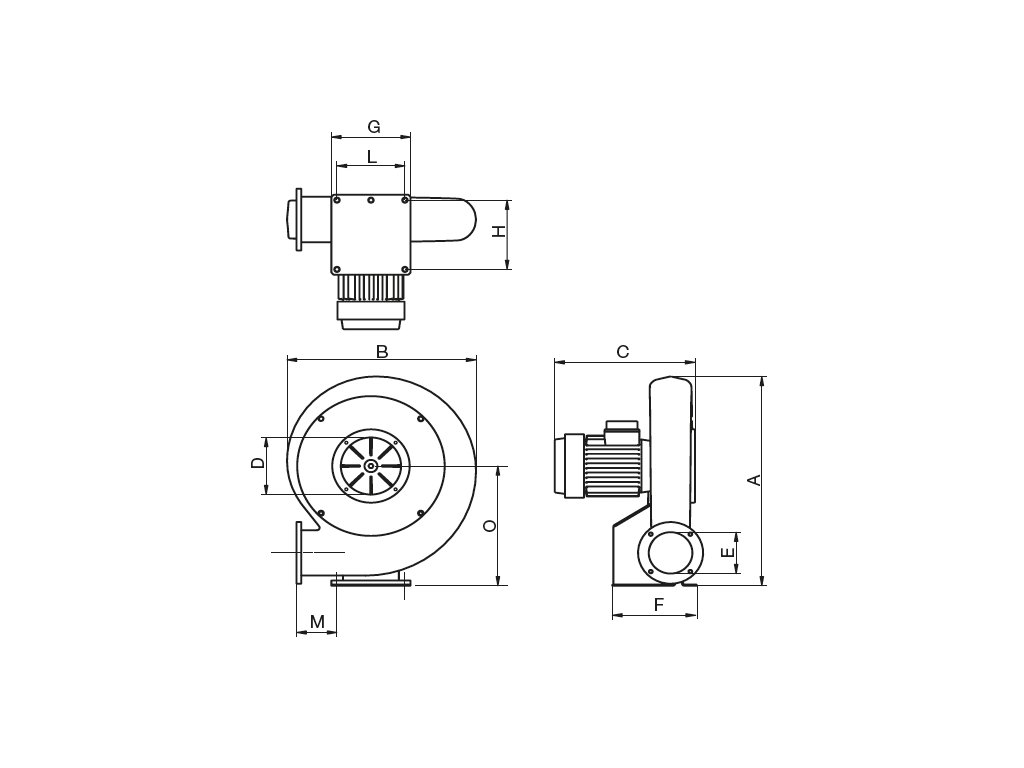

| Rozměr M: | 101 |
| Rozměr Průměr E: | 100 |
| Rozměr O: | 294 |
| Rozměr N: | 415 |
| Rozměr F: | 196 |
| Rozměr L: | 158 |
| Rozměr A: | 511 |
| Rozměr C: | 328 |
| Rozměr Průměr D: | 140 |
| Rozměr B: | 434 |
