Soler & Palau CBM-7/7 72 6P C VR radiální ventilátor
Kód: V15152
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné zejména pro konstrukci klimatizačních a větracích jednotek, dveřních a vratových clon, případně dalších vzduchotechnických aplikací. Informujte se na speciální provedení, dodací podmínky a termíny dodávek.Skříň
Skříň je z ocelového, galvanicky pozinkovaného plechu. Montážní konzoly pro upevnění ventilátoru ve 4 polohách jsou také z galvanicky pozinkovaného plechu (nejsou součástí dodávky).

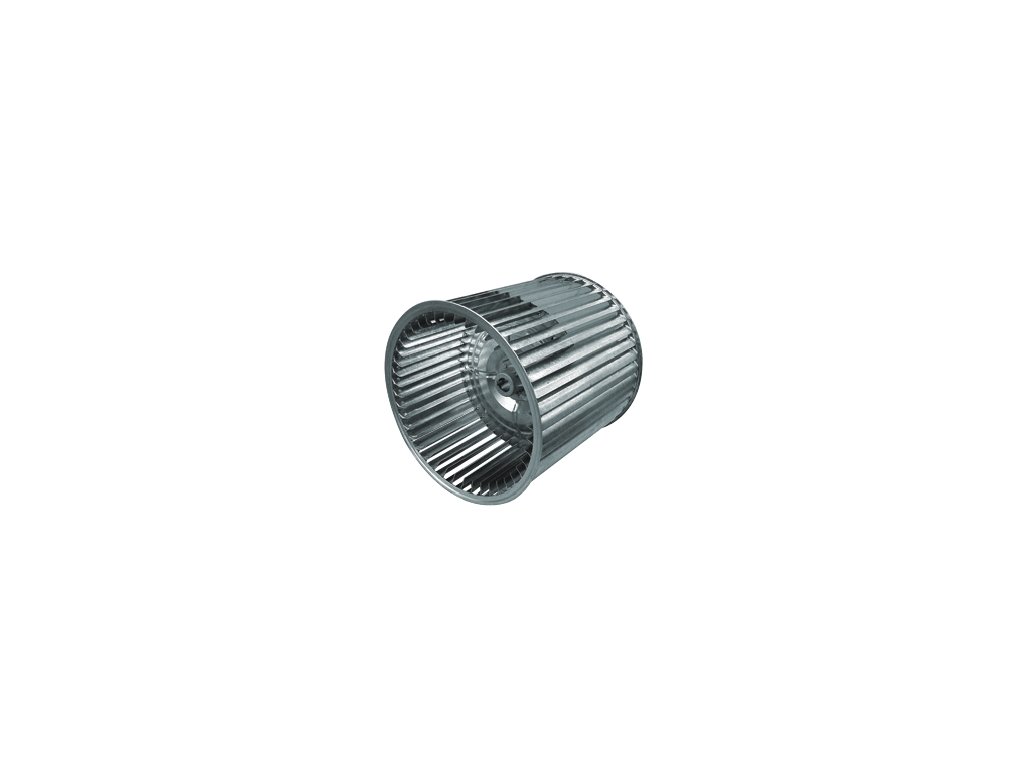

Oběžné kolo
Oběžné kolo je radiální, s dopředu zahnutými lopatkami. Oběžné kolo je z galvanicky pozinkovaného plechu, je staticky a dynamicky vyváženo.

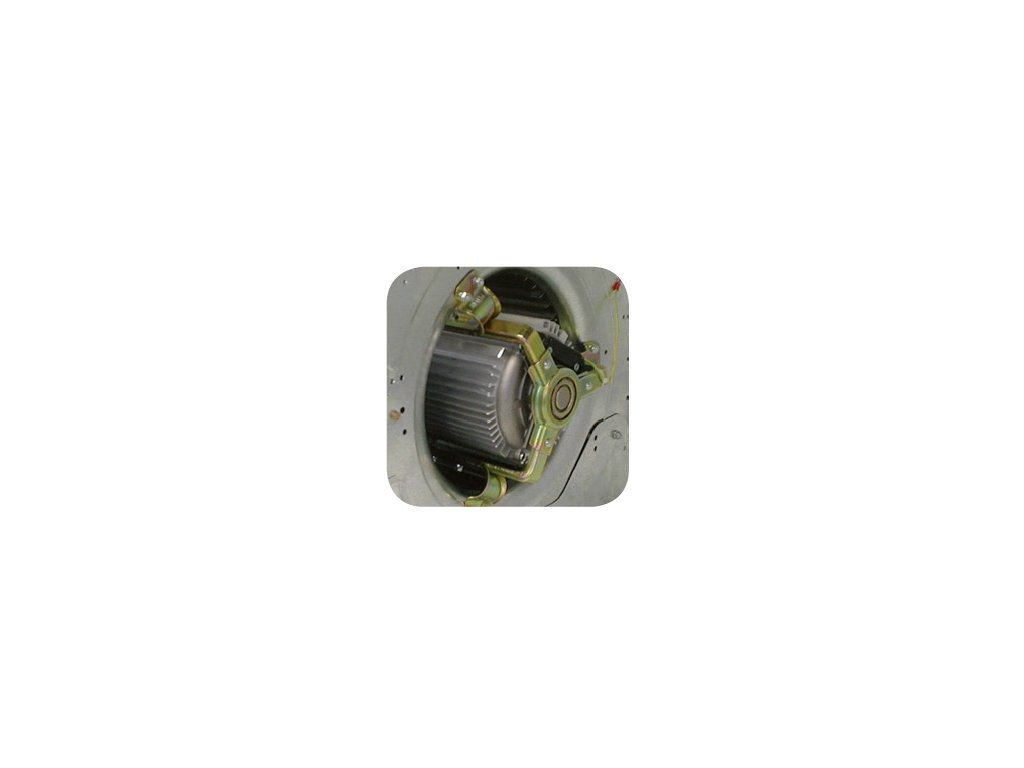

Motor
Motor je asynchronní, s kotvou nakrátko, u jednofázového provedení s rozběhovým kondenzátorem. Izolace je třídy F, vinutí je vybaveno termopojistkou proti přehřátí. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP44. Provedení na vyžádání IP20 (otevřené motory) nebo IP55 (speciální kuchyňské provedení).
Svorkovnice
Svorkovnice je upevněna na skříni ventilátoru. Kondenzátor u jednofázového motoru je rovněž upevněn na skříni ventilátoru.
Regulace otáček

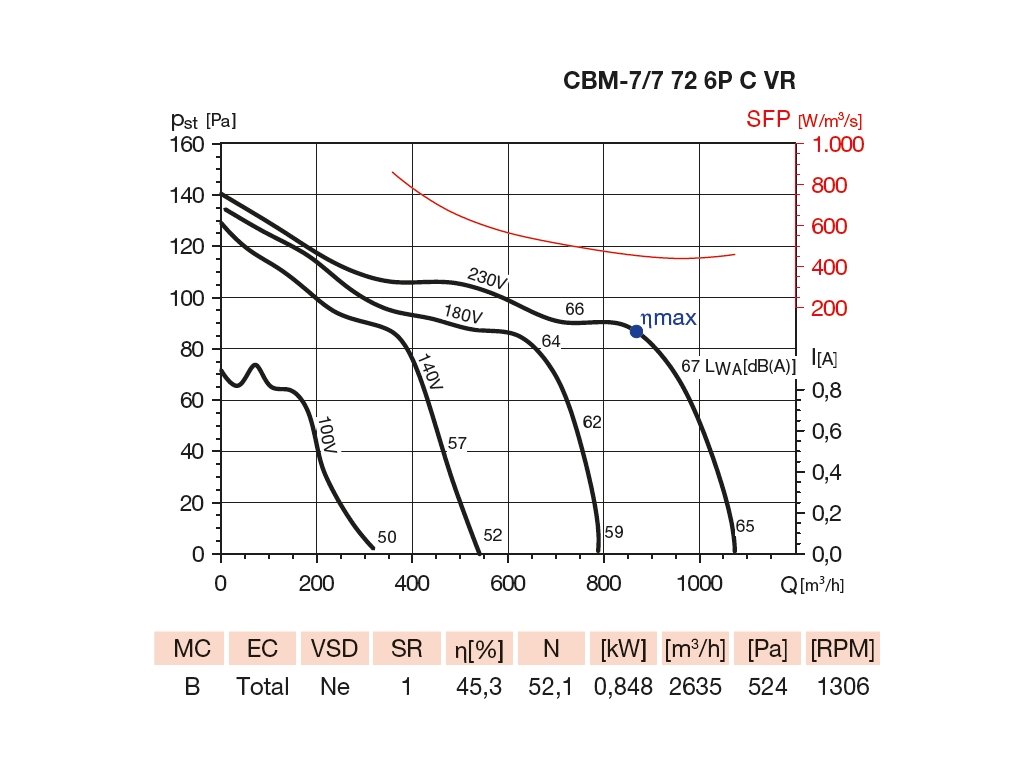

Ventilátory s regulační charakteristikou (viz charakteristiky pro různá napětí) jsou vhodné pro regulaci změnou napětí. Třífázové motory jsou regulovatelné frekvenčními měniči.

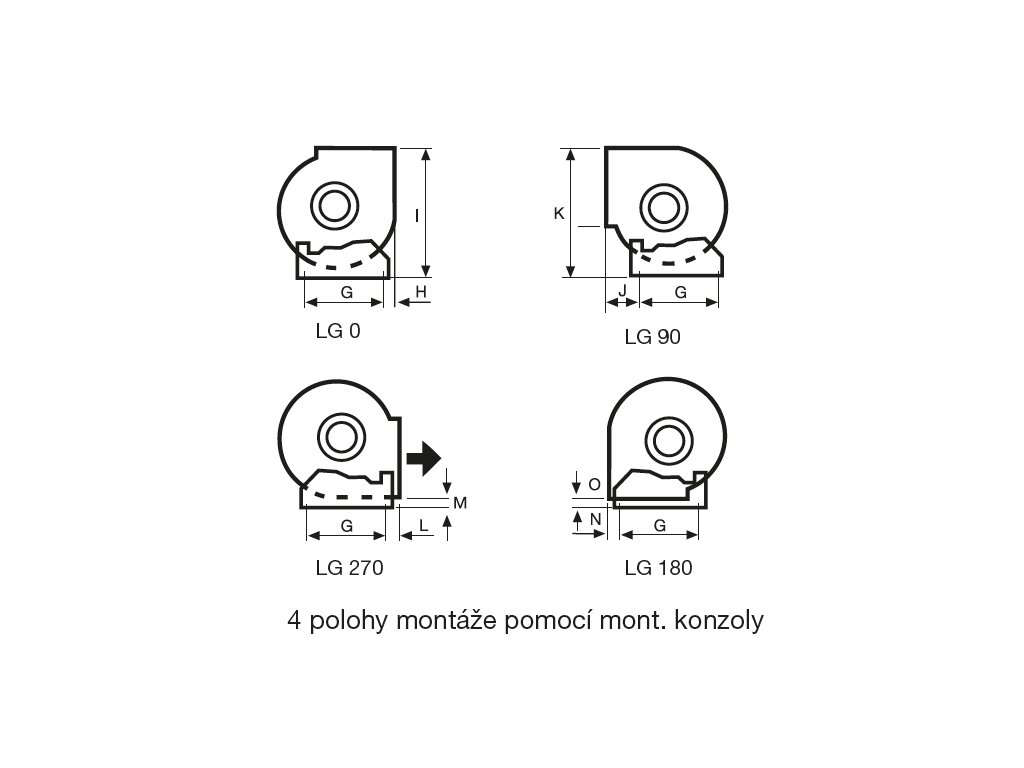

Montáž
Montáž ventilátoru v každé poloze osy ventilátoru, s ohledem na životnost ložisek přednostně horizontální montáž. Montážní konzoly umožňují 4 základní polohy montáže ventilátoru, navzájem otočené o 90°.
Pokyny
Ventilátory jsou vhodné zejména pro konstrukci klimatizačních a větracích jednotek, dveřních a vratových clon, případně dalších vzduchotechnických aplikací. Informujte se na speciální provedení, dodací podmínky a termíny dodávek.
Doplňkové parametry
| Kategorie: | Speciální radiální ventilátory CBM |
|---|---|
| Hmotnost: | 6.7 kg |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 1001-2000 |
| ? 📂⚡ Kategorie příkonu (W): | 51-100 |
| Akustický tlak (hlučnost) (dB(A)): | 51 |
| Ekvivalentní rozměr (mm): | 180/180 |
| ? 💧🔒 Krytí: | IP 44 |
| ⚙️ Kuličková ložiska: | Ano |
| 🌡️ Maximální teplota [°C]: | 50 |
| Napětí (V): | 230 |
| Proud (A): | 0,6 |
| Průtok (0 Pa) (m3/h): | 1080 |
| Příkon (W): | 72 |
| Regulátor: | REV 1,5, REB 1 |
| 🔧 Motor: | AC |
| Hmotnost (kg): | 6,7 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |

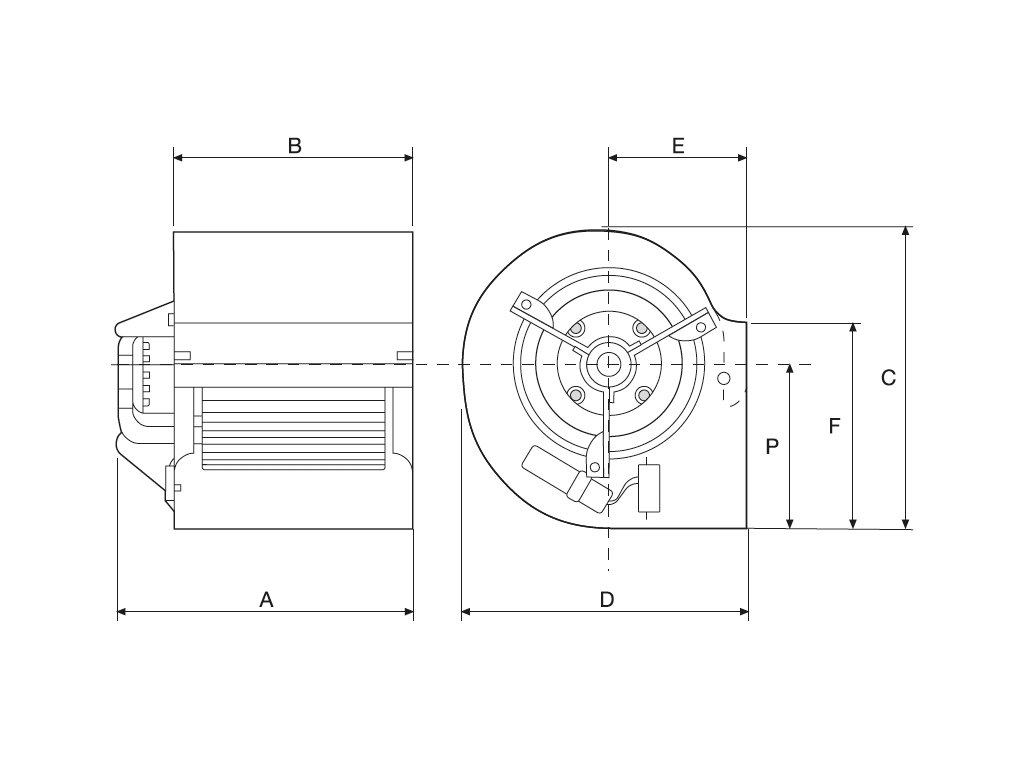

| Rozměr P: | 187 |
| Rozměr I: | 314 |
| Rozměr L: | 28 |
| Rozměr M: | 16,4 |
| Rozměr F: | 207 |
| Rozměr J: | 57 |
| Rozměr N/O: | 8,6/6 |
| Rozměr K: | 333 |
| Rozměr A: | 270 |
| Rozměr C: | 327 |
