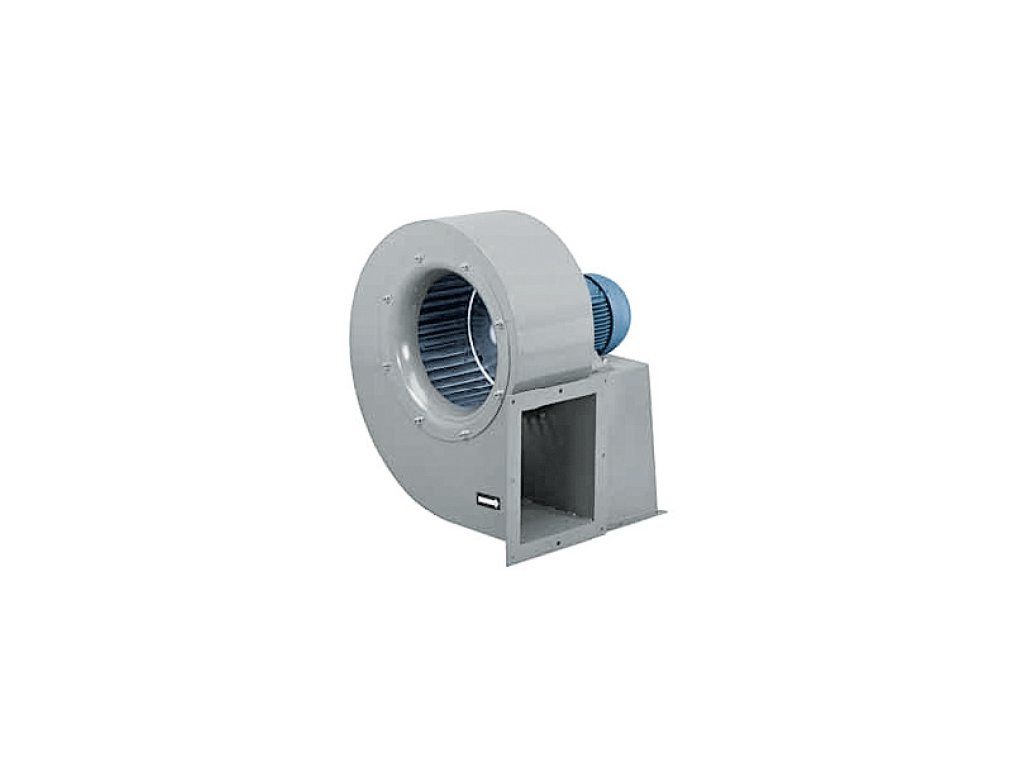

Soler & Palau CMT/4-500/205-11 průmyslový ventilátor pro odtah horkého vzduchu
Kód: V3735
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro běžnou vzduchotechniku i OEM aplikace, kde je požadován odtah horkého vzduchu bez obsahu nebezpečných látek. Ventilátory CMB/CMT lze použít samostatně nebo je začlenit do dalších skupin strojních zařízení určených k odvodu nebo přívodu vzduchu, včetně nuceného větrání v průmyslu a chlazení motorů vzduchem.Skříň
Skříň je vyrobena z elektricky svařovaného plechu a je opatřena odolným epoxy-polyesterovým nátěrem šedé barvy. Spirální skříň je standardně dodávána v poloze LD 270, poloha může být na montáži změněna. Ventilátory jsou konstruovány k trvalé dopravě teplého vzduchu do teploty +80 °C, bez obsahu nebezpečných látek.
Oběžné kolo
Oběžné kolo s dopředu zahnutými lopatkami je vyrobeno z galvanicky pokoveného ocelového plechu. Oběžné kolo je dynamicky vyváženo dle ISO 1940.
Motor
Motor je asynchronní indukční, uložený mimo proud vzdušiny, je vyroben podle normy IEC 34-1. Izolace motoru je dle typu třídy B nebo F, krytí IP44 nebo IP55. Motor má kuličková ložiska s tukovou náplní na celou dobu životnosti. Na přání lze dodat dvouotáčkové motory nebo nevýbušné provedení.
Svorkovnice
Svorkovnice je umístěna na motoru.
Regulace otáček
Regulace otáček u vybraných typů elektronickými nebo transformátorovými regulátory změnou napětí nebo frekvenčním měničem.
Hluk
Hluk emitovaný ventilátorem je uveden v tabulkách. Akustický tlak je měřen ve volném prostoru ve vzdálenosti 1,5 m na výtlačné straně při maximálním průtoku.
Montáž
Poloha výtlaku může být na montáži změněna. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí. Před montáží je důležité zkontrolovat, zda elektrické parametry výrobku uvedené na štítku (napětí, příkon, frekvence, atd.) odpovídají hodnotám místní sítě.
Pokyny
Ventilátory jsou vhodné pro běžnou vzduchotechniku i OEM aplikace, kde je požadován odtah horkého vzduchu bez obsahu nebezpečných látek. Ventilátory CMB/CMT lze použít samostatně nebo je začlenit do dalších skupin strojních zařízení určených k odvodu nebo přívodu vzduchu, včetně nuceného větrání v průmyslu a chlazení motorů vzduchem.
Doplňkové parametry
| Kategorie: | Průmyslové radiální ventilátory CMB/CMT pro odtah horkého vzduchu |
|---|---|
| Hmotnost: | 132 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 500 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 10001-20000 |
| ? 📂⚡ Kategorie příkonu (W): | 10001-20000 |
| Akustický tlak (hlučnost) (dB(A)): | 87 |
| ? 💧🔒 Krytí: | IP 55 |
| 🌡️ Maximální teplota [°C]: | 150 |
| Napětí (V): | 400 |
| Otáčky (min-1): | 1450 |
| Proud (A): | 22,5 |

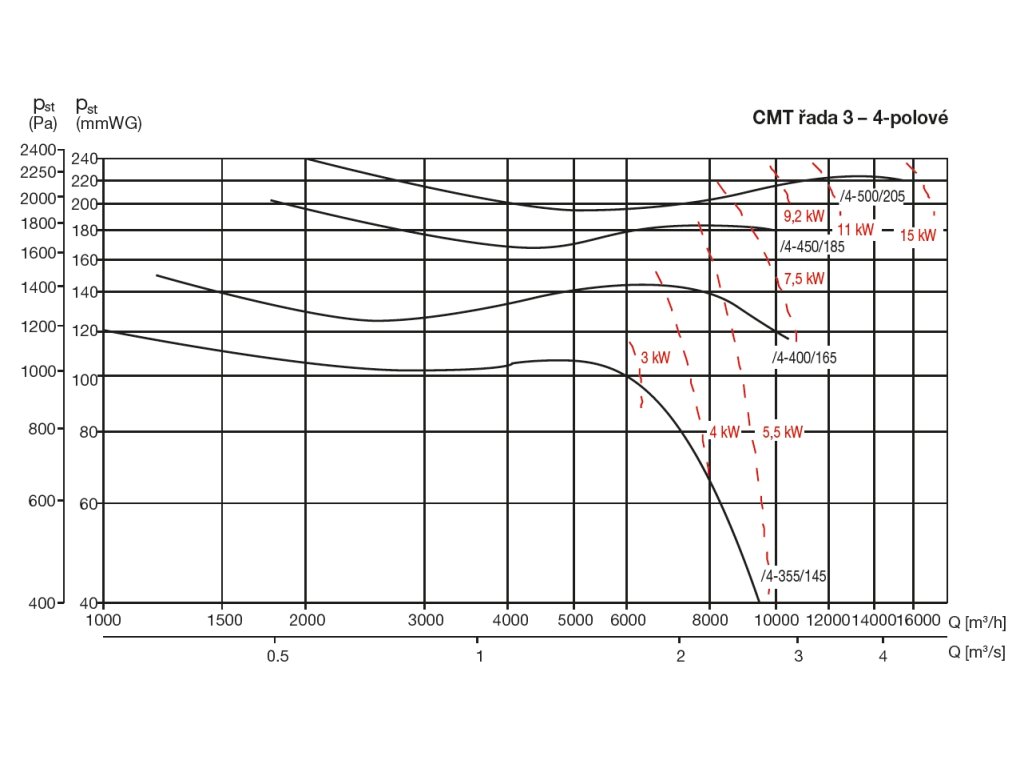

| Průtok (0 Pa) (m3/h): | 11250 |
| Regulace: | VFTM TRI 11 |
| 🔧 Motor: | AC |
| Hmotnost (kg): | 132 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
| Příkon (kW): | 11 |

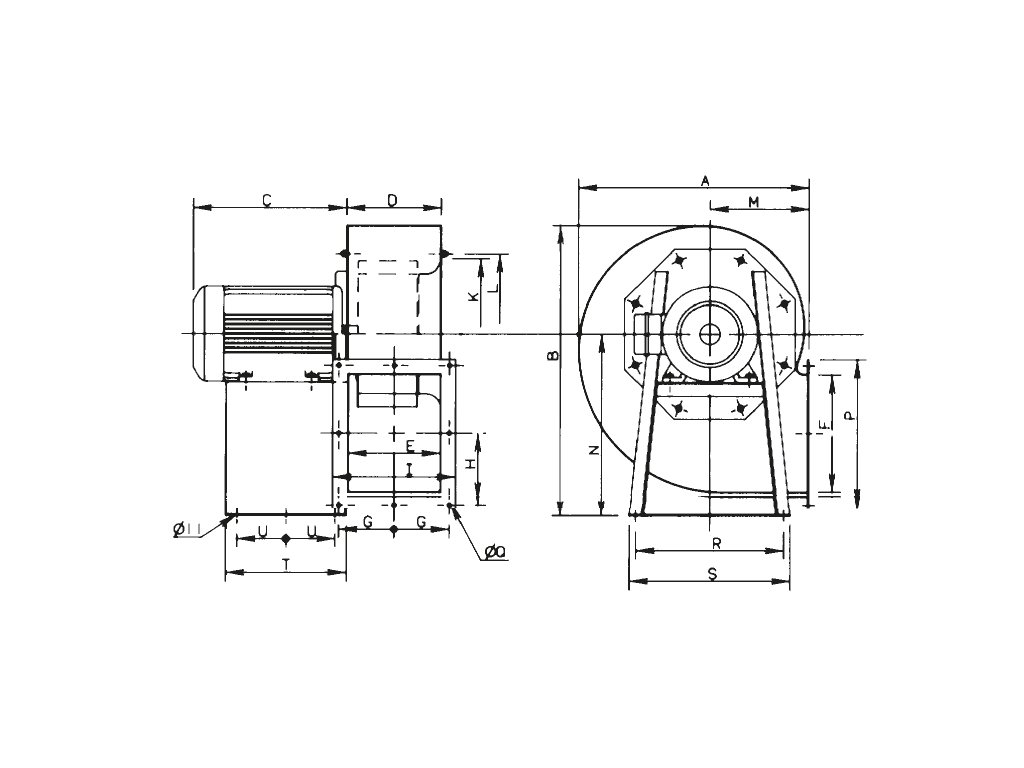

| Rozměr L: | 535 |
| Rozměr P/Q: | 544/11 |
| Rozměr I: | 409 |
| Rozměr F: | 450 |
| Rozměr R/S: | 613/653 |
| Rozměr M/N: | 345/610 |
| Rozměr B: | 984 |
| Rozměr E: | 315 |
| Rozměr H: | 250 |
| Rozměr G: | 183 |
