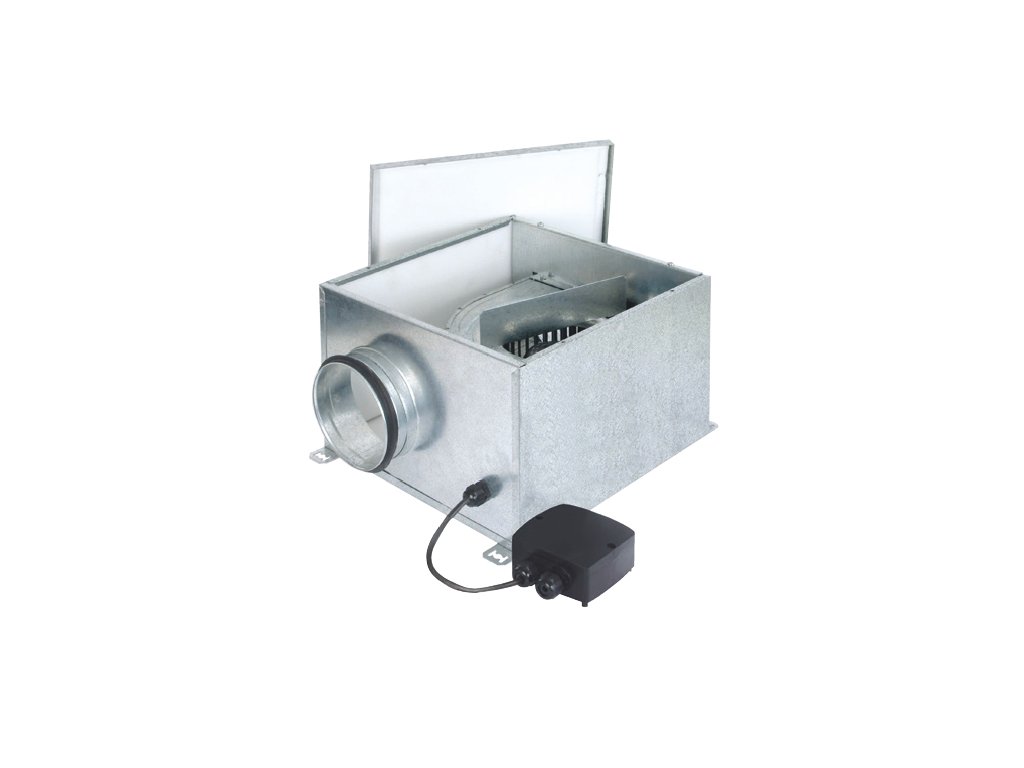

Soler & Palau CVB-350/125 Slimbox zvukově izolovaný radiální potrubní ventilátor
Kód: V12496
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru. Výhodou je velmi nízká stavební výška skříně ventilátoru.
Skříň
Skříň je z ocelového, galvanicky pozinkovaného plechu. Skříň je uvnitř opatřena vrstvou zvukově izolujícího materiálu. Na skříni jsou kruhová hrdla s jednobřitým těsněním pro připojení flexibilních hadic nebo kruhového potrubí.
Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami, jednostranně sací. Oběžné kolo je přímo nalisováno na vnějším rotoru asynchronního motoru.
Motor
Motor je asynchronní s odporovou kotvou a vnějším rotorem, uložený v proudu vzdušniny. Motor má kuličková ložiska a vestavěnou termopojistku proti přehřátí. Izolace motoru je třídy B, krytí IP55.

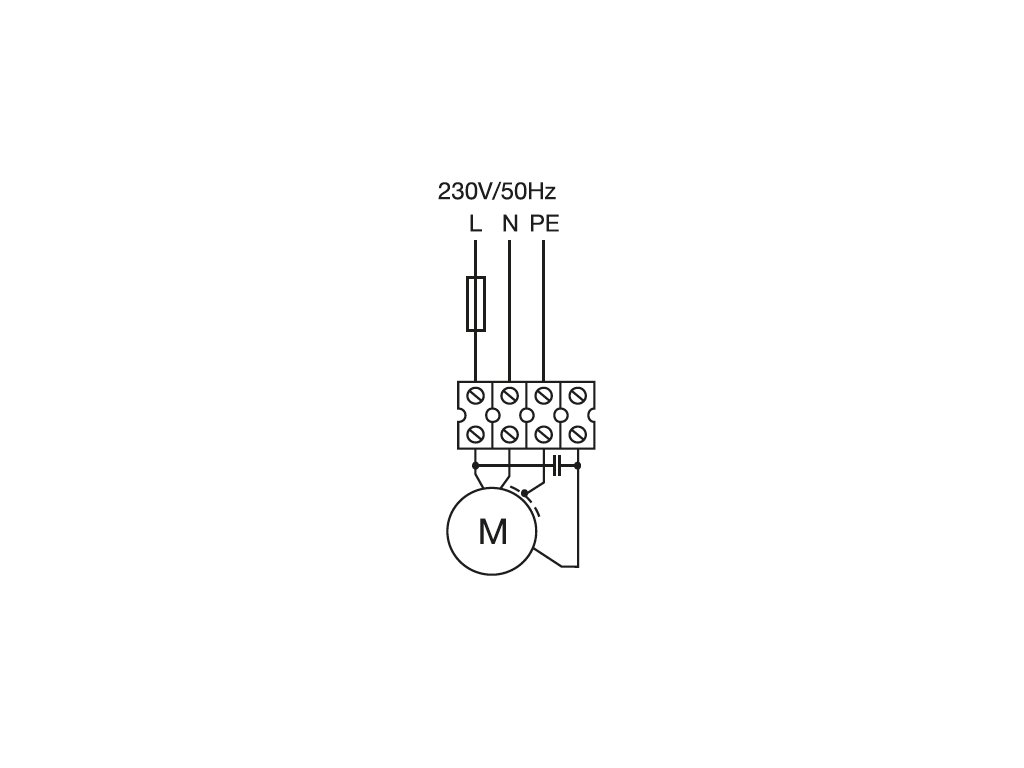

Svorkovnice
Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je ji možno samořeznými šrouby přišroubovat na dobře přístupné místo na skříni. Délka kabelu cca 0,5 m, krytí IP55.
Regulace otáček
Při požadavku plynulé regulace lze použít i elektronické nebo transformátorové regulátory otáček.
Montáž
Montáž ventilátoru je možná v každé poloze osy motoru. Skříň je opatřena montážními úchyty. S ohledem na konstrukci ventilátoru je třeba pamatovat při jeho montáži na dostatečný prostor pro sejmutí revizního víka. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Ventilátory jsou vhodné pro vzduchotechnické aplikace, kde se s výhodou uplatní nízká hlučnost ventilátoru. Výhodou je velmi nízká stavební výška skříně ventilátoru.
Doplňkové parametry
| Kategorie: | Ventilátory CVB Slimbox |
|---|---|
| Hmotnost: | 6.2 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 125 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 251-500 |
| ? 📂⚡ Kategorie příkonu (W): | 51-100 |
| ? ⚡ Napětí: | 230 V |
| Akustický tlak (hlučnost) (dB(A)): | 46 |
| 🎨 Barva: | stříbrná |
| ? 💧🔒 Krytí: | IP 55 |
| ⚙️ Kuličková ložiska: | Ano |
| 🪨 Materiál: | Kov, Ocel, Ocel, korozivzdorná, Ocel, galvanizovaná |
| 🌡️ Maximální teplota [°C]: | 40 |
| Otáčky (min-1): | 1800 |
| Proud (A): | 0,43 |

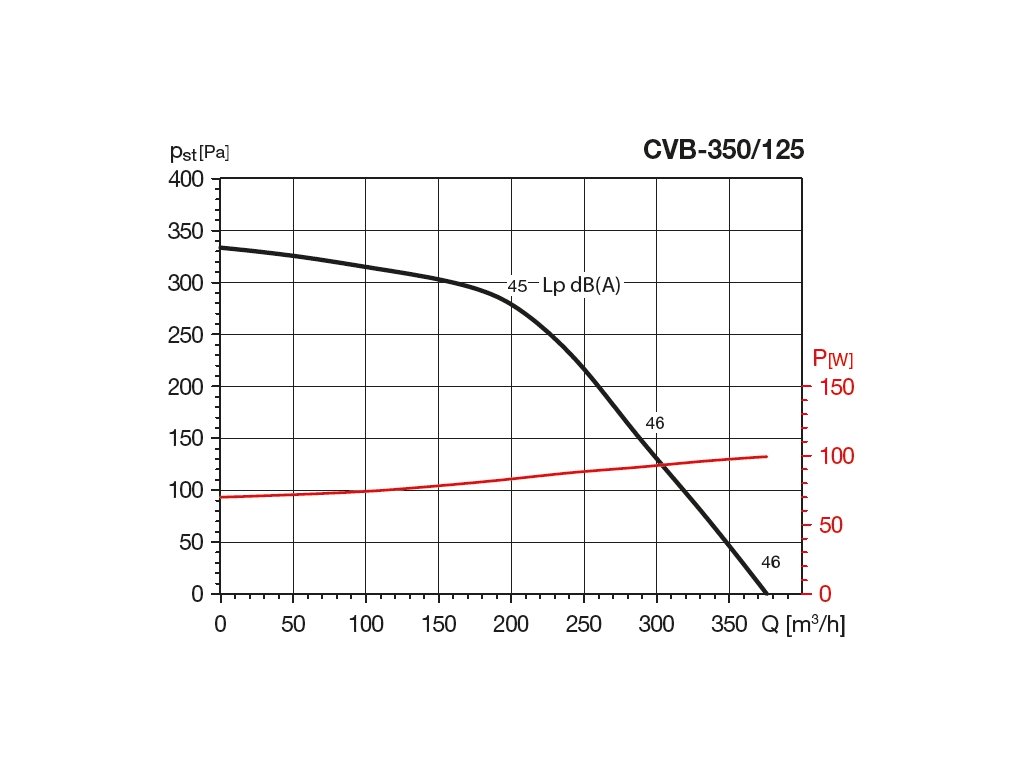

| Průtok (0 Pa) (m3/h): | 370 |
| Regulace: | REB 1 |
| Výkon (W): | 100 |
| 🔧 Motor: | AC |
| 🔇 Tichý: | Ano |
| 📌 Umístění: | Do potrubí |
| Hmotnost (kg): | 6,2 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |
| 🏠🏢 Použití: | 🏭 Průmysl, komerční prostor, 🍸 Kavárna, bar, 🍴 Restaurace, 🎭 Sál (kino, divadlo) |

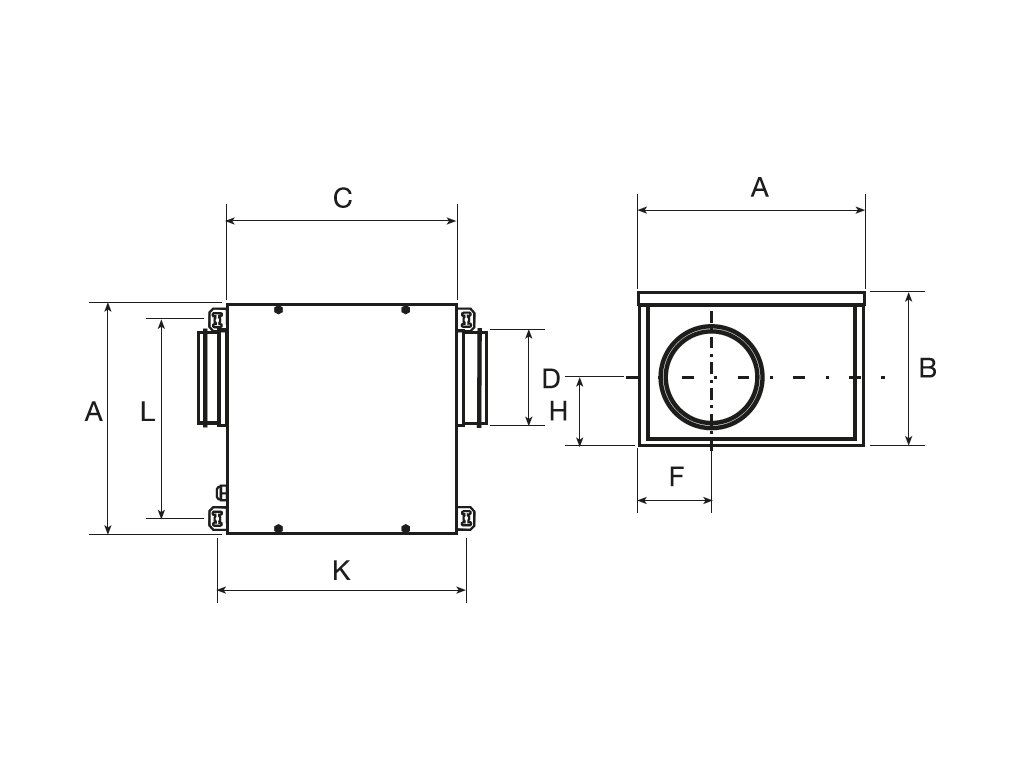

| Rozměr L: | 272 |
| Rozměr F: | 97 |
| Rozměr K: | 340 |
| Rozměr Průměr D: | 125 |
| Rozměr C: | 316 |
| Rozměr A: | 309 |
| Rozměr H: | 94 |
| Rozměr B: | 213 |
