DRE-C 200 kruhový anemostat s nastavitelným kuželem
Kód: V5608
Související produkty
Detailní popis produktu

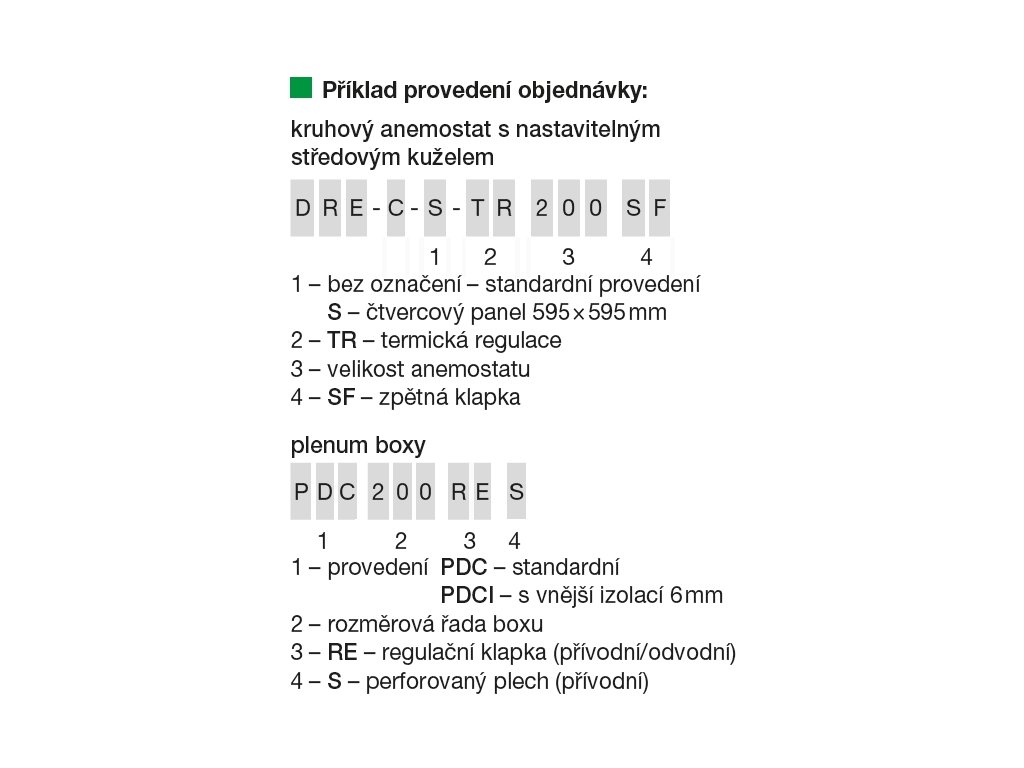

Kruhový anemostat s nastavitelným středovým kuželem. Anemostat lze dodat také v provedení se čtvercovou deskou určenou pro kazetové stropy (typ S).
Konstrukce
Anemostat je vyroben z hliníku, středový kužel z oceli. Anemostat je opatřen bílou vypalovací barvou (RAL 9010), jiné RAL barvy na dotaz. Varianta TR je s termickou regulací, kde díky termočlánku dochází ke změně geometrie kuželů. Při teplotě přívodního vzduchu nad 30 °C směřuje proud vzduchu svisle k podlaze. Při přívodu chladného vzduchu s rozdílem 16 °C se proud vzduchu změní na vodorovný.
Instalace
Anemostaty jsou určeny pro montáž do stropu pro přívod i odvod vzduchu. Výška instalace 2,7– 3,5 m.
Montáž
pomocí skrytých šroubů na hrdle anemostatu nebo pomocí desky do kazetového stropu (typ S).
Příslušenství
Plenum boxy z pozinkované oceli, standardní nebo izolované. Přívodní boxy jsou standardně s regulační klapkou, perforovaným plechem a konzolou pro uchycení desky anemostatu. Odvodní boxy jsou standardně pouze s konzolou pro uchycení desky anemostatu (regulační klapka na vyžádání).
Konstrukce
Anemostat je vyroben z hliníku, středový kužel z oceli. Anemostat je opatřen bílou vypalovací barvou (RAL 9010), jiné RAL barvy na dotaz. Varianta TR je s termickou regulací, kde díky termočlánku dochází ke změně geometrie kuželů. Při teplotě přívodního vzduchu nad 30 °C směřuje proud vzduchu svisle k podlaze. Při přívodu chladného vzduchu s rozdílem 16 °C se proud vzduchu změní na vodorovný.
Instalace
Anemostaty jsou určeny pro montáž do stropu pro přívod i odvod vzduchu. Výška instalace 2,7– 3,5 m.
Montáž
pomocí skrytých šroubů na hrdle anemostatu nebo pomocí desky do kazetového stropu (typ S).
Příslušenství
Plenum boxy z pozinkované oceli, standardní nebo izolované. Přívodní boxy jsou standardně s regulační klapkou, perforovaným plechem a konzolou pro uchycení desky anemostatu. Odvodní boxy jsou standardně pouze s konzolou pro uchycení desky anemostatu (regulační klapka na vyžádání).
Doplňkové parametry
| Kategorie: | Kruhové anemostaty s nastavitelným kuželem DRE-C |
|---|---|
| ? ⚪️🔵 Průměr potrubí (mm): | 200 |
| Ak (m2): | 0,0284 |
| 🎨 Barva: | bílá |
| Dpt max (Pa): | 50 |
| Dpt min (Pa): | 10 |
| Lwa max (dB(A)): | 38 |
| Lwa min (dB(A)): | - |
| 🪨 Materiál: | Kov, Kov, korozivzdorný, Hliník |
| Provedení: | I pro rekuperace |
| Q max (m3/h): | 640 |
| Q min (m3/h): | 270 |
| X(0,25)-Y(0,25) max (m): | 4,9 |
| X(0,25)-Y(0,25) min (m): | 2 |
| Rozměr Průměr C: | 370 |
| Rozměr Průměr A: | 198 |
| Rozměr Průměr B: | 426 |
| Rozměr H: | 115 |
| Rozměr H1: | 45 |
| Rozměr # lamel: | 3 |
