EBB 100 N T malý radiální ventilátor
Kód: V12729
Související produkty
Detailní popis produktu
Dvouotáčkové ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
Skříň
Skříň je z nárazuvzdorného plastu, barva je bílá. Skříň je určená k montáži na stěnu nebo strop. Ve výtlaku ventilátoru je zpětná klapka. Čelní panel obsahuje kovovou filtrační mřížku. Po sejmutí čelního panelu dojde automaticky k odpojení napájení. Součástí balení je i plastová zpětná klapka s přechodem pro připojení potrubí DN80.
Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami. Oběžné kolo je staticky a dynamicky vyvážené.
Motor
Motor je dvouotáčkový asynchronní s rozběhovým kondenzátorem. Motor má tepelnou ochranu proti přehřátí. Max. provozní teplota okolí je 40 °C. Provedení s dvojitou izolací, krytí IP44.
Svorkovnice
Svorkovnice je přístupná po sejmutí čelní mřížky a víka svorkovnice, připojení pod omítkou nebo kabelem na omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.
Regulace otáček

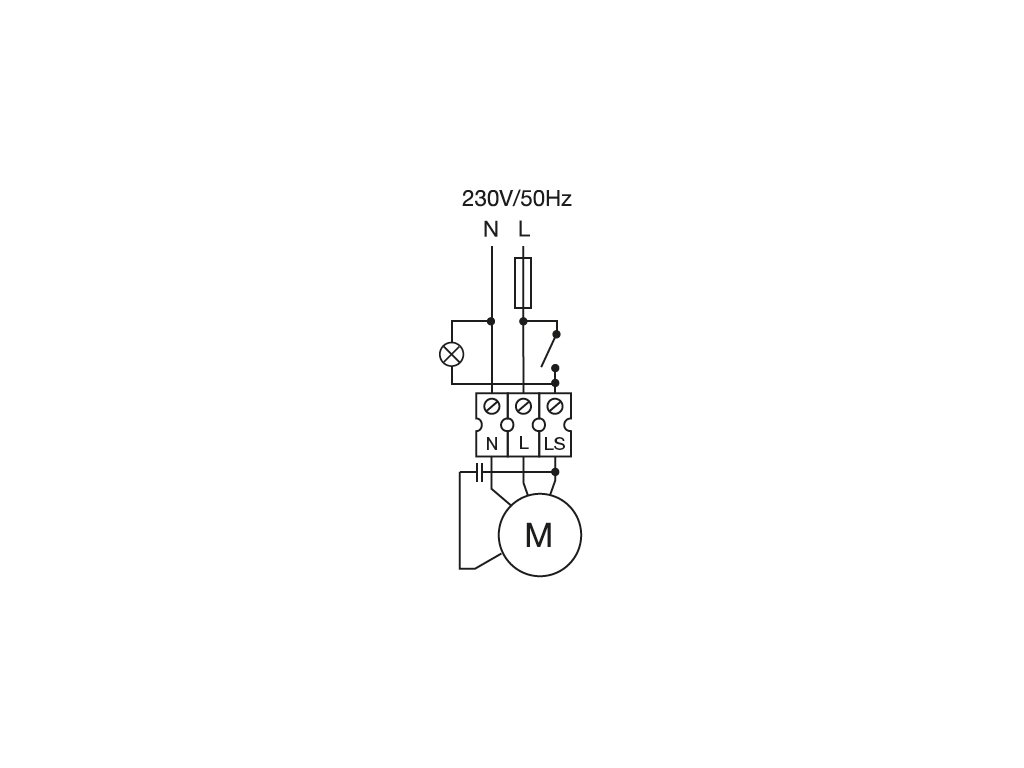

Regulace otáček u typu S pomocí plynulého regulátoru REB nebo přepínače otáček REGUL 2, případně COM 2. U typu T přepíná rychlosti automaticky zabudovaný časový spínač tak, že po rozpojení svorky LS ventilátor dobíhá na nižší otáčky pro nastavenou dobu. Viz zapojení na další straně.
Hluk
Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání.
Varianty
S - základní dvouotáčkové provedení
T - doběh 2–20 minut, ventilátor dobíhá na nižší otáčky
T - doběh 2–20 minut, ventilátor dobíhá na nižší otáčky
Montáž
Montáž se provádí na stěnu pomocí papírové montážní šablony, která je součástí dodávky. V dodávce jsou i hmoždinky a šrouby. Po sejmutí čelní mřížky dojde automaticky k vypnutí ventilátoru vestavěným bezpečnostním spínačem. Při montáži doporučujeme pružné podložky pod montážní body ventilátoru pro snížení přenosu hluku stavební konstrukcí.
Součástí balení je i redukce pro připojení potrubí 80mm.
Pokyny
Dvouotáčkové ventilátory jsou vhodné pro relativně dlouhé vzduchovody s větší tlakovou ztrátou nebo k odvětrání přímo přes stěnu. Ventilátory lze použít pro větrání v bytové výstavbě, ve spojení s hygrostatem HIG 2 nebo s hygrostatem kombinovaným s termostatem pro odvětrání vlhkých prostor.
Doplňkové parametry
| Kategorie: | Radiální ventilátory EBB a EBB Design |
|---|---|
| Hmotnost: | 1.8 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 80, 100 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 101-250 |
| ? 📂⚡ Kategorie příkonu (W): | 0-50 |
| ? ⚡ Napětí: | 230 V |
| Délka příruby ventilátoru [mm]: | 20 |
| Akustický tlak (hlučnost) (dB(A)): | 46/34 |
| 🎨 Barva: | bílá |
| ? 💧🔒 Krytí: | IP 44 |
| ⚙️ Kuličková ložiska: | Ano |
| 🌡️ Maximální teplota [°C]: | 40 |
| Otáčky (min-1): | 1600/1050 |
| Počet rychlostí: | 2 |
| Průtok (0 Pa) (m3/h): | 130/75 |
| Regulátor: | REB 1, REGUL 2, COM 2 |
| Výkon (W): | 29/15 |
| 🕐 Časový doběh: | Ano |
| 🌀⏹️ Typ konstrukce: | Radiální |
| 🔄 Zpětná klapka: | Ano |
| 💧 Hygrostat: | Ne |
| 🔧 Motor: | AC |
| 📌 Umístění: | Na stěnu |
| Hmotnost (kg): | 1,8 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 🍳 Kuchyň (domácnost) |
