EHR 280 D Akor RF rekuperační jednotka
Kód: V4230
Související produkty
Detailní popis produktu
Jednotka pro větrání rodinných domů. Malá lehká kompaktní jednotka určená pro montáž na stěnu. Elektronická regulace s bezdrátovým ovladačem a časovým doběhem není součástí dodávky.
Skříň
Skříň je vyrobena z EPP, pro montáž na stěnu, je nutný manipulační prostor před jednotkou pro čištění a výměnu filtru. S jednotkou se dodává stěnový montážní rám z pozinkované oceli. Přípojná hrdla mají vnitřní rozměr 150 a vnější 180 mm. Hrdla jsou umístěna na vrchu a spodku jednotky. Vedle hrdla venkovního vzduchu je otvor protimrazové klapky. Kondenzát je vyveden vývodkou o průměru 40 mm, která je umístěna vespod skříně. Čelní stěna standardně modrá, na zvláštní objednávku šedá.
Ventilátory
Na výtlaku a sání je větrací jednotka vybavena radiálními ventilátory s EC motory a s dozadu zahnutými lopatkami.
Motor
Motory jsou stejnosměrné s vysokou účinností a nízkou spotřebou. Transformátor je součástí jednotky, takže přívodní napětí je běžné síťové 230 V, 50 Hz. Krytí IP31.
Rekuperace
Protiproudý deskový výměník je z polypropylenu s účinnosti v rozsahu 90 až 97 %. Výměník je přístupný po otevření předního víka jednotky. Pro letní provoz je jednotka vybavena automatickým obtokem výměníku.
Filtr
Na sání a výtlaku jsou snadno vyměnitelné deskové filtry třídy G4. Přístup k výměníku je po otevření čelního víka jednoty. Alternativně možno doplnit filtr M5 nebo pylový F7.
El. připojení
Z jednotky je standardně vyveden připojovací kabel ukončený vidlicí do zásuvky. Součástí dodávky jednotky je i pětižilový kabel, který může být využit v případě potřeby.
Regulace otáček
V tabulce a grafu je znázorněno tovární nastavení otáček, ty lze ale po montáži přizpůsobit dle potřeby. Jednotka je vybavena dvěma potenciometry, kterými lze nastavit hodnotu vysokých a nízkých otáček. Střední otáčky jsou pak průměrem hodnoty vysokých a nízkých otáček. Pro nejvyšší otáčky lze nastavit doběh od 10, 20 nebo 30 min, pokud je použit bezdrátový přepínač otáček typu RFT Akor, který je standardním volitelným příslušenstvím.
Přepínač pracuje na frekvenci 868 MHz s maximálním dosahem 100 m ve volném prostoru. V případě změny připojovacího kabelu na pětižilový (součást dodávky) lze zajistit ovládání přepínačem SA 1–3V (nebo obdobným). V tomto zapojení lze použít pro nezávislé spuštění nejvyšších otáček čidlo kvality vzduchu AIRSENS, pokojový termostat nebo programovatelný časový spínač DT 3R, DT 4 nebo DT 8-R, které přivedou fázové napětí ze stejné napájecí fáze na ovládací svorku (toto řešení je zákaznické a není součástí dodávky).
Plná funkce mikroprocesorové regulace nastává 24 h po zapnutí a ustálení parametrů.
Přepínač pracuje na frekvenci 868 MHz s maximálním dosahem 100 m ve volném prostoru. V případě změny připojovacího kabelu na pětižilový (součást dodávky) lze zajistit ovládání přepínačem SA 1–3V (nebo obdobným). V tomto zapojení lze použít pro nezávislé spuštění nejvyšších otáček čidlo kvality vzduchu AIRSENS, pokojový termostat nebo programovatelný časový spínač DT 3R, DT 4 nebo DT 8-R, které přivedou fázové napětí ze stejné napájecí fáze na ovládací svorku (toto řešení je zákaznické a není součástí dodávky).
Plná funkce mikroprocesorové regulace nastává 24 h po zapnutí a ustálení parametrů.
Regulace teploty
Jednotka je vybavena automatickým obtokem výměníku. V letním období je vzduch v jednotce veden obtokem mimo výměník, čímž dochází k úspoře energie.
Protimrazová ochrana
Jednotka je vybavena automatickou protimrazovou ochranou, která v případě nebezpečí námrazy výměníku nejdříve omezuje otáčky přívodního ventilátoru, pokud nebezpečí trvá, otevírá protimrazovou klapku, kterou se část vzduchu přivádí z okolí jednotky. Pro správnou funkci protimrazové klapky je nutná instalace jednotky v místnostech s teplotou alespoň 5 °C.
Varianty
• EHR 280/325 H Akor RF - horní výtlak čerstvého vzduchu
• EHR 280/325 D Akor RF - spodní výtlak čerstvého vzduchu
Levé nebo pravé provedení se ze všech variant získá záměnou předního a zadního panelu.
• EHR 280/325 D Akor RF - spodní výtlak čerstvého vzduchu
Levé nebo pravé provedení se ze všech variant získá záměnou předního a zadního panelu.

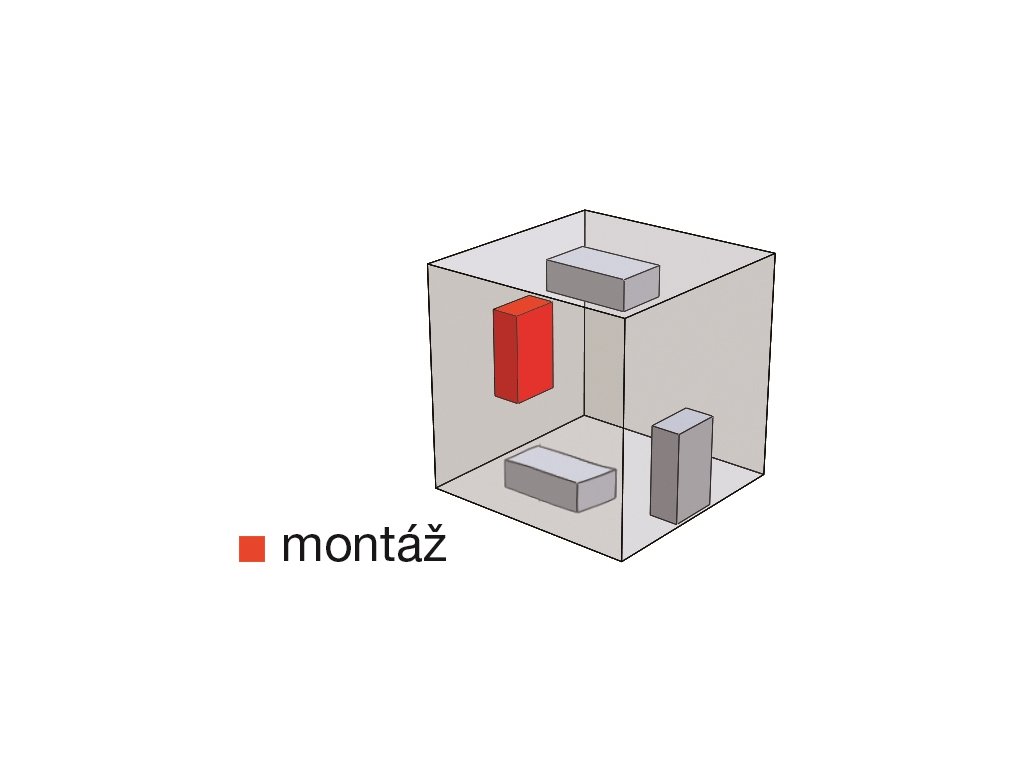

Montáž
Montáž pouze ve svislé poloze s volným prostorem před jednotkou, aby bylo možné otevřít víko a vyjmout filtry nebo výměník pro čištění. Připojení odvodu kondenzátu se provede přes sifonový pachový uzávěr.
Příslušenství
• ED Flex System® – kruhové vzduchové rozvody
• ED Plano System® – čtyřhranné vzduchové rozvody
• náhradní filtry G4, M5, F7
• ED Plano System® – čtyřhranné vzduchové rozvody
• náhradní filtry G4, M5, F7
Informace
Jednotka pro větrání rodinných domů. Malá lehká kompaktní jednotka určená pro montáž na stěnu. Elektronická regulace s bezdrátovým ovladačem a časovým doběhem není součástí dodávky.
Pokyny
Vzhledem k vysoké účinnosti výměníku se doplňkový ohřívač nepoužívá. Malé ztráty větráním pokryje topný systém domu. Kromě nastavení rychlosti po montáži, nevyžaduje jednotka žádné další nastavování. Nároky na uživatele jsou minimální, ovládání rychlosti ve třech stupních a občasné čištění. Čištění filtrů se doporučuje čtyřikrát ročně, čištění výměníku jednou za šest let, výměna filtrů jednou ročně. Při projekci rekuperačních jednotek EHR Akor a jejich použití v objektech s plynovými spotřebiči kat. B (plynové kotle a ohřívače vody s otevřenou komorou) a nebo se zařízeními s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína je nutno dbát příslušných odborných norem a zákonných ustanovení. Větrání musí také odpovídat normativním předpisům požární bezpečnosti staveb a nesmí být v rozporu s požárními předpisy.
Upozornění
Jednotka AKOR je určena k trvalému provozu. Po připojení do elektrické sítě je protimrazová ochrana aktivní až za 120 minut provozu a celkové načtení teplot a časových závislostí pro regulaci a řízení chodu trvá 24 hodin, kdy je možná funkce BYPASSU a letního větrání. Během této doby nelze dosáhnout předepsané účinnosti rekuperace a žádané správné funkce jednotky.
Jednotky v provedení RF jsou trvale připojené do sítě. Jednotky v provedení STANDARD jsou zapojeny přes SA 1-3V, který neumožňuje úplné vypnutí.
Rekuperační jednotka EHR 280 Akor je součástí programu Nová zelená úsporám 2013 pod kódem SVT2702.
Energetická třída SEC
• SEC A - standard
• SEC A+ - řízení čidly kvality vzduchu
• SEC A+ - řízení čidly kvality vzduchu
Doplňkové parametry
| Kategorie: | EHR 280/325 Akor rekuperační jednotky |
|---|---|
| Hmotnost: | 25 kg |
| ? ⚡ Napětí: | 230 V |
| 🏠 Velikost prostoru pro rekuperaci: | Střední | 200-500 m3/h | |
| ? 💧🔒 Krytí: | IP 31 |
| Hmotnost (kg): | 25 |
| 🟦 Rekuperační výměník: | HRV - tepelný |
| ? Účinnost rekuperace: | 97% |
| Značka: | Soler & Palau |
| 📂🍃 Kategorie účinnosti: | 91-100% |
| Akustický tlak (hlučnost) (dB(A)): | 50/38/31 |
| Maximální průtok (m3/h): | 360/200/100 |
| Maximální teplota (°C): | 40 |
| Proud (A): | 0,89/0,29/0,09 |
| Příkon (W): | 160/44/14 |
