EHR 300 Akor standard větrací jednotka s rekuperací tepla
Kód: V15328
Související produkty
Detailní popis produktu
Větrací jednotka pro rodinné domy umožňující univerzální montáž.Skříň

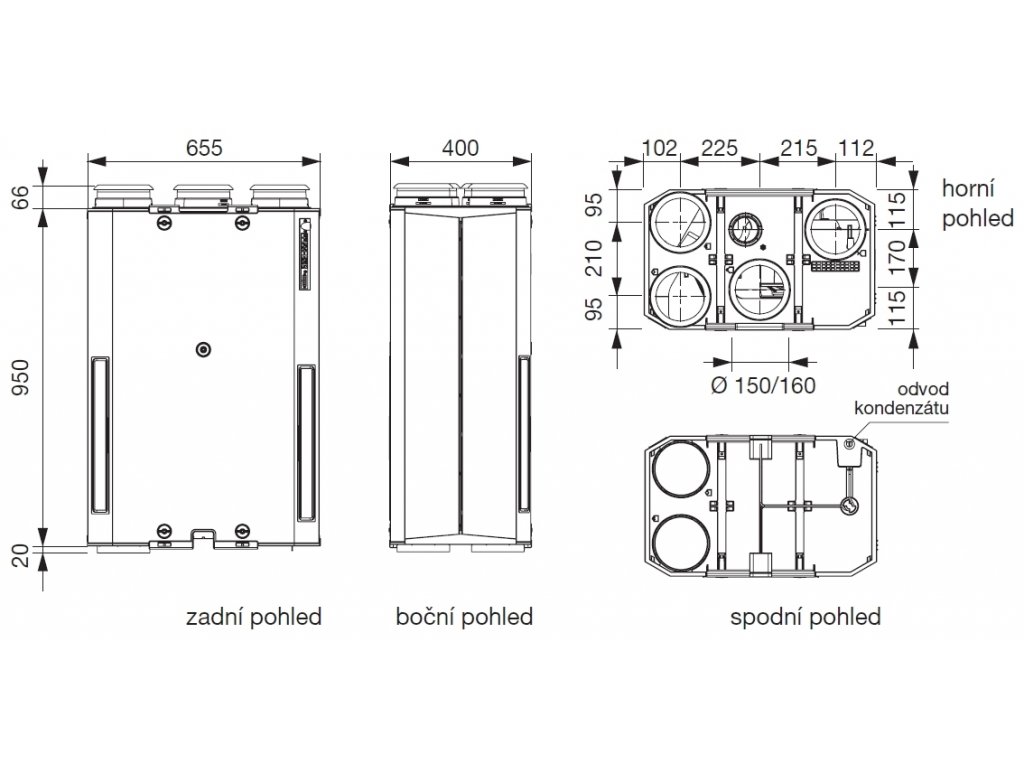

Skříň je z odolného pěnového extrudovaného polystyrenu s vysokou hustotou. Vrchní část tvoří lakovaný ocelový plech opatřený práškovým lakem v šedém odstínu. Čtyři horní a dvě spodní kruhová hrdla jsou z tvrzeného plastu a jsou opatřené těsnicí gumou, která umožňuje montáž potrubí Průměr 150 a Průměr 160. Vedle hrdla odpadního vzduchu je otvor protimrazové klapky Průměr 80.
Ventilátory
Jednotka obsahuje dvojitý radiální ventilátor s dozadu zahnutými lopatkami s EC motorem.
Motor
Motor je jednofázový EC s nízkou spotřebou, 230 V/50 Hz. Krytí IP31.
Rekuperace
Protiproudý propylenový výměník s účinností až 96 %. Výměník je přístupný po sejmutí snímatelného víka. Výměník je vybaven obtokem pro letní větrání.
Filtr
Pro první spuštění jsou v jednotce osazeny dva deskové filtry třídy G3. Dále lze objednávat filtrační třídy G4 a F7.
El. připojení
Jednotka je vybavena buď napájecím kabelem s vidlicí, nebo pětižilovým kabelem umožňujícím připojení spínače jednotlivých stupňů otáček.
Regulace
Jednotka je vybavena řídicím systémem, který indikuje znečištění filtrů, ovládá automatický by-pass a umožňuje spuštění funkce zvýšeného provětrávání (BOOST). Jednotka je regulována na konstantní průtok vzduchu.
Protimrazová ochrana
Jednotka je vybavena automatickou protimrazovou ochranou, která v případě nebezpečí námrazy ( venkovní teplota menší než 1°C) výměníku nejdříve zapíná protimrazovou klapku do max. hodnoty 30 % směšování. Pokud je teplota stále pod 1°C omezí jednotka otáčky ventilátoru na minimum. Jestliže se teplota stále nezvýší, jednotka se na 24 hodin zastaví. Je-li jednotka instalována v místech s dlouhotrvající teplotou, nižší než -7 °C, doporučuje se instalovat elektrický předehřev vzduchu MBE-AFP.
Hluk

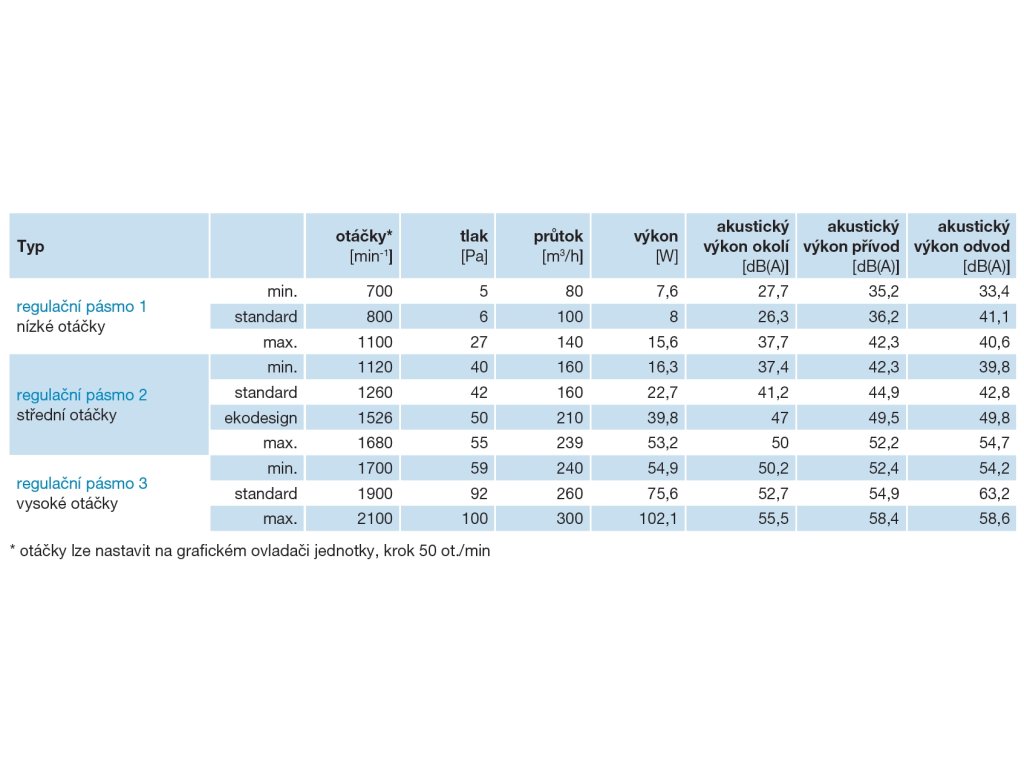

Akustický výkon je uveden v tabulce technických parametrů.
Varianty
• EHR 300 Akor Standard – provedení s pětižilovým kabelem, příslušenství:
• SA 1-3V, SA 0-3V přepínače otáček
• RFT Akor dálkový ovladač
• RFT-D Akor dálkový ovladač s vizuální indikací zanesení filtru,
• EHR 300 Akor RF – provedení s možností připojení bezdrátového ovládače, příslušenství:
• RFT Akor dálkový ovladač
• RFT-D Akor dálkový ovladač s vizuální indikací zanesení filtru
• SA 1-3V, SA 0-3V přepínače otáček
• RFT Akor dálkový ovladač
• RFT-D Akor dálkový ovladač s vizuální indikací zanesení filtru,
• EHR 300 Akor RF – provedení s možností připojení bezdrátového ovládače, příslušenství:
• RFT Akor dálkový ovladač
• RFT-D Akor dálkový ovladač s vizuální indikací zanesení filtru
Montáž
Je univerzální a oboustranná. Jednotku lze instalovat vertikálně, nebo horizontálně. Velkou předností je možnost umístění na bok, horizontálně. Dále lze jednotku umístit na stěnu, podlahu či pod strop. Jednotka je určena do vnitřních prostor kde požadovaná teplota okolí je v rozmezí 15° až 40 °C Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru kolem jednotky z důvodů pravidelného servisu. Jednotku je nutné připojit k odpadnímu systému domu pro odvod kondenzátu. Odvod se připojí přes sifon s pachovým uzávěrem.
Příslušenství

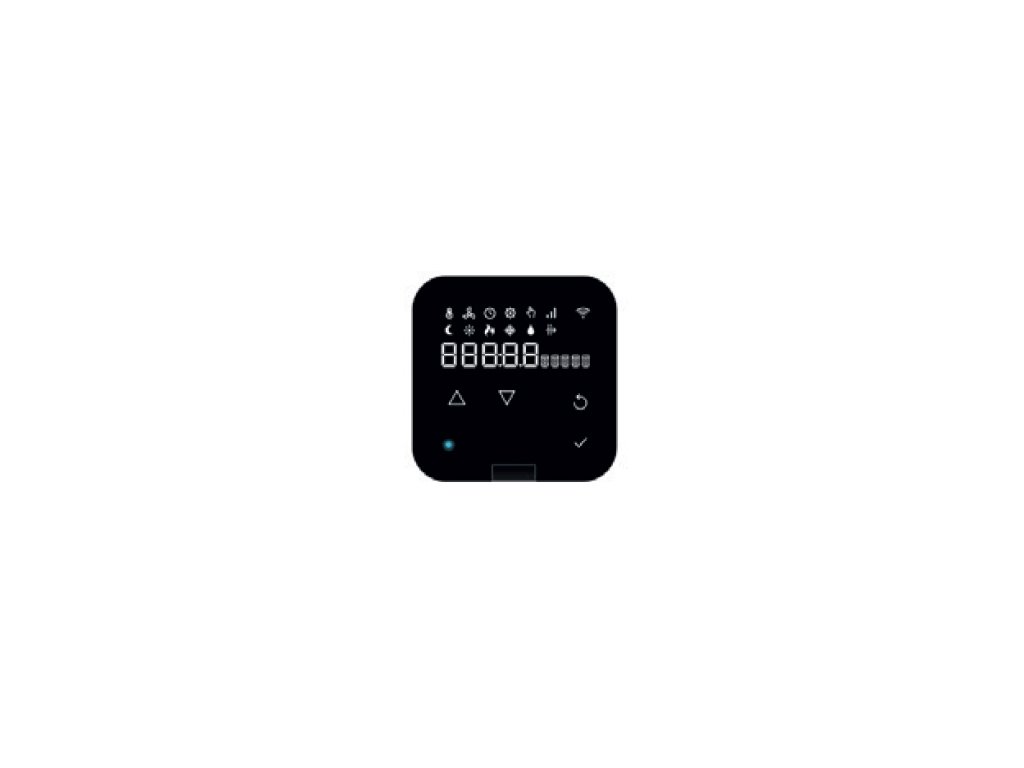

• drátový grafický ovladač (součást dodávky)
• RFT-CO2 dálkový ovladač
• RFT-RV dálkový ovladač
• CONTROL-CO2 čidlo CO2
• CONTROL-VOC čidlo VOC
• CONTROL-HR čidlo relativní vlhkosti
• ED Flex System® kruhové vzduchové rozvody
• MBE-AFP aktivní protimrazová ochrana
• RFT-CO2 dálkový ovladač
• RFT-RV dálkový ovladač
• CONTROL-CO2 čidlo CO2
• CONTROL-VOC čidlo VOC
• CONTROL-HR čidlo relativní vlhkosti
• ED Flex System® kruhové vzduchové rozvody
• MBE-AFP aktivní protimrazová ochrana
Informace
Větrací jednotka pro rodinné domy umožňující univerzální montáž.
Pokyny
Projektování rekuperačních jednotek EHR a jejich použití v objektech s plynovými spotřebiči kategorie B (plynové kotle a ohřívače vody s otevřenou komorou) nebo se zařízeními s otevřeným topeništěm na pevná či kapalná paliva s odtahem spalin do komína je dle platné legislativy. Větrání musí odpovídat normativním předpisům požární bezpečnosti staveb a nesmí být v rozporu s požárními předpisy.
Energetická třída SEC
SEC A+ standard
Doplňkové parametry
| Kategorie: | EHR 300 Akor rekuperační jednotka |
|---|---|
| Hmotnost: | 35 kg |
| Akustický výkon (dB(A)): | 53/41/26 |
| 🏠 Velikost prostoru pro rekuperaci: | Střední | 200-500 m3/h | |
| 🌡️ Maximální teplota [°C]: | 40 |
| Napětí (V): | 230 |
| Proud (A): | 0,32/0,1/0,03 |
| Průtok (m3/h): | 260/160/100 |
| Příkon (W): | 75/22/8 |
| Hmotnost (kg): | 35 |
| 🟦 Rekuperační výměník: | HRV - tepelný |
| ? Účinnost rekuperace: | 96% |
| Značka: | Soler & Palau |
| 📂🍃 Kategorie účinnosti: | 91-100% |
