HIB-1250 P (1,1 kW) axiální ventilátor
Kód: V12953
Související produkty
Detailní popis produktu
Ventilátory jsou zkonstruovány pro přívod velkého objemu vzduchu při nízkém tlaku, jsou vhodné pro větrání velkých skladových hal, skleníků, sportovních a zemědělských objektů.Skříň

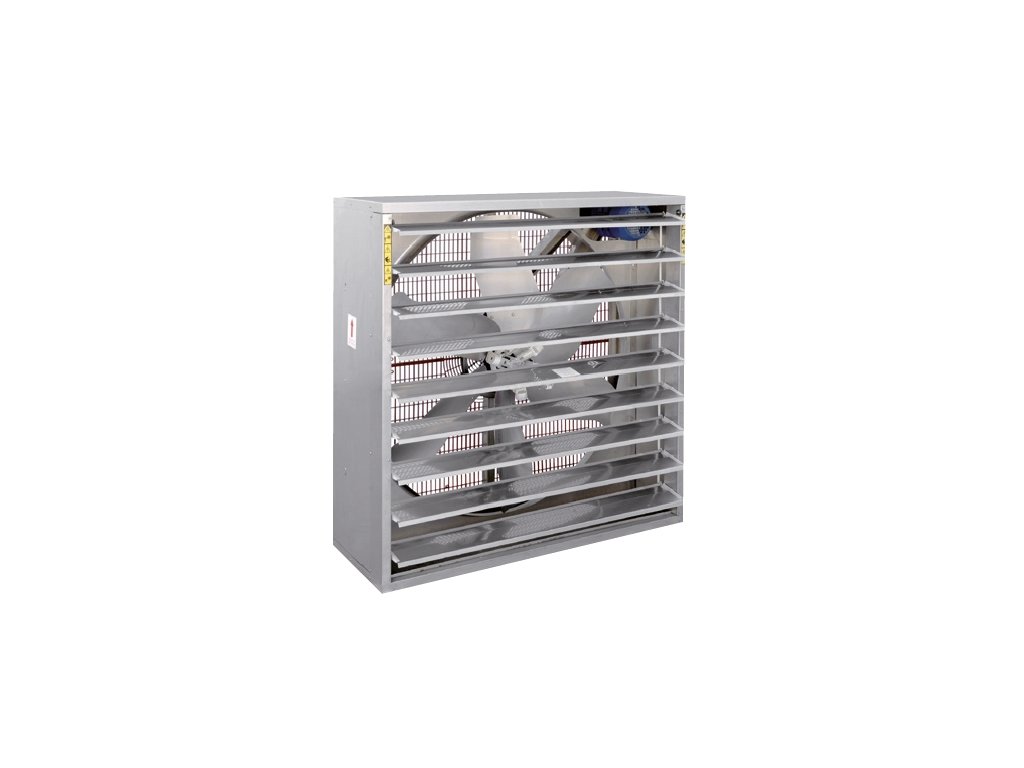

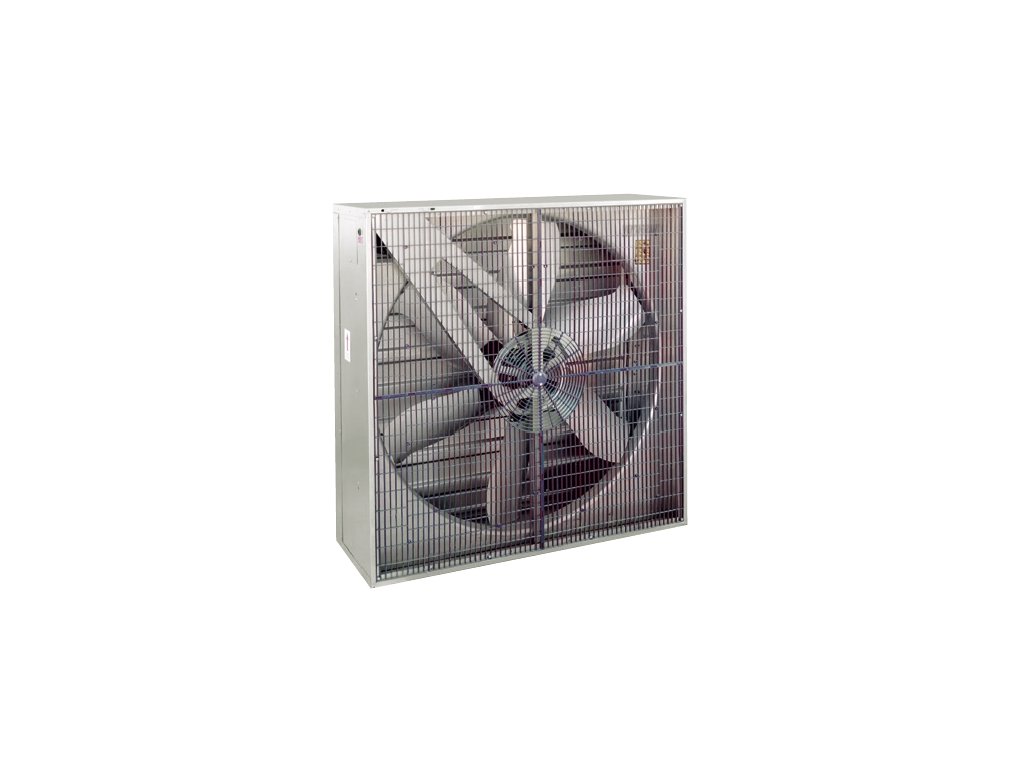

Skříň je z ocelového pozinkovaného plechu. Skříň je vybavena na straně sání bezpečnostní mřížkou, na výtlaku mřížkou a žaluziovou klapkou. Žaluzie se automaticky otevře při spuštění ventilátoru. V případě, že je ventilátor v dosahu osob, je možné přes žaluzii instalovat bezpečností mřížku (viz příslušenství).
Oběžné kolo
Oběžné kolo je vyrobeno z ocelového plechu. Oběžné kolo je staticky i dynamicky vyváženo. Nastavení úhlu listů oběžného kola je provedeno výrobcem. Oběžné kolo je poháněno řemenem, skříň obsahuje mechanizmus pro jeho napínání.
Motor
Motor je asynchronní s kotvou nakrátko. Čtyřpólové provedení. Krytí motoru je IP55. Izolace třídy F. Pracovní teplota -15 až +45 °C. Vinutí je vybaveno tepelnou ochranou.
Směr průtoku
Směr průtoku je od ochranné mřížky k žaluzii.
Svorkovnice
Svorkovnice je umístěna na motoru.
Regulace otáček
Regulace otáček motorů není možná.
Hluk
Hluk je uveden v tabulce hlavních technických parametrů. Měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola ve volném poli.
Varianty
• HIB-P ventilátor s jednofázovým motorem 230 V a žaluzií na výtlaku
• HIT-P ventilátor s třífázovým motorem 230/400 V a žaluzií na výtlaku
• HIT-P ventilátor s třífázovým motorem 230/400 V a žaluzií na výtlaku
Montáž
Montáž ventilátorů je zásadně s osou motoru vodorovně.Skříň nesmí přenášet mechanické namáhání ze stavebních konstrukcí. Ventilátor je možné vestavět do stěn budov. Výtlaková žaluzie není dostatečnou ochranou proti úrazu rotujícími částmi. V případě, že spodní hrana ventilátoru bude méně než 2,5 m nad zemí nebo je jinak možné na ventilátor dosáhnout, je třeba přes žaluzii instalovat doplňkovou ochrannou mřížku. V aplikacích, kde je třeba zamezit pronikání světla do objektu (např. drůbežárny), je možné objednat speciální zatemňovací kazetu.
Pokyny
Ventilátory jsou zkonstruovány pro přívod velkého objemu vzduchu při nízkém tlaku, jsou vhodné pro větrání velkých skladových hal, skleníků, sportovních a zemědělských objektů.
Upozornění
Alternativně se dodávají motory s termopojistkou ve vinutí. V takovém případě je nutné použít schéma zapojení, které je v dokumentaci dodávané s ventilátorem. Termopojistka musí být vždy zapojena, jinak zaniká nárok na záruční opravu motoru.
Doplňkové parametry
| Kategorie: | Speciální ventilátory k zazdění HIB P / HIT P |
|---|---|
| Hmotnost: | 74 kg |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 30001-50000 |
| ? 📂⚡ Kategorie příkonu (W): | 1001-2000 |
| ? ⚡ Napětí: | 230 V |
| Akustický tlak (hlučnost) (dB(A)): | 69 |
| ? 💧🔒 Krytí: | IP 55 |

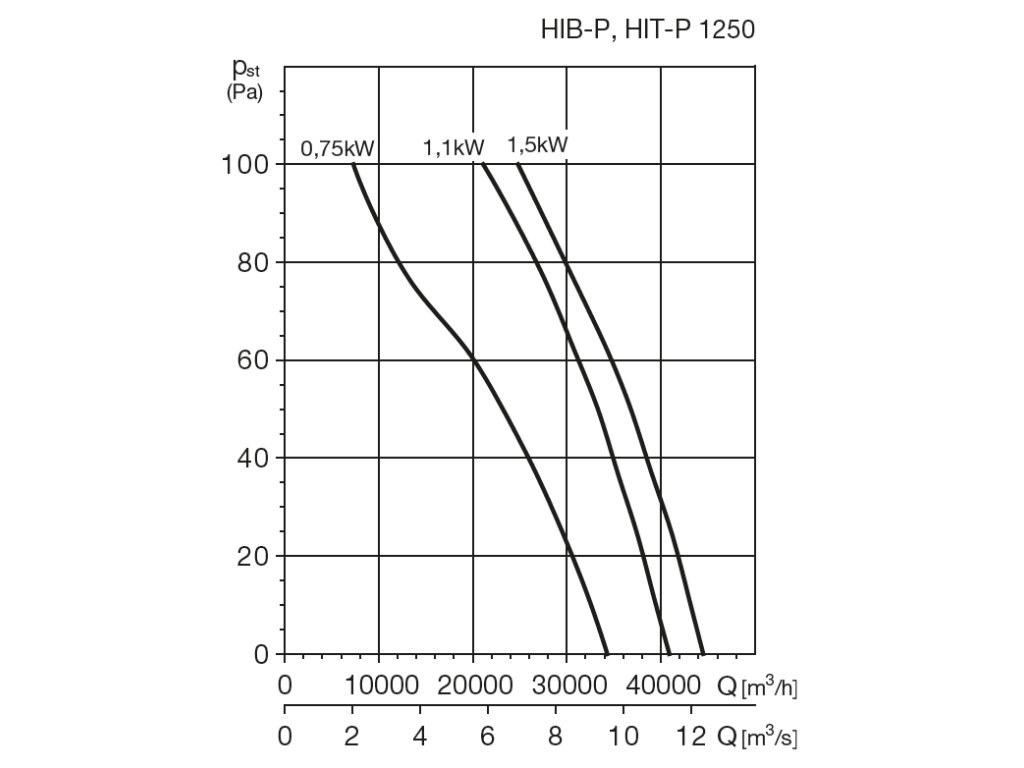

| Maximální průtok (m3/h): | 40900 |
| Otáčky motoru (min-1): | 1400 |
| Otáčky ventilátoru (min-1): | 473 |
| Proud (A): | 7,6 |
| 🔧 Motor: | AC |
| Hmotnost (kg): | 74 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 📦 Sklad, 🌿 Skleník, pěstební prostory, 🏭 Průmysl, komerční prostor |
| Příkon (kW): | 1,1 |

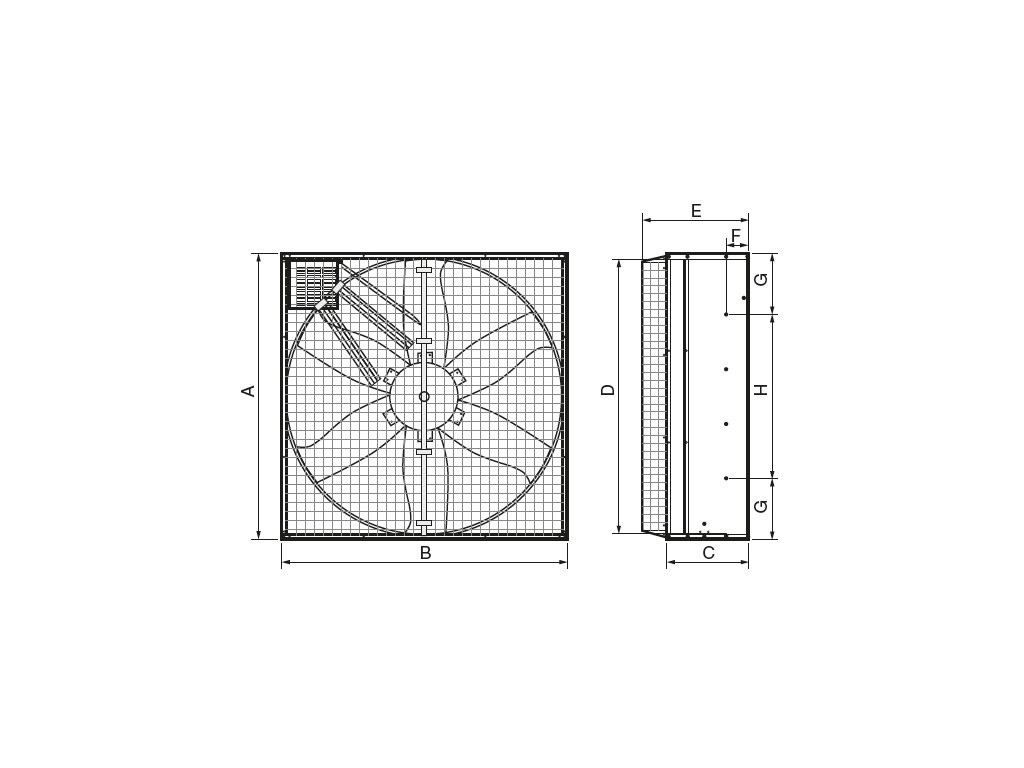

| Rozměr D: | 1340 |
| Rozměr A: | 1380 |
| Rozměr C: | 400 |
| Rozměr B: | 1380 |
| Rozměr H: | 795 |
| Rozměr G: | 292 |
| Rozměr E: | 515 |
| Rozměr F: | 114 |
