HV 150 A axiální ventilátor s žaluziovou klapkou
Kód: V1618
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu nebo okno. Ventilátory lze použít pro větrání v bytové výstavbě, společenských místnostech, kancelářích, obchodech a restauracích.Skříň
Skříň je z nárazuvzdorného plastu, barva je bílá. Ventilátor je vybaven zpětnou žaluziovou klapkou, u typu M ruční, u typů A a AE elektrickou.
Oběžné kolo
Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Má aerodynamicky a výkonově optimalizované lopatky. Oběžné kolo je na hřídeli zajištěno pojistkou proti sklouznutí.
Motor
Motor je asynchronní, s vnějším rotorem a s pomocnou fází. Motor má kluzná ložiska s tukovou náplní na dobu životnosti. Krytí IPX4. Provedení s dvojitou izolací a tepelnou ochranou.
Směr průtoku
Směr průtoku je od oběžného kola k statoru, směr průtoku nelze měnit.
Svorkovnice
Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.
Regulace otáček
HV 150 A se zapíná a vypíná ovladačem CR 150 a má 3 provozní režimy:
1. vypnutý ventilátor s uzavřenou žaluzií
2. spuštěný ventilátor s otevřenou žaluzií v režimu odvodu vzduchu z místnosti
3. vypnutý ventilátor s otevřenou žaluzií (přirozené větrání)
1. vypnutý ventilátor s uzavřenou žaluzií
2. spuštěný ventilátor s otevřenou žaluzií v režimu odvodu vzduchu z místnosti
3. vypnutý ventilátor s otevřenou žaluzií (přirozené větrání)
Jeden ovladač CR 150 může ovládat až 5 ventilátorů.
Hluk

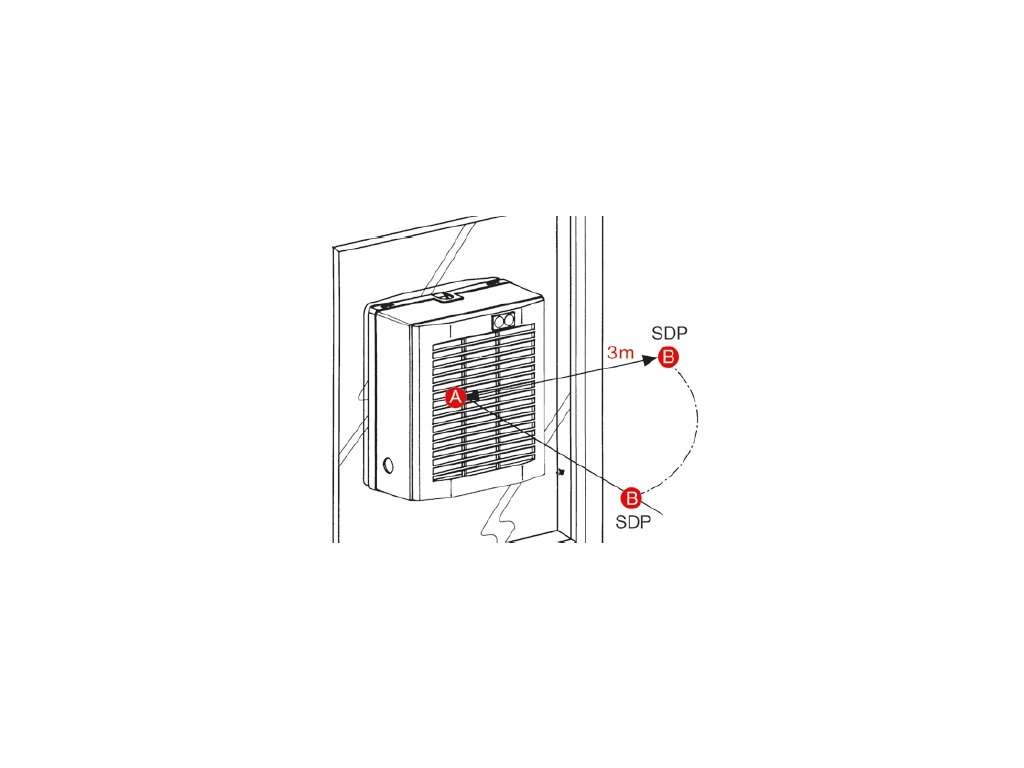

V hlavní tabulce jsou uvedeny hodnoty akustického tlaku v bodě B, ve vzdálenosti 3 m, pro namontovaný ventilátor. V akustické tabulce jsou uvedeny hodnoty korekcí pro získání akustického výkonu LWA ve středních frekvencích oktávových pásem pro sání a výtlak.
Montáž

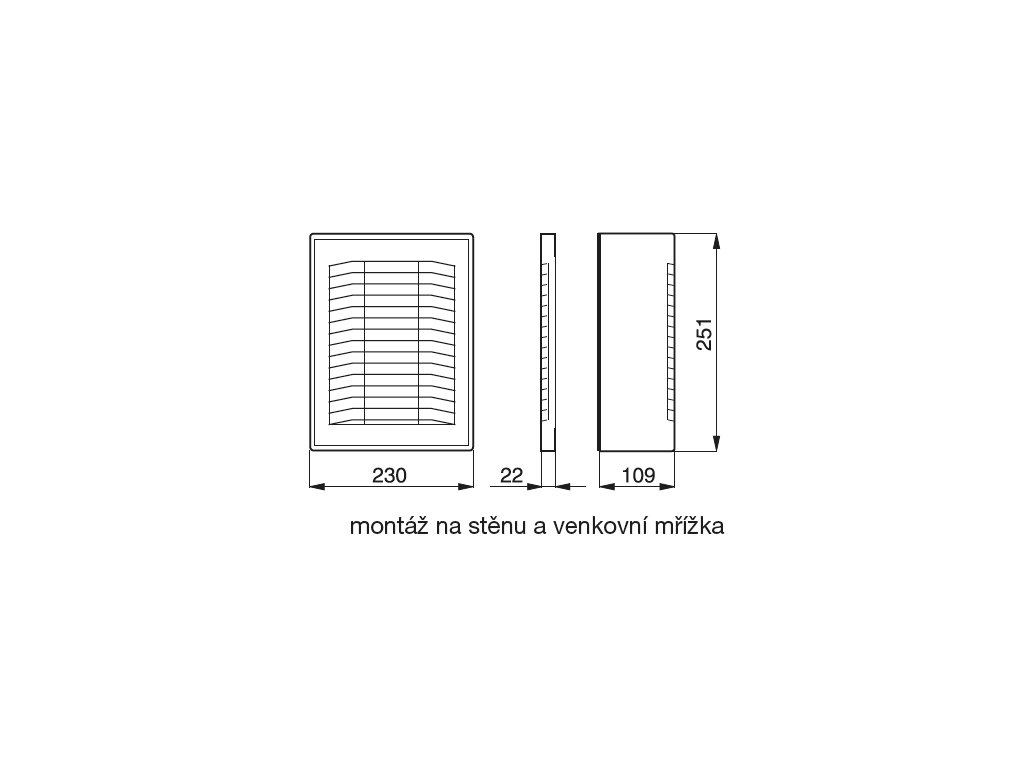

Montáž se provádí do okna s jednoduchým nebo dvojitým zasklením o síle 3 až 25 mm. Pomocí 3 svorníků lze ventilátor namontovat jako nástěnný ventilátor pro přívod nebo odvod vzduchu přes stěnu. Montáž je možná do stěn se sílou 25 až 300 mm.
Pokyny
Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu nebo okno. Ventilátory lze použít pro větrání v bytové výstavbě, společenských místnostech, kancelářích, obchodech a restauracích.
Doplňkové parametry
| Kategorie: | HV Stylvent ventilátory na stěnu nebo do okna |
|---|---|
| Hmotnost: | 2 kg |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 101-250 |
| ? 📂⚡ Kategorie příkonu (W): | 0-50 |
| ? ⚡ Napětí: | 230 V |
| Délka příruby ventilátoru [mm]: | 10-20, 20-30 |
| Akustický tlak ve 3 m (dB(A)): | 39/- |
| Otáčky (min-1): | 1800 |
| Proud (A): | 0,19 |
| Průtok (0 Pa) odvod (m3/hod): | 225/- |
| Výkon (W): | 29 |
| 🌀⏹️ Typ konstrukce: | Axiální |
| 🔧 Motor: | AC |
| Hmotnost (kg): | 2 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 🛁 Koupelna, 🚽 Toaleta, 🚿 Sprcha, 🚿 Sprchový kout |
| Délka příruby ventilátoru [mm]: | 20 |
