HV 230 AE axiální ventilátor s žaluziovou klapkou
Kód: V1622
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu nebo okno. Ventilátory lze použít pro větrání v bytové výstavbě, společenských místnostech, kancelářích, obchodech a restauracích.Skříň
Skříň je z nárazuvzdorného plastu, barva je bílá. Ventilátor je vybaven zpětnou žaluziovou klapkou, u typu M ovládanou ručně, u typu AE a A elektrickým pohonem zároveň při zapnutí ventilátoru. Model je vybaven kontrolkami provozu.
Oběžné kolo
Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Má aerodynamicky a výkonově optimalizované lopatky. Oběžné kolo je na hřídeli zajištěno centrálním šroubem proti sklouznutí.
Motor
Motor je asynchronní s pomocnou fází v provedení s vnějším rotorem. Motor má kuličková uzavřená ložiska s tukovou náplní na dobu životnosti. Krytí IPX4. Provedení s dvojitou izolací a tepelnou ochranou.
Směr průtoku
Směr průtoku je od oběžného kola k statoru, průtok lze měnit u modelu M šňůrkou tahového ovladače, u modelů AE a A regulátorem, u modelu RC dálkovým bezdrátovým ovládáním.
Svorkovnice
Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.
Regulace otáček
HV 230 AE se zapíná a vypíná regulátorem REB 1 R, kde se kolébkovým přepínačem volí režim přívodu nebo odvodu vzduchu, nastavením otočného ovladače se regulují otáčky. HV 230 AE má 3 provozní režimy:
1. vypnutý ventilátor s uzavřenou žaluzií
2. spuštěný ventilátor s otevřenou žaluzií v režimu odvodu vzduchu z místnosti s otáčkami podle nastavení regulátoru REB 1 R
3. ventilátor v režimu přívodu vzduchu do místnosti (reverzní režim) s otáčkami podle nastavení regulátoru REB 1R
1. vypnutý ventilátor s uzavřenou žaluzií
2. spuštěný ventilátor s otevřenou žaluzií v režimu odvodu vzduchu z místnosti s otáčkami podle nastavení regulátoru REB 1 R
3. ventilátor v režimu přívodu vzduchu do místnosti (reverzní režim) s otáčkami podle nastavení regulátoru REB 1R
Hluk

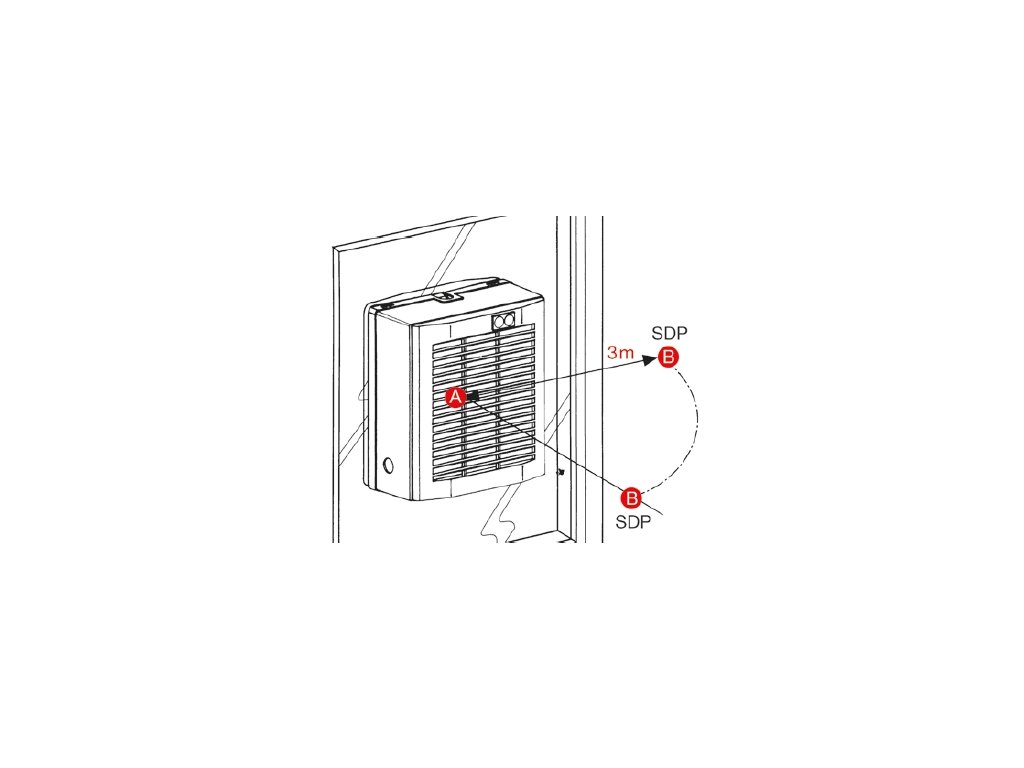

V tabulce jsou uvedeny hodnoty akustického tlaku v bodě B, ve vzdálenosti 3 m, pro namontovaný ventilátor. V tabulce jsou uvedeny hodnoty korekcí pro získání akustického výkonu LWA ve středních frekvencích oktávových pásem pro sání a výtlak.
Montáž

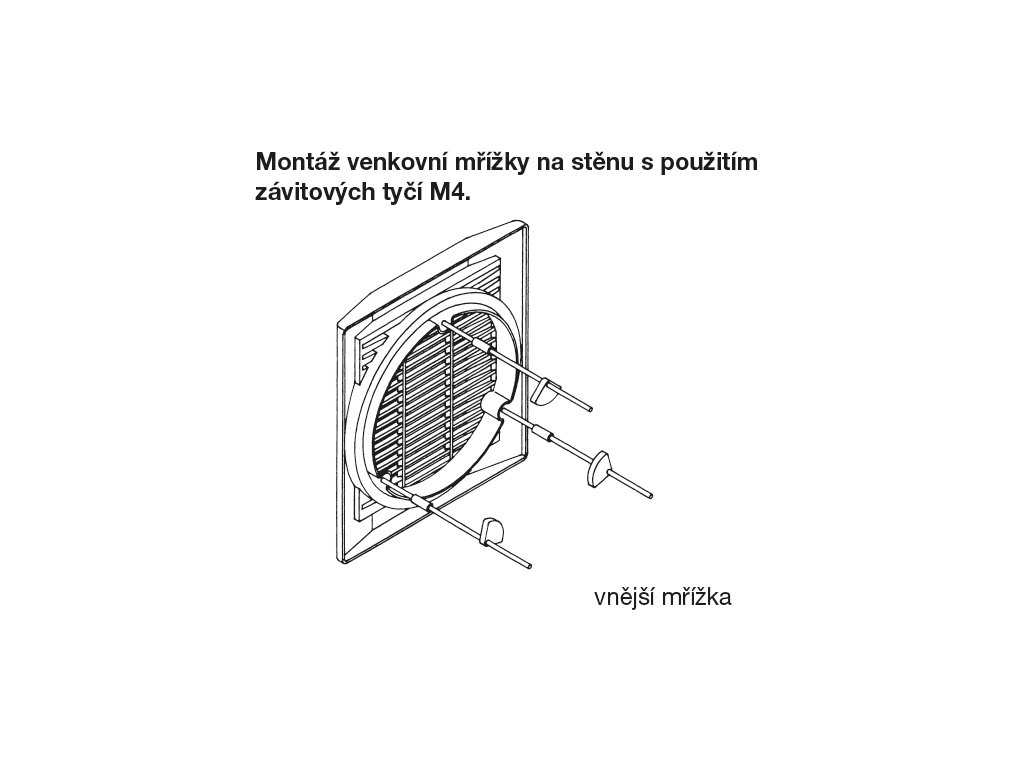

Montáž se provádí do okna s jednoduchým nebo dvojitým zasklením o síle 3 až 25 mm. Pomocí 3 svorníků lze ventilátor namontovat jako nástěnný ventilátor pro přívod nebo odvod vzduchu přes stěnu. Montáž je možná do stěn se sílou 25 až 300 mm.
Pokyny
Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu nebo okno. Ventilátory lze použít pro větrání v bytové výstavbě, společenských místnostech, kancelářích, obchodech a restauracích.
Doplňkové parametry
| Kategorie: | HV Stylvent ventilátory na stěnu nebo do okna |
|---|---|
| Hmotnost: | 3.5 kg |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 501-1000 |
| ? 📂⚡ Kategorie příkonu (W): | 0-50 |
| ? ⚡ Napětí: | 230 V |
| Akustický tlak ve 3 m (dB(A)): | 43/37 |
| Otáčky (min-1): | 1250 |
| Proud (A): | 0,15 |
| Průtok (0 Pa) odvod (m3/h): | 600/plynule |
| Průtok (0 Pa) přívod (m3/h): | 330 |
| Výkon (W): | 29 |
| 🌀⏹️ Typ konstrukce: | Axiální |
| 🔧 Motor: | AC |
| Hmotnost (kg): | 3,5 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 🛁 Koupelna, 🚽 Toaleta, 🚿 Sprcha, 🚿 Sprchový kout |
