HV 300 A axiální ventilátor s žaluziovou klapkou
Kód: V1624
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu nebo okno. Ventilátory lze použít pro větrání v bytové výstavbě, společenských místnostech, kancelářích, obchodech.Skříň
Skříň je z nárazuvzdorného plastu, barva je bílá. Ventilátor je vybaven zpětnou žaluziovou klapkou s elektrickým pohonem. Klapka se otevírá zároveň se zapnutím ventilátoru. Model je vybaven kontrolkami provozu.
Oběžné kolo
Oběžné kolo je axiální z kvalitního nárazuvzdorného plastu. Má aerodynamicky a výkonově optimalizované lopatky. Oběžné kolo je na hřídeli zajištěno centrálním šroubem proti sklouznutí.
Motor
Motor je asynchronní s pomocnou fází v provedení s vnějším rotorem. Motor má kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IPX4, třída ochrany II. Provedení s dvojitou izolací a tepelnou ochranou.
Směr průtoku
Směr průtoku je od oběžného kola k statoru, průtok lze měnit u modelu HV 300 AE regulátorem REB 1R, u modelu A regulátorem CR 300, u modelu RC dálkovým bezdrátovým ovládáním.
Svorkovnice
Svorkovnice je přístupná po sejmutí čelní mřížky ventilátoru. Připojení je kabelem pod omítkou nebo po omítce. Svorkovnice obsahuje odlehčovací sponu proti vytržení kabelu.
Regulace otáček
HV 300 A se zapíná a vypíná ovladačem CR 300, kde se otočným a kolébkovým přepínačem volí jednotlivé režimy 1 až 5
1. vypnutý ventilátor s uzavřenou žaluzií (kontrolky nesvítí)
2. spuštěný ventilátor s otevřenou žaluzií v režimu odvodu z místnosti s vyššími otáčkami (oranžová kontrolka svítí)
3. spuštěný ventilátor s otevřenou žaluzií v režimu odvodu vzduchu z místnosti s nízkými otáčkami (svítí oranžová i zelená kontrolka)
4. vypnutý ventilátor s otevřenou žaluzií (přirozené větrání – zelená kontrolka svítí)
5. ventilátor v režimu přívodu vzduchu do místnosti (reverzní režim) s vyššími otáčkami (oranžová kontrolka bliká)
1. vypnutý ventilátor s uzavřenou žaluzií (kontrolky nesvítí)
2. spuštěný ventilátor s otevřenou žaluzií v režimu odvodu z místnosti s vyššími otáčkami (oranžová kontrolka svítí)
3. spuštěný ventilátor s otevřenou žaluzií v režimu odvodu vzduchu z místnosti s nízkými otáčkami (svítí oranžová i zelená kontrolka)
4. vypnutý ventilátor s otevřenou žaluzií (přirozené větrání – zelená kontrolka svítí)
5. ventilátor v režimu přívodu vzduchu do místnosti (reverzní režim) s vyššími otáčkami (oranžová kontrolka bliká)
Hluk

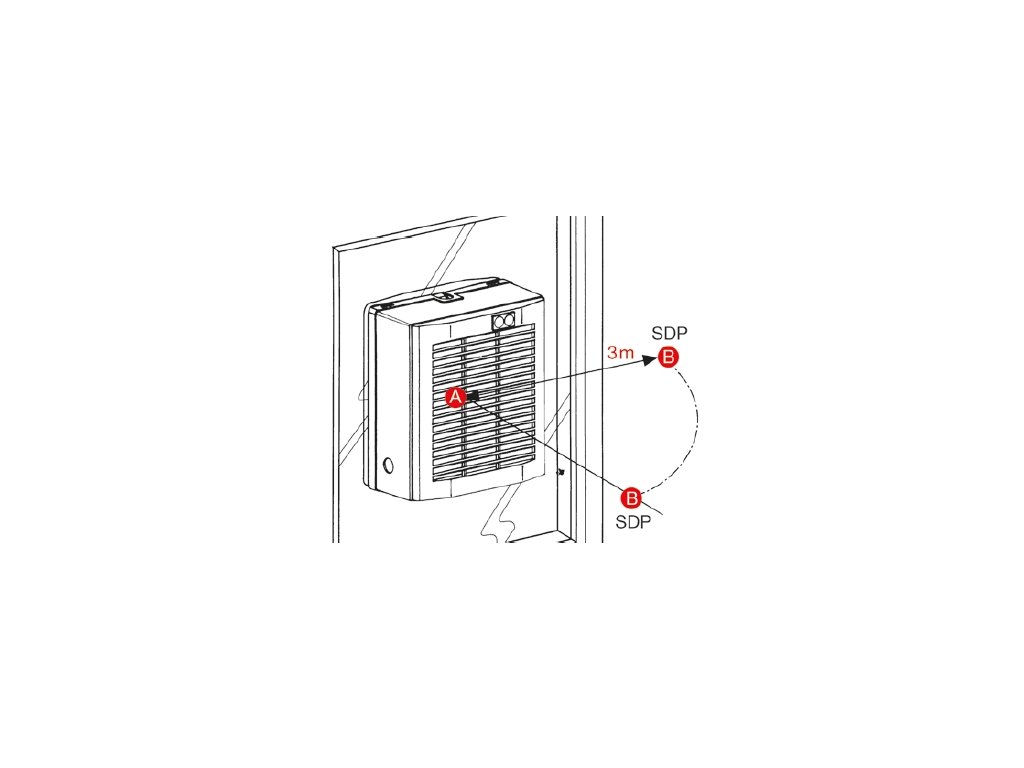

V tabulce jsou uvedeny hodnoty akustického tlaku v bodě B, ve vzdálenosti 3 m, pro namontovaný ventilátor. V tabulce jsou uvedeny hodnoty korekcí pro získání akustického výkonu LWA ve středních frekvencích oktávových pásem pro sání a výtlak.
Montáž
Montáž se provádí do okna s jednoduchým nebo dvojitým zasklením o síle 3 až 25 mm. Pomocí 3 svorníků lze ventilátor namontovat jako nástěnný ventilátor pro přívod nebo odvod vzduchu přes stěnu. Montáž je možná do stěn se sílou 25 až 300 mm.
Pokyny
Ventilátory jsou vhodné pro krátké vzduchovody s velmi nízkou tlakovou ztrátou nebo k odvětrání přímo přes stěnu nebo okno. Ventilátory lze použít pro větrání v bytové výstavbě, společenských místnostech, kancelářích, obchodech.
Doplňkové parametry
| Kategorie: | HV Stylvent ventilátory na stěnu nebo do okna |
|---|---|
| Hmotnost: | 5.1 kg |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 1001-2000 |
| ? 📂⚡ Kategorie příkonu (W): | 51-100 |
| ? ⚡ Napětí: | 230 V |
| Akustický tlak ve 3 m (dB(A)): | 46/38 |
| Otáčky (min-1): | 1150 |
| Proud (A): | 0,3 |
| Průtok (0 Pa) odvod (m3/h): | 1100/750 |
| Průtok (0 Pa) přívod (m3/h): | 700 |
| Výkon (W): | 68 |
| 🌀⏹️ Typ konstrukce: | Axiální |
| 🔧 Motor: | AC |
| Hmotnost (kg): | 5,1 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 🛁 Koupelna, 🚽 Toaleta, 🚿 Sprcha, 🚿 Sprchový kout |
