HXBR/6-400 průmyslový jednofázový nástěnný axiální ventilátor
Kód: V2204Související produkty
Detailní popis produktu
Skříň je z ocelového galvanizovaného plechu opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.
Oběžné kolo
Oběžné kolo je z ocelového plechu do Průměr 355, vyšší průměry mají lopatky z Al slitiny, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru.
Motor
Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP54. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor je dynamicky vyvážen dle ISO 1940.
Směr otáčení
Směr otáčení není možno měnit. U nástěnného provedení je standardně průtok vzdušiny od motoru k oběžnému kolu, u potrubního opačně. Za příplatek lze objednat ventilátor s opačným průtokem (pro trhy mimo platnost ErP).
Svorkovnice

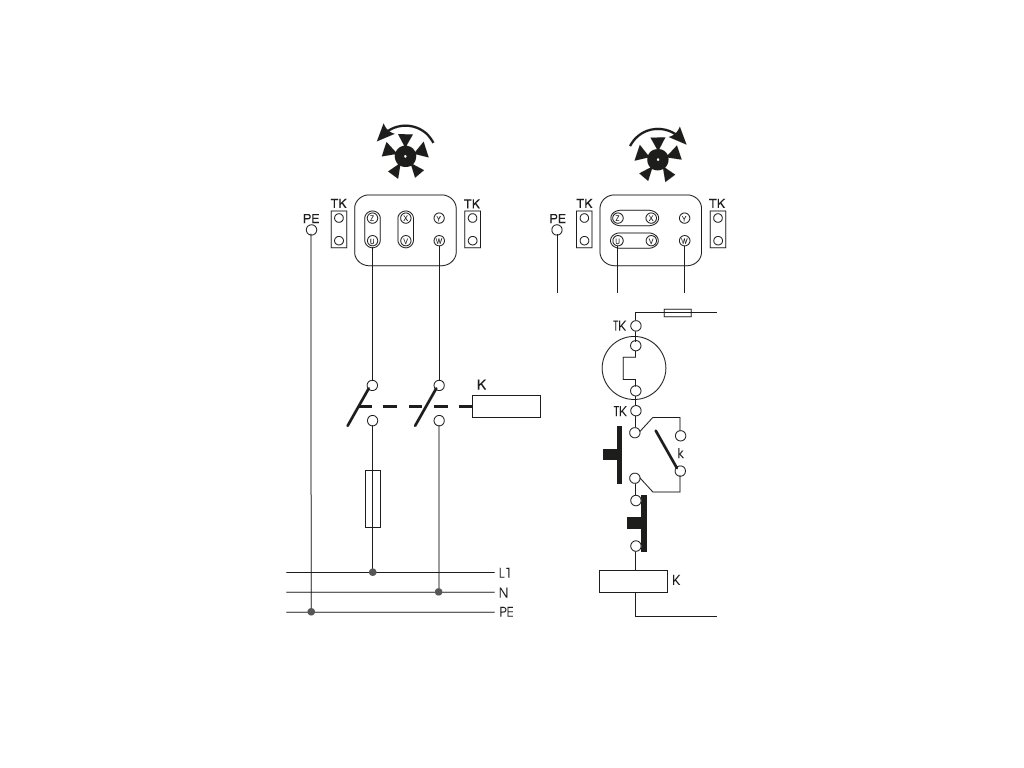

Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).
Regulace otáček
Regulace otáček je možná pouze u typů, u kterých je v tabulce parametrů uveden regulátor.
Hluk
Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m) na straně sání.
Montáž
Montáž je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Doplňkové parametry
Kategorie: | Průmyslové nástěnné axiální ventilátory HXBR/HXTR |
---|---|
Hmotnost: | 9 kg |
Průměr potrubí (připojení) [mm]: | 400 |
Kategorie průtoku vzduchu (0 Pa) [m3/h]: | 2001-5000 |
Kategorie příkonu [W]: | 101-500 |
Akustický tlak (hlučnost) (dB(A)): | 49 |
? Krytí: | IP 54 |
Maximální teplota (°C): | 50 |
Napětí (V): | 230 |
Otáčky (min-1): | 935 |
Počet pólů motoru: | 6 |
Proud (A): | 0,6 |
Průtok (0 Pa) (m3/h): | 3300 |
Výkon (W): | 124 |
Typ konstrukce: | Axiální |
Motor: | AC |
Hmotnost (kg): | 9 |
Značka: | Soler & Palau |
Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
