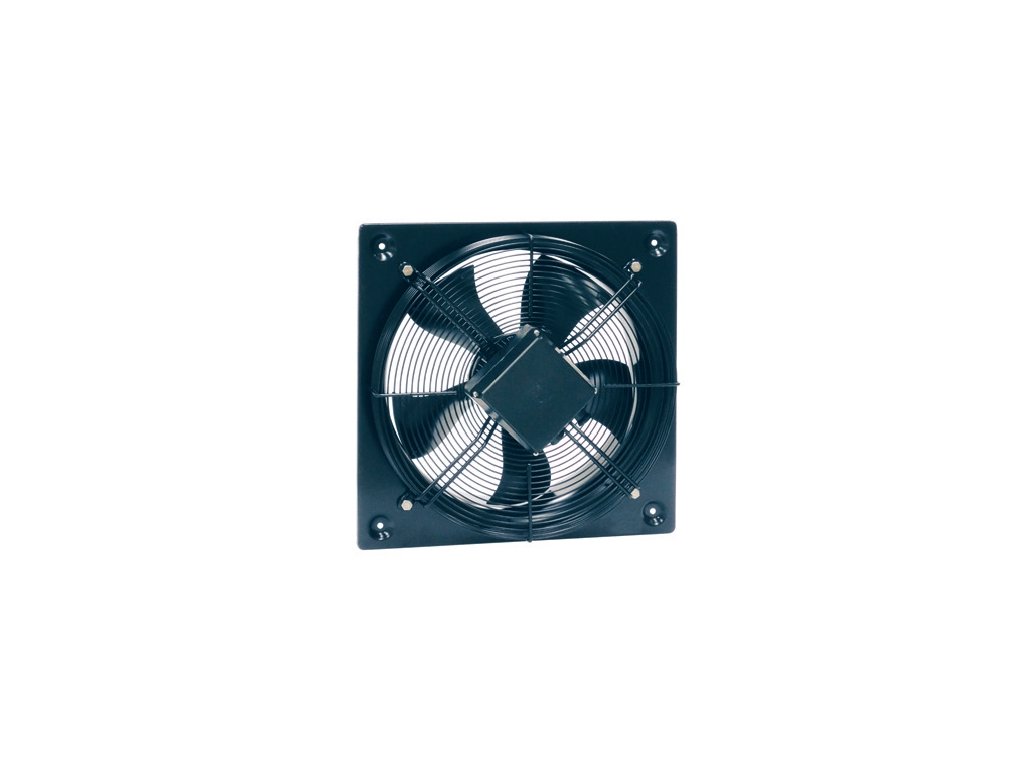

HXTR/4-560 průmyslový třífázový nástěnný axiální ventilátor
Kód: V2227
Související produkty
Detailní popis produktu
Skříň je z ocelového galvanizovaného plechu opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.
Oběžné kolo
Oběžné kolo je z ocelového plechu do Průměr 355, vyšší průměry mají lopatky z Al slitiny, tvar „SICKLE“ je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru.
Motor
Motor je asynchronní s kotvou nakrátko, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP54. Kuličková ložiska s tukovou náplní na dobu životnosti. Motor je dynamicky vyvážen dle ISO 1940.
Směr otáčení
Směr otáčení není možno měnit. U nástěnného provedení je standardně průtok vzdušiny od motoru k oběžnému kolu, u potrubního opačně. Za příplatek lze objednat ventilátor s opačným průtokem (pro trhy mimo platnost ErP).

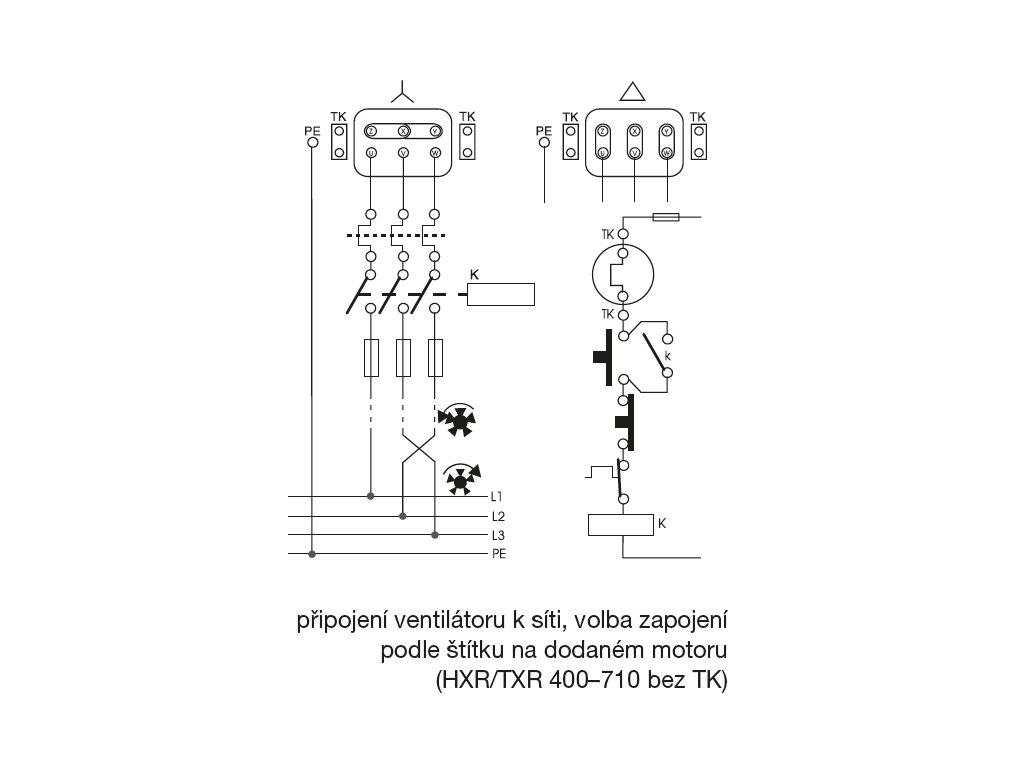

Svorkovnice
Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).
Regulace otáček
Regulace otáček je možná pouze u typů, u kterých je v tabulce parametrů uveden regulátor.
Hluk
Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m) na straně sání.
Montáž

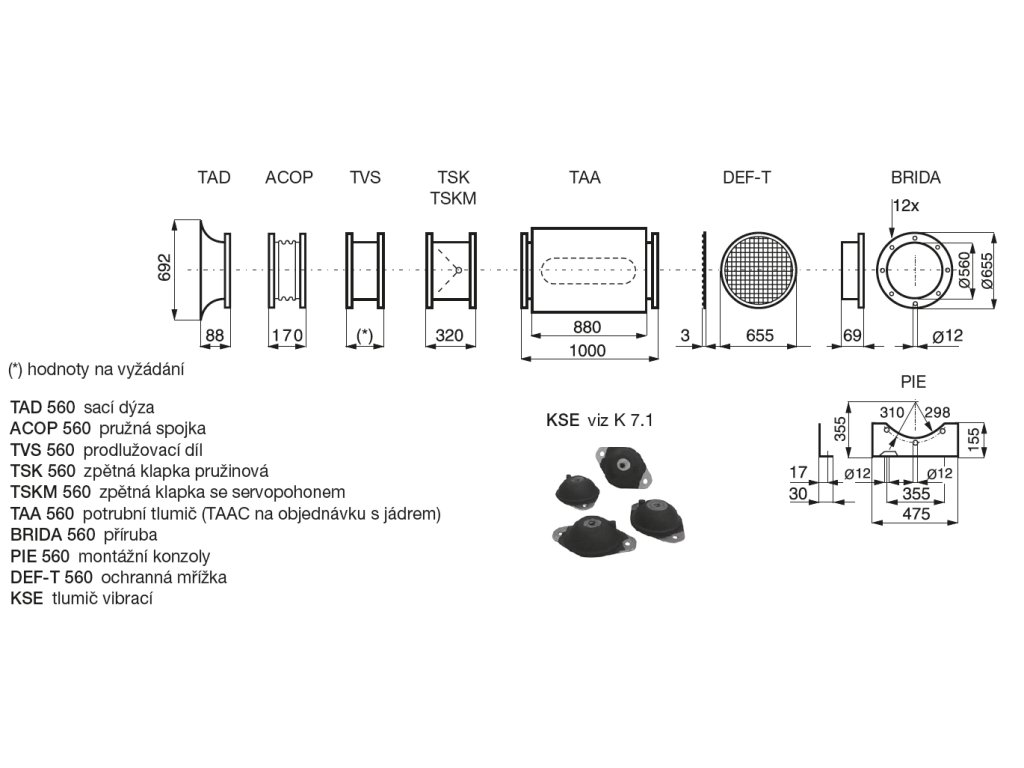

Montáž je možná v každé poloze osy motoru. V případě horizontální montáže je nutno v rotoru otevřít otvory pro odtok kondenzátu. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Doplňkové parametry
| Kategorie: | Průmyslové nástěnné axiální ventilátory HXBR/HXTR |
|---|---|
| Hmotnost: | 21.5 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 560 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 10001-20000 |
| ? 📂⚡ Kategorie příkonu (W): | 1001-2000 |
| Akustický tlak (hlučnost) (dB(A)): | 69 |
| ? 💧🔒 Krytí: | IP 54 |
| 🌡️ Maximální teplota [°C]: | 70 |
| Napětí (V): | 400 |
| Otáčky (min-1): | 1410 |
| Počet pólů motoru: | 4 |
| Proud (A): | 2,4 |

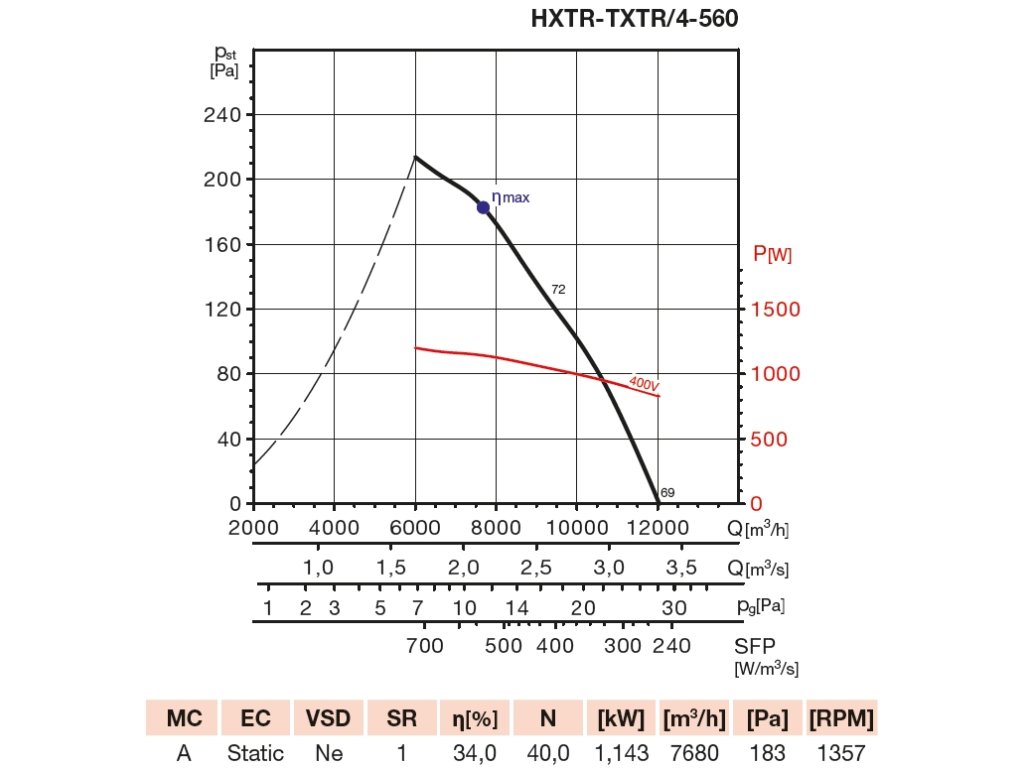

| Průtok (0 Pa) (m3/h): | 12040 |
| Výkon (W): | 1201 |
| 🌀⏹️ Typ konstrukce: | Axiální |
| 🔧 Motor: | AC |
| Hmotnost (kg): | 21,5 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
