IBW 400-4 vodní ohřívač
Kód: V9839
Související produkty
Detailní popis produktu
je určen pro hranaté potrubí ve spojení s jednotkami DIRECT AIR
plášť vodního ohřívače je z galvanizovaného plechu
lamely jsou hliníkové na měděných trubičkách
připojení je kleštinovým přechodem se závitem, který není v dodávce nebo letováním
ohřívač se montuje cca 1 m za ventilátor
pokud je ohřívač instalován před ventilátorem, je nutno zjistit, zda výstupní teplota vzduchu nepřekračuje povolenou pracovní teplotu ventilátoru
maximální pracovní tlak je 16 bar
maximální provozní teplota 150 °C
u přívodních jednotek je vždy nutno použít protimrazovou ochranu
Unireg – regulátor ohřívače
při montáži je nutno pamatovat na vypouštění teplovodní soustavy a odvzdušnění
plášť vodního ohřívače je z galvanizovaného plechu
lamely jsou hliníkové na měděných trubičkách
připojení je kleštinovým přechodem se závitem, který není v dodávce nebo letováním
ohřívač se montuje cca 1 m za ventilátor
pokud je ohřívač instalován před ventilátorem, je nutno zjistit, zda výstupní teplota vzduchu nepřekračuje povolenou pracovní teplotu ventilátoru
maximální pracovní tlak je 16 bar
maximální provozní teplota 150 °C
u přívodních jednotek je vždy nutno použít protimrazovou ochranu
Unireg – regulátor ohřívače
při montáži je nutno pamatovat na vypouštění teplovodní soustavy a odvzdušnění
Doplňkové parametry
| Kategorie: | Vodní ohřívače pro čtyřhranné potrubí IBW |
|---|---|
| Připojení (coul): | 1 |

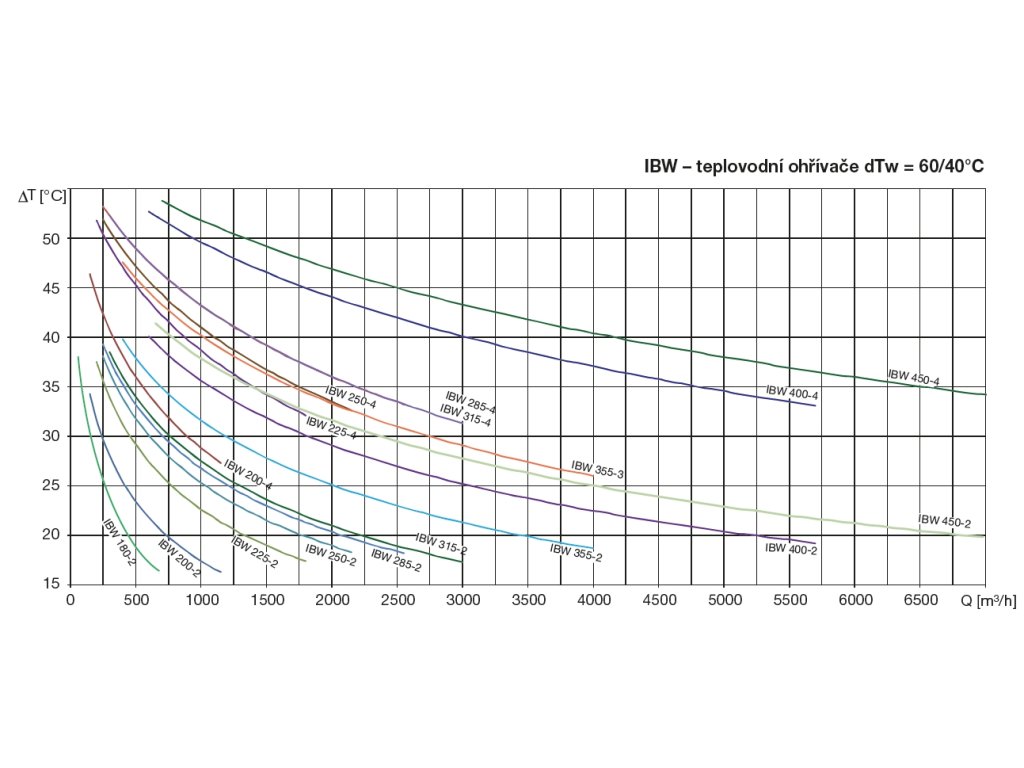

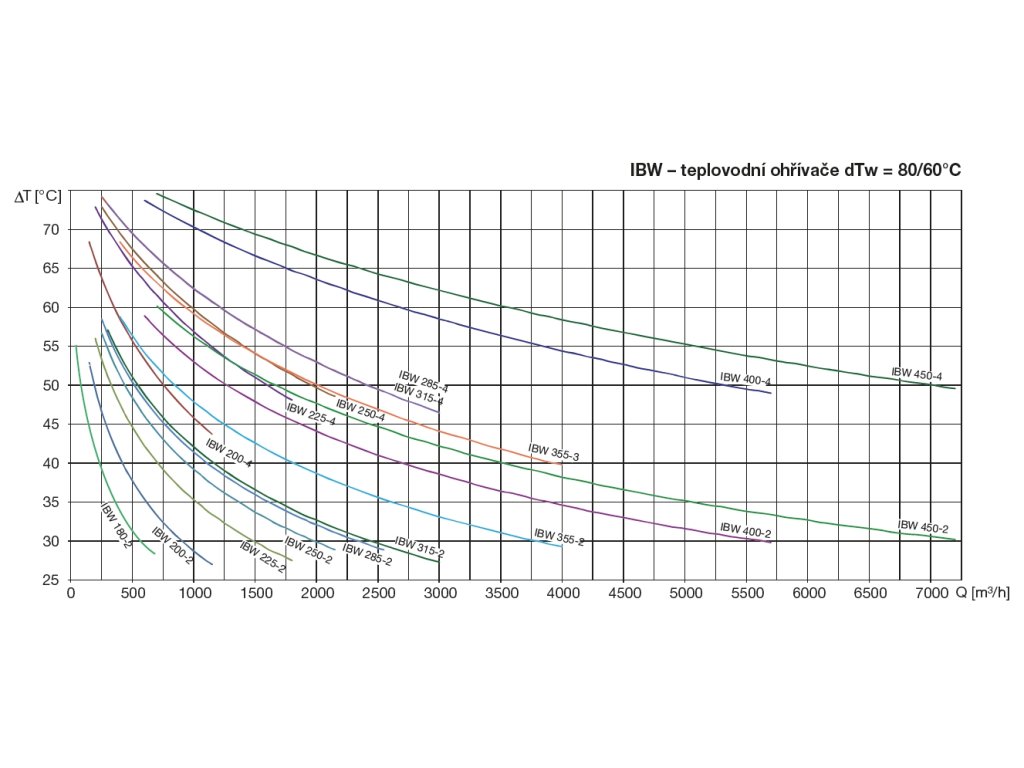

| Tepelný výkon S1 (kW): | 96,3 |
| Tepelný výkon S2 (kW): | 65,1 |
| Voda - průtok S1 (l/h): | 4230 |
| Voda - průtok S2 (l/h): | 2840 |
| Voda - tlak ztráta S1 (kPa): | 10 |
| Voda - tlak ztráta S2 (kPa): | 7 |
| Vzduch - průtok (m3/h): | 5760 |

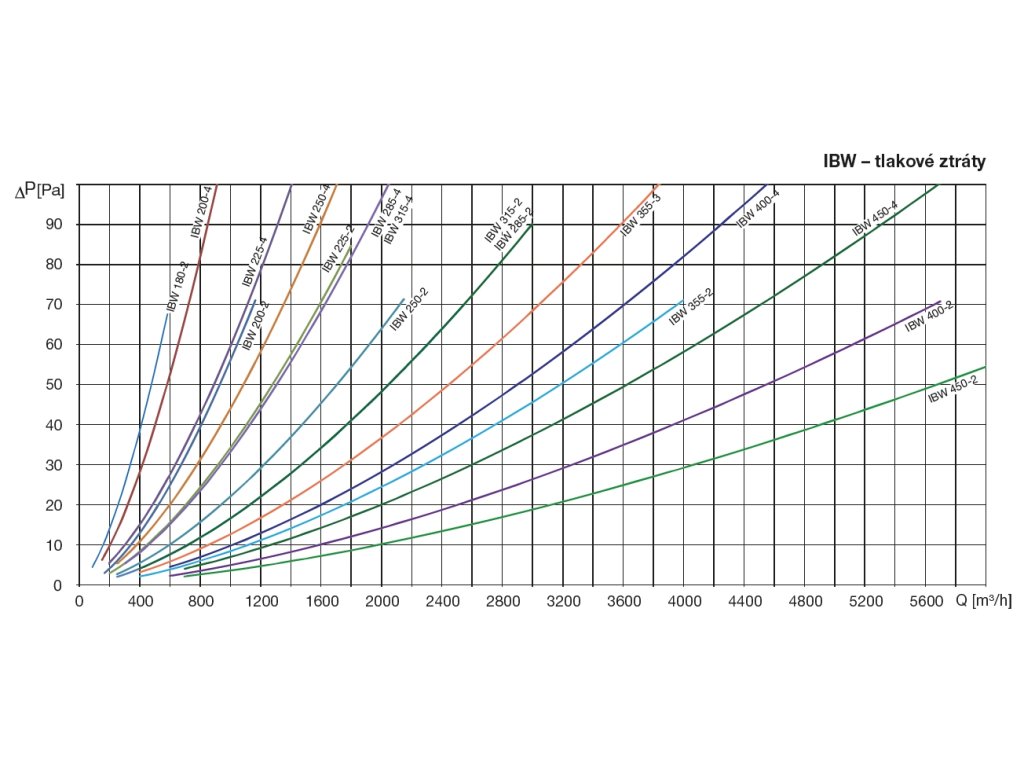

| Vzduch - tlak ztráta (Pa): | 129 |
| Značka: | Soler & Palau |
| Rozměr H: | 500 |
| Rozměr Průměr N: | 28 |
| Rozměr B: | 800 |
| Rozměr K: | 82 |
| Rozměr M: | 47 |
| Rozměr P: | 35 |
| Rozměr I: | 450 |
