Soler & Palau ILT/8-355 radiální ventilátor do čtyřhranného potrubí
Kód: V1906
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor.Skříň
ventilátoru je z ocelového, galvanicky pozinkovaného plechu, skříň je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupné oběžné kolo.
Oběžné kolo
ventilátoru je radiální s dopředu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo.
Motor
je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP 55.
Směr otáčení

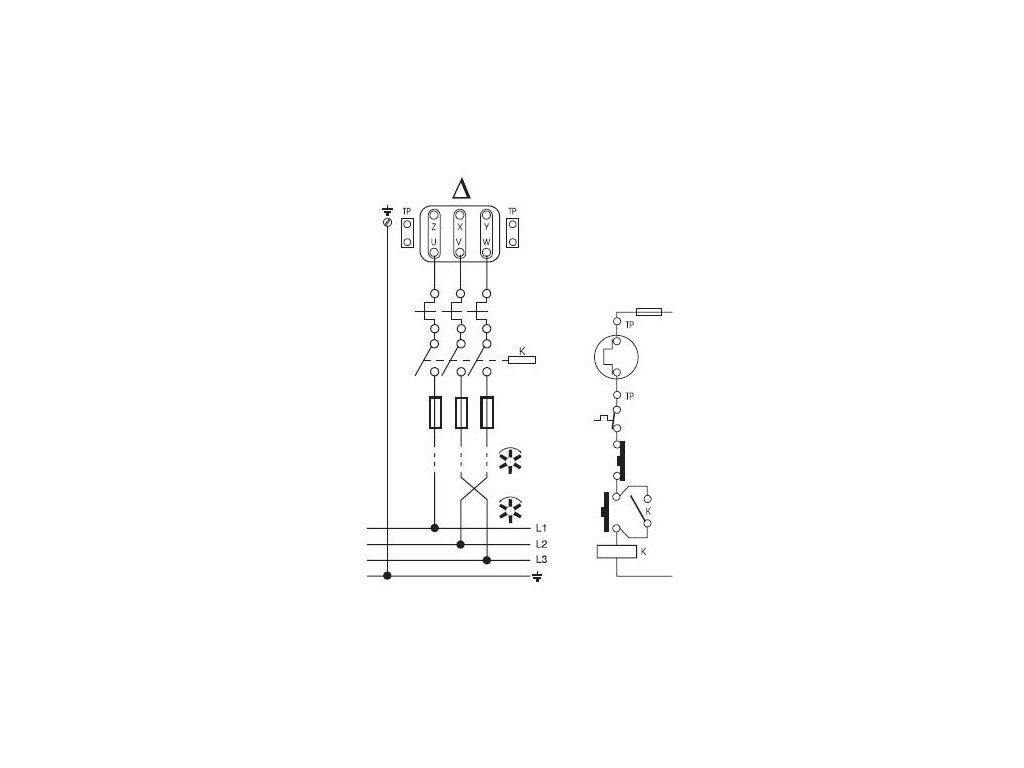

je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází (3f. provedení).
Svorkovnice
je standardně z černého plastu, je volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni.
Regulace otáček
se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Přednostně doporučujeme transformátorové regulátory. Provedení ILT je možno regulovat ve dvou stupních přepínačem vinutí SD 2 nebo také pomocí frekvenčních měničů.
Hluk
Hluk emitovaný ventilátorem uvedený v tabulce hlukových parametrů je pro čtyři části výkonové křivky. Hodnota uvedená v tabulce technických parametrů odpovídá akustickému tlaku ve vzdálenosti 1 metru s připojenýám potrubím.
Montáž
v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.
Pokyny
Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor.
Doplňkové parametry
| Kategorie: | Ventilátory ILB/ILT |
|---|---|
| Hmotnost: | 65 kg |
| ? ↔↕🟢 Rozměr potrubí (mm): | 700x400 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 2001-5000 |
| ? 📂⚡ Kategorie příkonu (W): | 501-1000 |
| ? ⚡ Napětí: | 400 V |
| Akustický tlak (hlučnost) (dB(A)): | 52 |
| ? 💧🔒 Krytí: | IP 55 |
| 🪨 Materiál: | Kov, Ocel, Ocel, pozink, Ocel, korozivzdorná, Ocel, galvanizovaná |
| 🌡️ Maximální teplota [°C]: | 70 |
| Otáčky (m-1): | 660 |
| Proud (A): | 1,33 |
| Průtok (0 Pa) (m3/h): | 3030 |
| Výkon (kW): | 0,61 |
| 🔧 Motor: | AC |
| 📌 Umístění: | Do potrubí |
| Hmotnost (kg): | 65 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro čtyřhranné potrubí |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
