V dnešním článku si povíme, jak na zapojení ventilátoru s doběhem. Ukázku provádíme na ventilátoru Vents 100 LDTL, postup je však u většiny ventilátorů s doběhem stejný. Ventilátory s časovým doběhem využívají - nulovou fázi, spínanou fázi a fázi trvalou.
- Před zapojením se ujistěte, zda máte k dispozici všechny 3 fáze!
- Pokud máte k dispozici pouze 2, přejděte na kapitolu "Jak na doběh s pouze dvěma vodiči"
- (Upozornění - instalaci může provádět pouze certifikovaný elektrikář! Barva kabeláže se může u specifických typů ventilátoru lišit. Za chyby způsobené nesprávnou instalací neručíme!)
Tématu se věnujeme také v tomto videu
Před instalací
vypněte přívod elektrické energie.

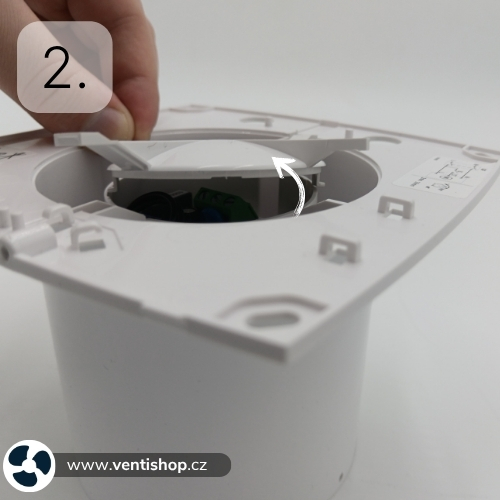

"Vycvakněte" krytku

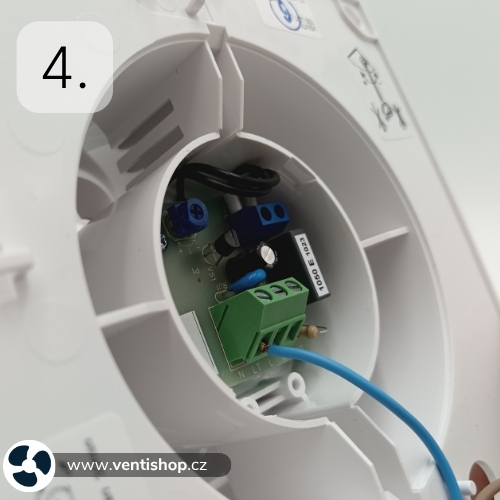

pro přístup k základové desce
Na základové desce

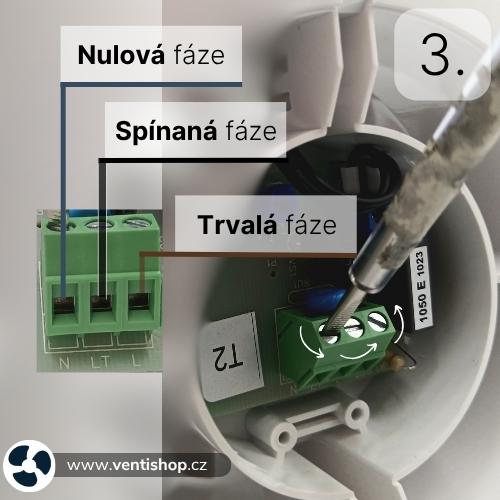

Naleznete zdířku N (nulovou fázi), LT (spínanou fázi) a L (trvalou fázi). Šroubky pro přívodní kabely na svorkovnici (čokoládě) vyšroubujte, čímž uvolníte západky pro kabely.
Do zdířky N

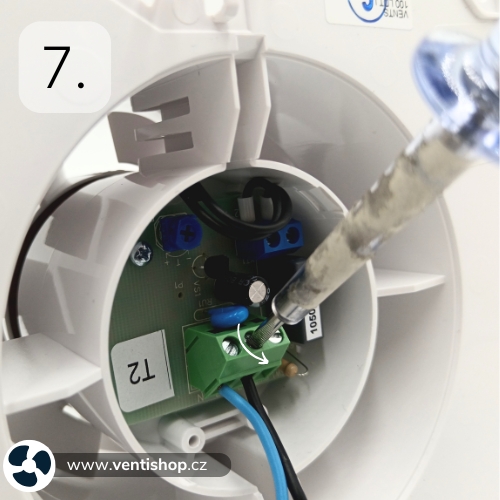

zapojte modrý kabel (nulovou fázi)

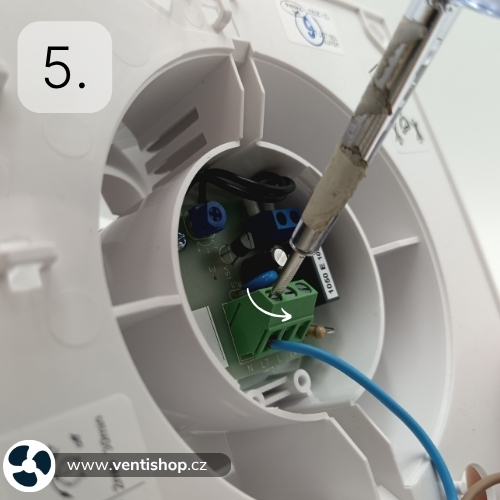

Připojený kabel ve zdířce
pečlivě upevněte zašroubováním.

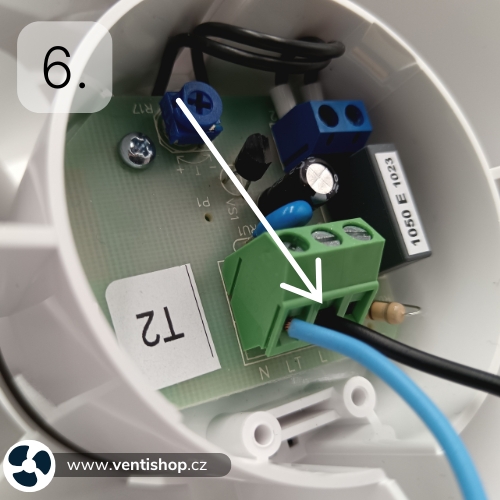

Do zdířky LT (v našem případě druhé zdířky)
zapojíte černý kabel (spínanou fázi)
Kabel ve zdířce
pečlivě upevněte zašroubováním

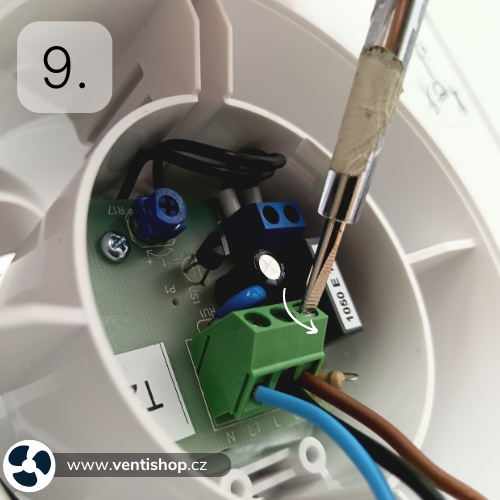

Nyní připojíme hnědý kabel

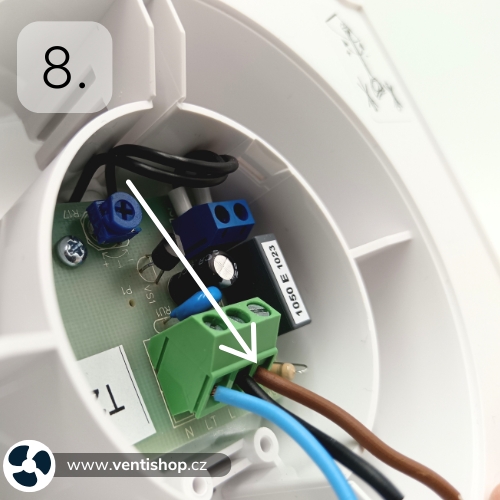

do zdířky L (trvalou fázi)
Opět pečlivě
upevníme zašroubováním.
Nastavení časového doběhu

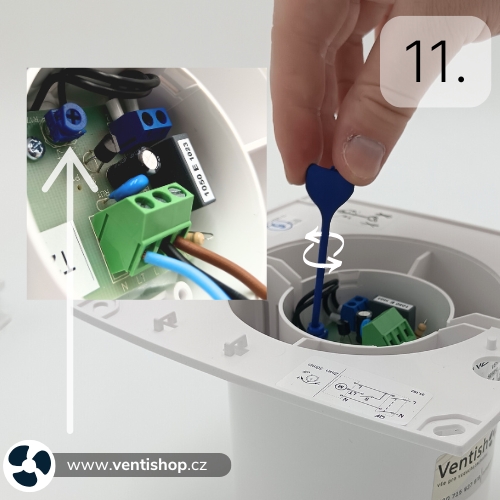

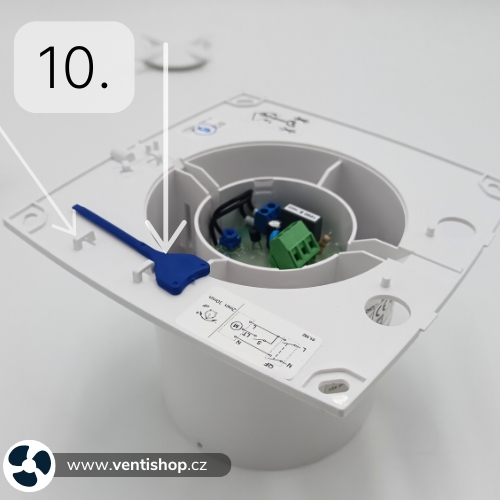

Na těle konstrukce naleznete ovládací klíč pro nastavení časového doběhu. (u některých ventilátorů může být vložen v krabici, popř. jej lze ovládat také klasickým šroubovákem)
Posunutím klíčem
ve směru hodinových ručiček doběh prodloužíte. Posunutím klíče proti směru hodinových ručiček doběh zkrátíte.
Nyní můžete

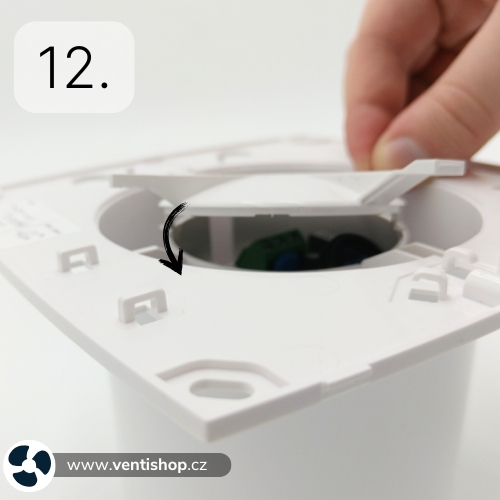

nasadit kryt zpět na základovou desku

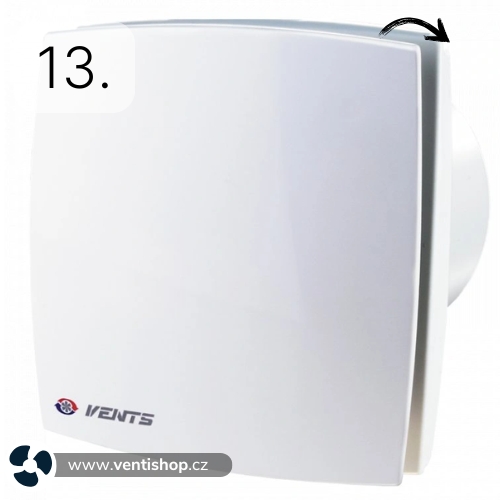

Kryt ventilátoru
nasaďte na tělo ventilátoru
Nyní již můžete zapnout
přívod elektřiny, ventilátor je připraven k provozu.
Pokud máte k dispozici pouze dva přívodní vodiče, máte několik možností
Zapojení časového doběhu pod vypínač nebo instalace samostatného vypínače
- Nainstalujeme samostatný vypínač, který bude mít v přívodu zapojenou L (trvalou fázi).
- Odsud vyvedeme vodič, který bude pokračovat jako fáze L (trvalá fáze) do ventilátoru.
- Z výstupu vypínače vyvedeme vodič LT, který zapojíme do LT svorkovnice (čokolády) ventilátoru.
- Nulový vodič N pokračuje přímo do svorky N ventilátoru.
