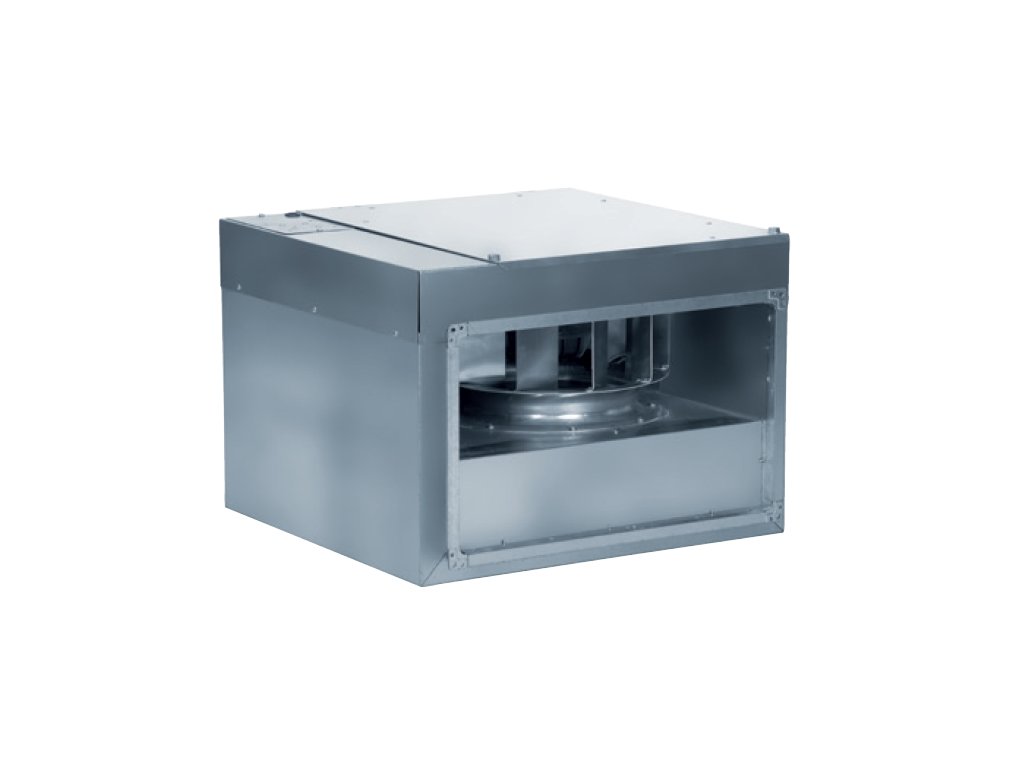

IRAB/4-355 N tichý radiální ventilátor
Kód: V13096
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška a nízká hlučnost ventilátoru. Ventilátory jsou vzhledem ke krytí IP54 a vyšší pracovní teplotě 60 °C vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor. Nepřehlédněte rekuperační výměníky tepla (viz příslušenství).Skříň

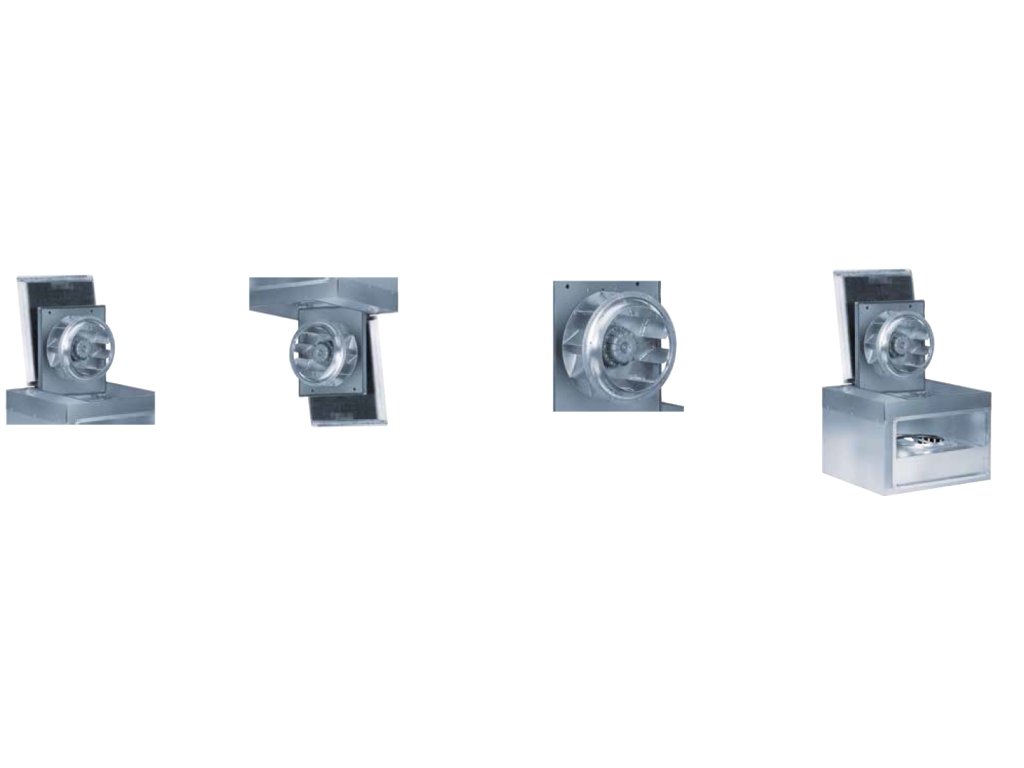

Skříň ventilátoru je z ocelového galvanicky pozinkovaného plechu, sendvičového provedení. Skříň je opatřena vrstvou zvukově izolujícího materiálu tloušťky 50 mm. Motor s oběžným kolem je upevněn na servisních dvířkách umožňujících snadné čištění a údržbu. Skříň je opatřena přírubami pro upevnění na čtyřhranné potrubí.
Oběžné kolo
Oběžné kolo ventilátoru je radiální s dozadu zahnutými lopatkami, vyrobeno je z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo.
Motor
Motor je asynchronní s odporovou kotvou. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP54 (vybraná provedení IRAB krytí IP44).
Směr otáčení
Směr otáčení je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat, při opačném směru otáčení je nutno změnit pořadí fází (3f. provedení).
Svorkovnice
Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je ji možno samořeznými šrouby přišroubovat na dobře přístupné místo na skříni.
Regulace otáček
Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí. U třífázových typů pomocí frekvenčních měničů.
Montáž
Montáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost otevření revizních dvířek přednostně s osou motoru svisle.
Pokyny
Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška a nízká hlučnost ventilátoru. Ventilátory jsou vzhledem ke krytí IP54 a vyšší pracovní teplotě 60 °C vhodné pro odvětrání restaurací, nemocnic, sportovních hal, skladů a výrobních prostor. Nepřehlédněte rekuperační výměníky tepla (viz příslušenství).
Doplňkové parametry
| Kategorie: | Ventilátory IRAB/IRAT N |
|---|---|
| Hmotnost: | 56 kg |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 5001-10000 |
| ? 📂⚡ Kategorie příkonu (W): | 501-1000 |
| ? ⚡ Napětí: | 230 V |
| Akustický tlak (hlučnost) (dB(A)): | 66/72/55 |
| 🪨 Materiál: | Kov, Ocel, Ocel, pozink, Ocel, korozivzdorná, Ocel, galvanizovaná |
| 🌡️ Maximální teplota [°C]: | -40 až 50 |
| Otáčky (min-1): | 1402 |
| Proud (A): | 3,6 |

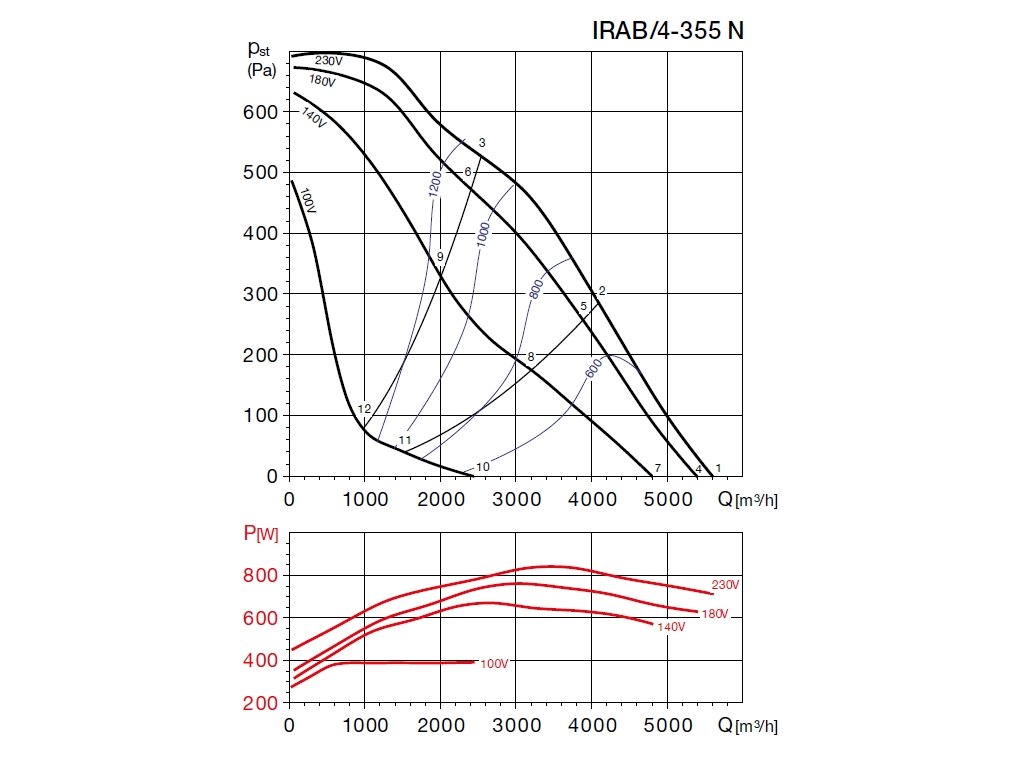

| Průtok (0 Pa) (m3/h): | 5600 |
| Regulátor: | REV 5 |

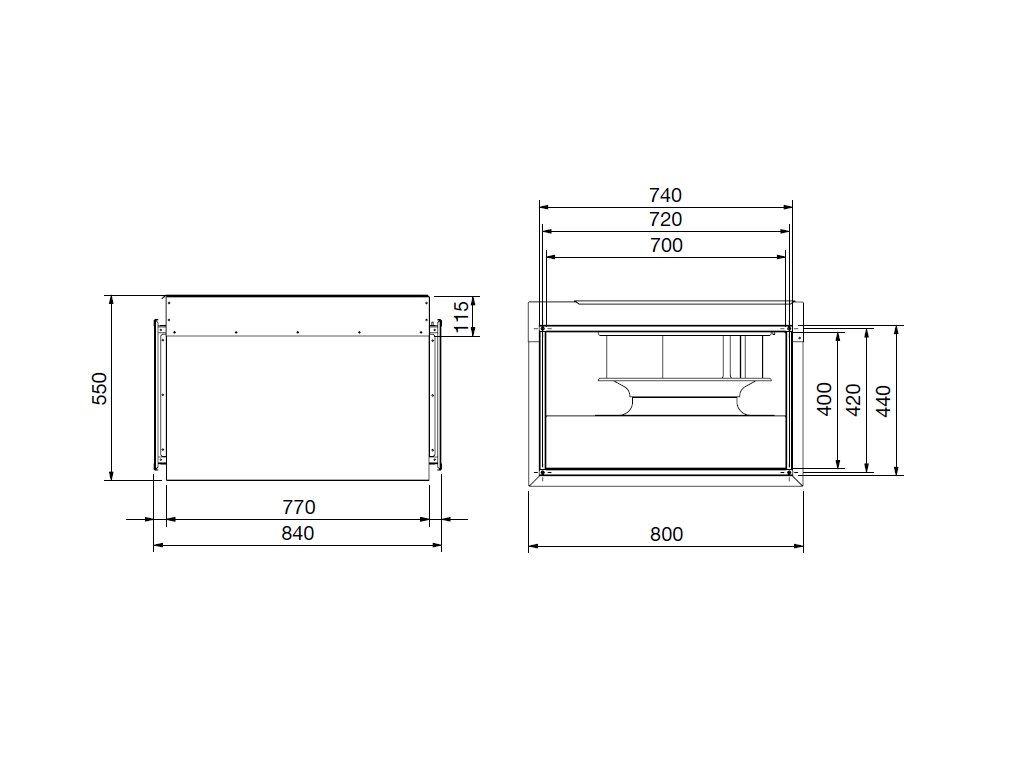

| Rozměry potrubí (mm): | 700x400 |
| Výkon (W): | 845 |
| 🔧 Motor: | AC |
| 🔇 Tichý: | Ano |
| 📌 Umístění: | Do potrubí |
| Hmotnost (kg): | 56 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro čtyřhranné potrubí |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
