IRB/4-315 B radiální ventilátor
Kód: V1956
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání skladů, restaurací, nemocnic a sportovních hal. Nepřehlédněte rekuperační výměníky tepla (viz příslušenství).Skříň
Skříň je z ocelového, galvanicky pozinkovaného plechu, skříň je opatřena přírubami pro upevnění do čtyřhranného potrubí. Na skříni je revizní víko, po jehož demontáži je přístupný motor a oběžné kolo.
Oběžné kolo
Oběžné kolo je radiální s dozadu zahnutými lopatkami, vyrobeno je z hliníkového plechu. Je staticky a dynamicky vyváženo.
Motor
Motor je asynchronní s kotvou nakrátko a vnějším rotorem. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy F a pracovní teplotou podle typu. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP44.
Směr otáčení
Směr otáčení je dán na skříni nalepenou šipkou. Směr otáčení je po uvedení do provozu nutno zkontrolovat.
Svorkovnice
Svorkovnice je standardně z černého plastu, je volně na přívodním kabelu od motoru a je jí možno samořeznými šrouby připevnit na dobře přístupné místo na skříni.
Regulace otáček
Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí. Přednostně doporučujeme transformátorové regulátory.
Hluk

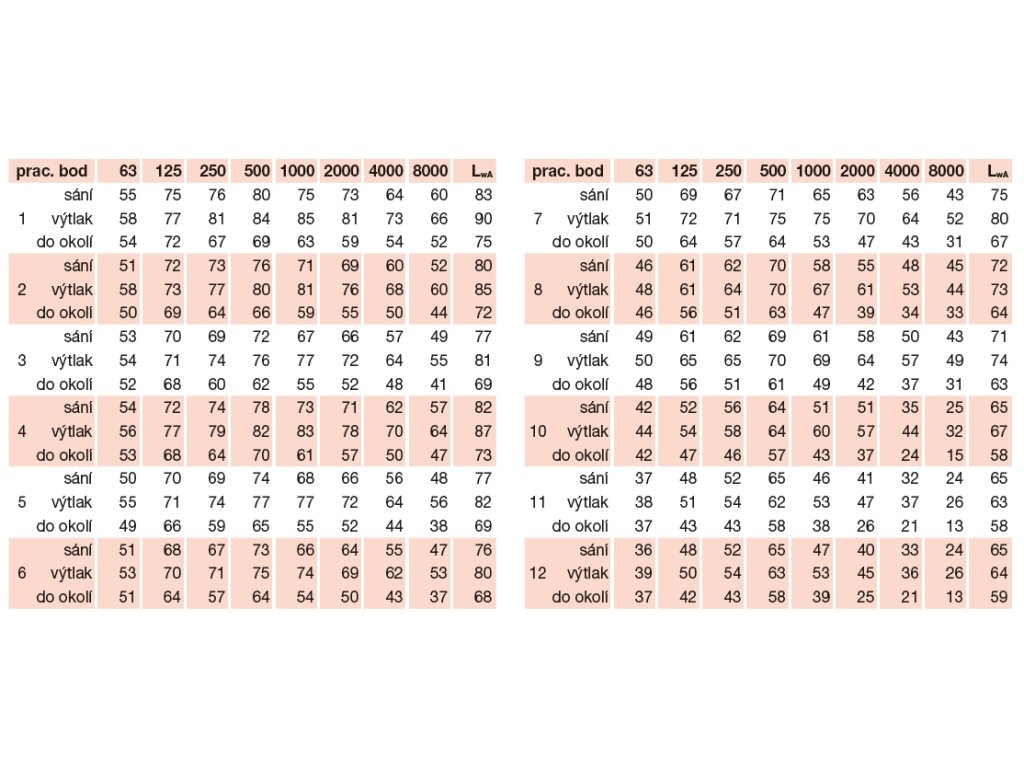

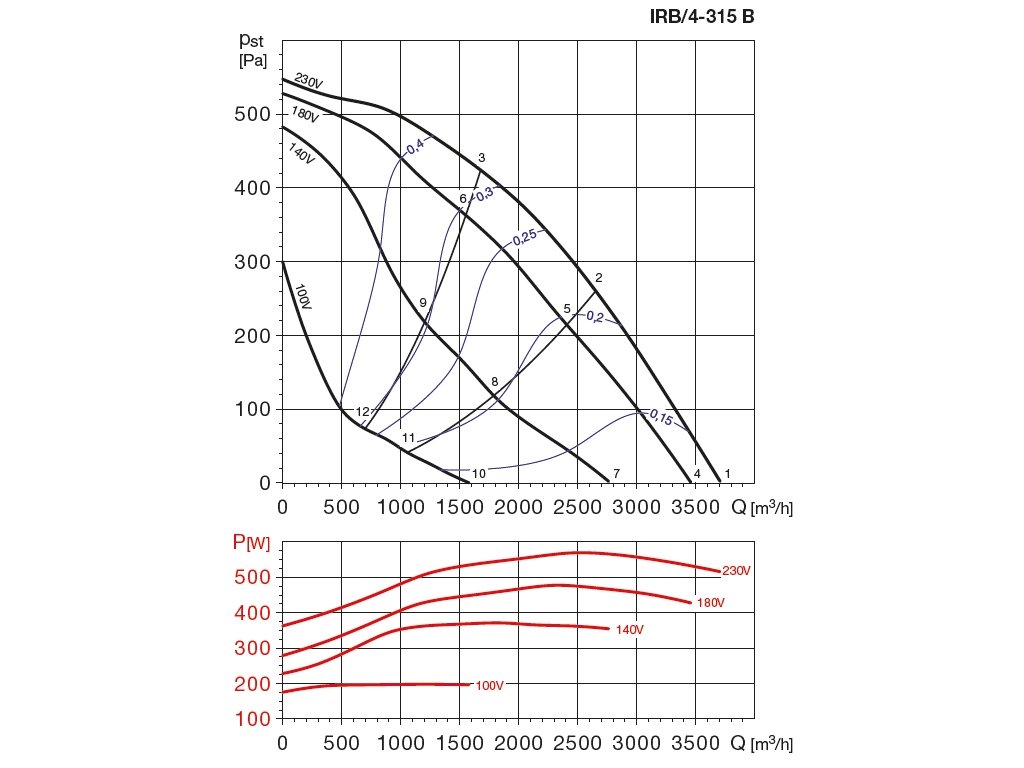

Hluk emitovaný ventilátorem je uveden v tabulkách pro čtyři části výkonové křivky.
Montáž
Montáž v každé poloze ventilátoru, s ohledem na revizní činnost a možnost sejmutí revizního víka přednostně s osou motoru svisle.
Pokyny
Ventilátory jsou vhodné pro obecné vzduchotechnické aplikace, kde se s výhodou uplatní nízká zástavbová výška ventilátoru. Ventilátory jsou vzhledem ke krytí a vyšší pracovní teplotě vhodné pro odvětrání skladů, restaurací, nemocnic a sportovních hal. Nepřehlédněte rekuperační výměníky tepla (viz příslušenství).
Doplňkové parametry
| Kategorie: | Ventilátory IRB/IRT |
|---|---|
| Hmotnost: | 43 kg |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 2001-5000 |
| ? 📂⚡ Kategorie příkonu (W): | 501-1000 |
| ? ⚡ Napětí: | 230 V |
| Akustický tlak (hlučnost) (dB(A)): | 66/58/71 |
| ? 💧🔒 Krytí: | IP 54 |
| 🪨 Materiál: | Kov, Ocel, Ocel, pozink, Ocel, korozivzdorná, Ocel, galvanizovaná |
| Otáčky (min-1): | 1388 |
| Proud (A): | 2,4 |
| Průtok (0 Pa) (m3/h): | 3710 |
| Regulátor: | REV 3 |
| Rozměry potrubí (mm): | 600x350 |
| Teplota (°C): | -40 až +70 |
| Výkon (W): | 569 |
| 🔧 Motor: | AC |
| 📌 Umístění: | Do potrubí |
| Hmotnost (kg): | 43 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro čtyřhranné potrubí |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
