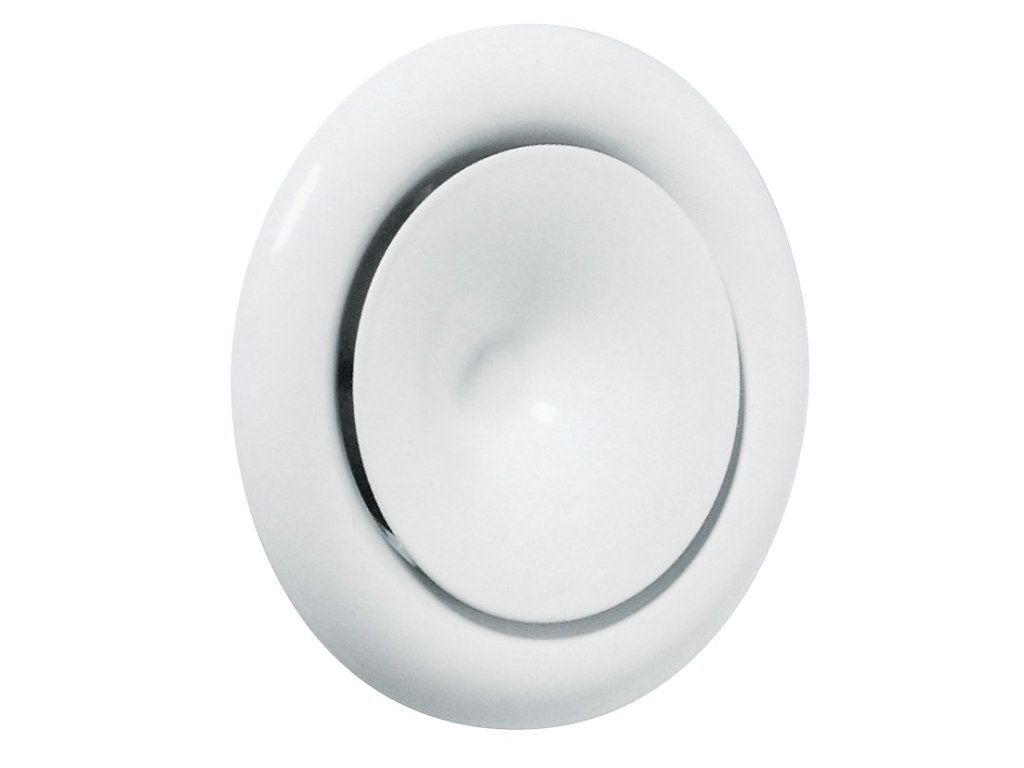

KE 150 talířový ventil přívodní kovový
Kód: V9913
Související produkty
Detailní popis produktu
Ventil KE je vyroben z ocelového plechu opatřeného bílou vypalovací barvou RAL 9010, Talířový ventil má těsnění z pěnové pásky, která spolu s montážním kroužkem zajišťuje dokonalé utěsnění. Nastavení ventilu se provádí pootočením disku a zajištění se provede zajišťovací maticí. Montážní kroužky KKL a KKT jsou vyrobeny z pozinkovaného plechu, kroužek KKT je opatřen jednobřitým těsněním.
pro přívod vzduchu vhodný pro použití v kancelářích, budovách ap.
upevnění na strop
dobré nastavovací parametry
rychlá a snadná instalace
snadné měření průtoku vzduchu
Instalace:
Montážní kroužek KKL nebo KKT se připevňuje k potrubí pomocí šroubů nebo nýtů. Zajištění ventilu se provede „zašroubováním“, kterým výstupky na talířovém ventilu zapadnou do závitu v montážním kroužku. Montážní kroužek není součástí balení.
Měření a regulace:
Regulace průtoku se provádí pootočením středového disku, kterým se změní nastavovací rozměr s (mm). Měření průtoku vzduchu se provádí měřením diference tlaků samostatnou měřící trubicí. Bližší informace viz diagramy průtoku.
Doplňkové parametry
| Kategorie: | Kovové přívodní talířové ventily |
|---|---|
| Hmotnost: | 0.35 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 150 |
| 🎨 Barva: | bílá |
| 🪨 Materiál: | Kov, Ocel |
| Provedení: | I pro rekuperace |
| Přívodní: | Ano |
| Hmotnost (kg): | 0,35 |
| Typ ventilu: | Přívodní |
| Délka A: | 51 |
| Průměr D: | 202 |
