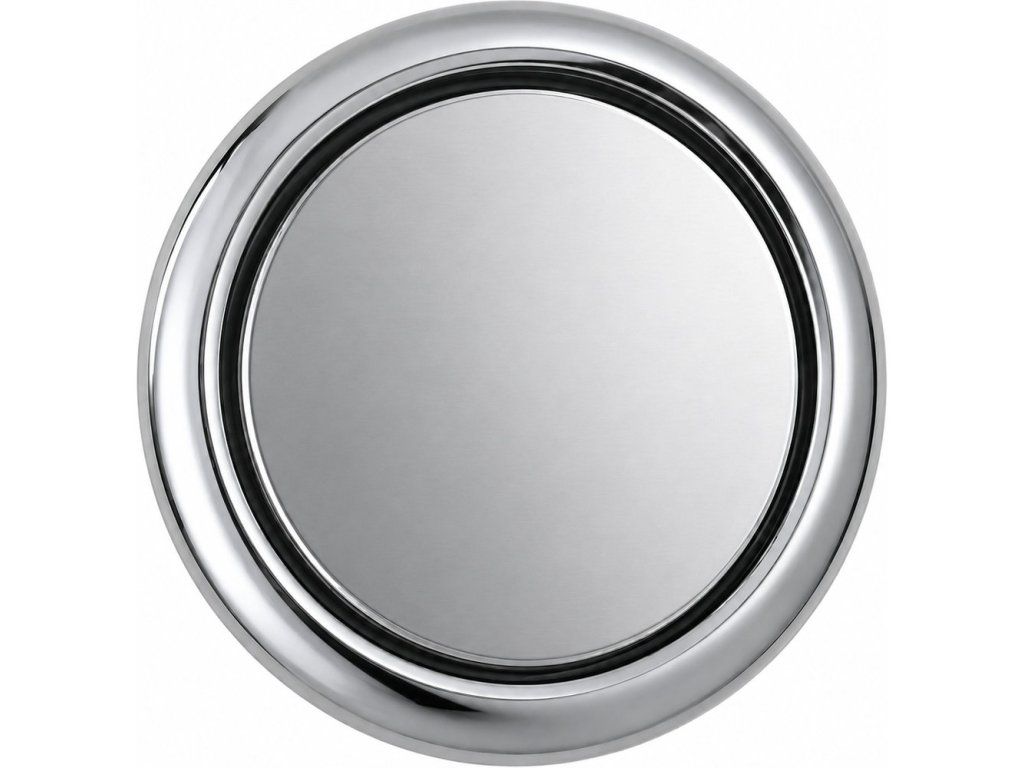

KIC 160 talířový ventil přívodní nerez

Ventil KIC je vyroben z nerezové oceli. Talířový ventil má těsnění z pěnové pásky, která spolu s montážním kroužkem zajišťuje dokonalé utěsnění. Nastavení ventilu se provádí pootočením disku a zajištění se provede zajišťovací maticí. Montážní kroužek je vyroben z galvanizované oceli a je součástí dodávky talířového ventilu. pro přívod vzduchu vhodný pro použití v kancelářích, budovách apod. upevnění na strop dobré nastavovací parametry rychlá a snadná instalace snadné měření průtoku vzduchu Instalace: Montážní kroužek se připevňuje k potrubí pomocí šroubu nebo nýtu. Zajištění ventilu se provede „zašroubováním“, kterým výstupky na talířovém ventilu zapadnou do závitu v montážním kroužku. Měření a regulace: Regulace průtoku se provádí pootočením středového disku, kterým se změní nastavovací rozměr s (mm). Měření průtoku vzduchu se provádí měřením diference tlaku samostatnou měřící trubicí. Bližší informace viz diagramy průtoku. Vysvětlivky: Talířový ventil KIC je v lesklém chromovém provedení.
