MR 100 měřící kruh průtoku vzduchu v kruhovém potrubí

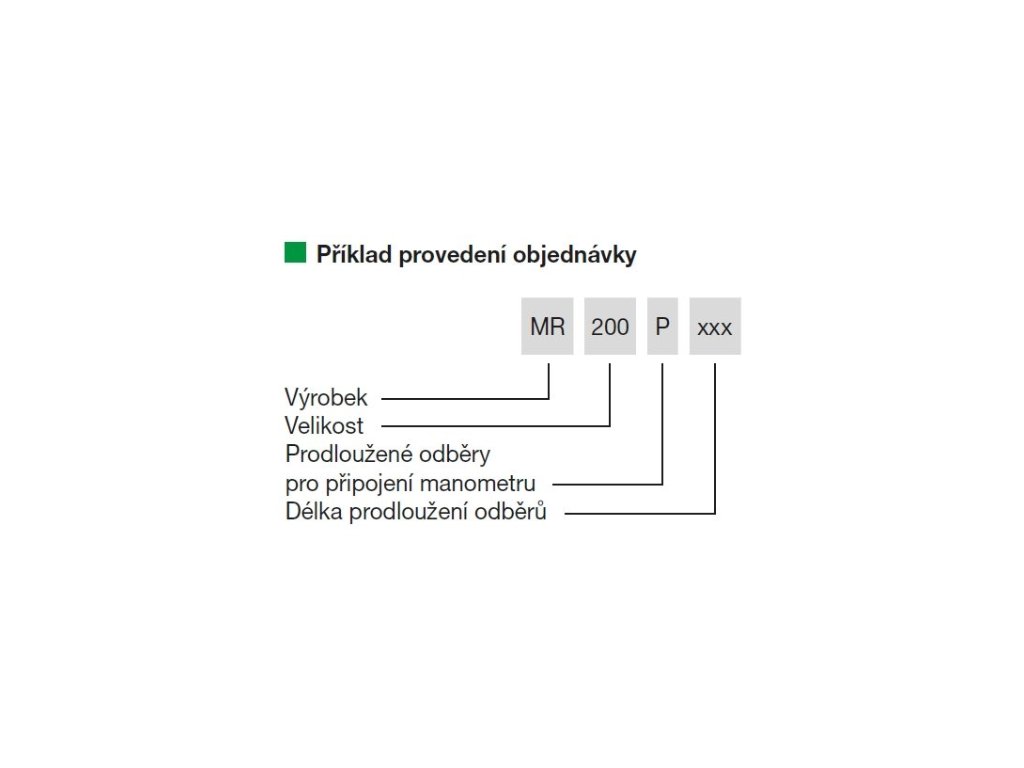

Měřící kruh MR je určen pro rychlá a přesná měření průtoku vzduchu pro kruhová potrubí. funguje nezávisle na směru proudění vzduchu pevná konstrukce snadné čištění potrubí u verze s revizními dvířky Konstrukce Skříň měřícího kruhu MR je vyrobena z pozinkovaného ocelového plechu, měřící kruh a odběry pro připojení manometru jsou vyrobeny z hliníku. Revizní dvířka NTL jsou vyrobena z pozinkovaného plechu. Velikosti 100 ... 400 se dodávají s jednobřitým těsněním. Instalace Měřící kruh MR je k potrubí připojen pomocí nýtů nebo samořezných šroubů. Bližší informaci ohledně doporučovaného umístění v potrubním systému viz následující strana. Měření průtoku vzduchu MR je opatřen vývody pro připojení manometru pro měření tlakového rozdílu (pm), který se dá přímo použít k výpočtu hodnot průtoku vzduchu za použití hodnot konstanty k a korekčního faktoru X. Diagramy zde uvedené slouží pro volbu vhodné velikosti při uvažování tlakové ztráty pt.
