MSU 25-1.1 1200x200 stěnová mřížka
Kód: V19193Související produkty
Detailní popis produktu

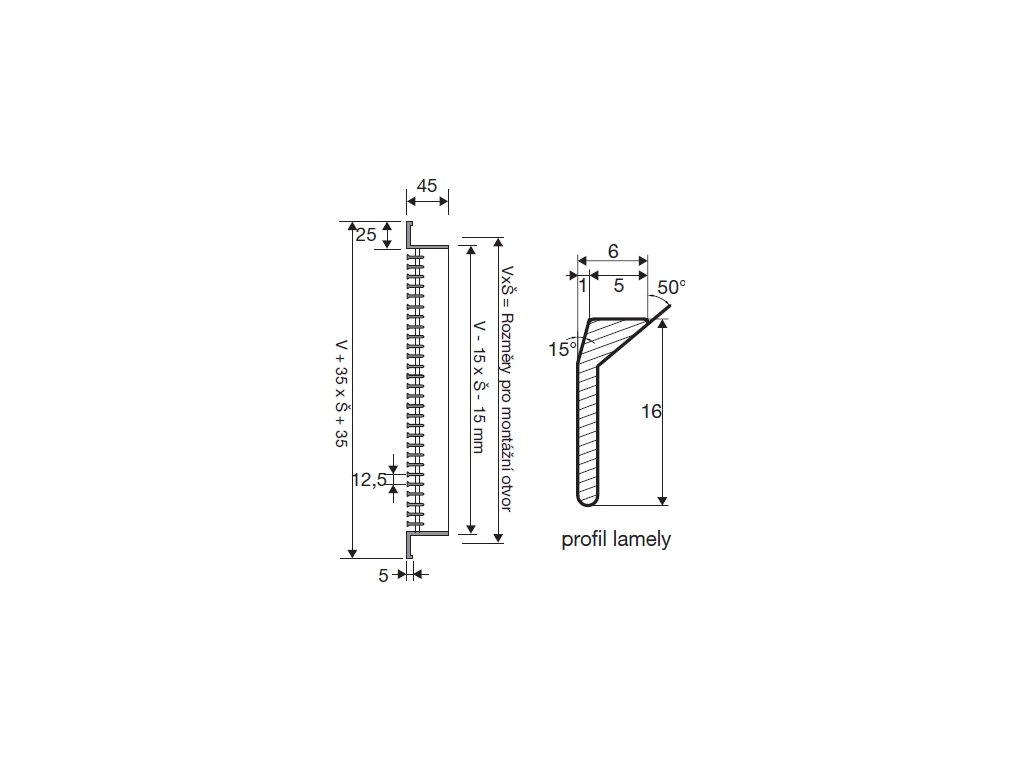

Stěnové mřížky slouží k estetickému zakrytí větracího otvoru u větracích a klimatizačních zařízení. Jsou určeny pro přívod i odvod vzduchu. Rozteč horizontálních pevných lamel je 12,5 mm. Šířka pohledového rámečku je 25 mm. Stěnové mřížky mají profi l lamely s úhlem natočení 0° nebo 15° viz řez. Jednořadé mřížky nejsou standardně vybaveny regulací průtoku vzduchu. Možné zajistit použitím regulace R1.
Mezi hlavní výhody patří:
nízká hladina hluku
snadná montáž do potrubí či na stěnu
dobré nastavovací parametry
možnost usměrňování proudu vzduchu
široká paleta barevných odstínů
jednoduchá konstrukce
Konstrukce
Obdélníkové mřížky jsou standardně vyrobeny z Al profilu opatřeného transparentním eloxem. Vypalovací barva v základních odstínech RAL za příplatek, ostatní barevné varianty na vyžádání.
Instalace
mřížek řady MSU se provádí pomocí upevňovacích rámečků na potrubí nebo na stěnu. Otvor pro mřížku je u základní rozměrové řady (Š) x (V).
Montáž
standardně dle montážních pružin. Případně je možné dodat na přání mřížky s předvrtanými otvory pro šrouby, upevnění pomocí magnetů nebo nastavitelných svorníků.
Příslušenství
plenum boxy z pozinkované oceli, standardní nebo izolované
regulační klapka R1 vyrobená z pozinkované oceli opatřená regulačními listy s protiběžnými pohybem
pozední rámečky z pozinkovaného ocelového plechu
Mezi hlavní výhody patří:
nízká hladina hluku
snadná montáž do potrubí či na stěnu
dobré nastavovací parametry
možnost usměrňování proudu vzduchu
široká paleta barevných odstínů
jednoduchá konstrukce
Konstrukce
Obdélníkové mřížky jsou standardně vyrobeny z Al profilu opatřeného transparentním eloxem. Vypalovací barva v základních odstínech RAL za příplatek, ostatní barevné varianty na vyžádání.
Instalace
mřížek řady MSU se provádí pomocí upevňovacích rámečků na potrubí nebo na stěnu. Otvor pro mřížku je u základní rozměrové řady (Š) x (V).
Montáž
standardně dle montážních pružin. Případně je možné dodat na přání mřížky s předvrtanými otvory pro šrouby, upevnění pomocí magnetů nebo nastavitelných svorníků.
Příslušenství
plenum boxy z pozinkované oceli, standardní nebo izolované
regulační klapka R1 vyrobená z pozinkované oceli opatřená regulačními listy s protiběžnými pohybem
pozední rámečky z pozinkovaného ocelového plechu
Doplňkové parametry
Kategorie: | MSU 25 1.1 - uzavřené, jednořadé, úhel natočení lamel 15° |
---|---|
Tvar mřížky: | Obdélník (hranaté) |
? Místo instalace: | Interiér, Nábytek |
? Šířková kategorie mřížky [mm]: | 1150-1200 |
? Výšková kategorie mřížky [mm]: | 150-200, 200-250 |
Ak (m2): | 0,1379 |
Barva: | stříbrná |
Dpt max (Pa): | 20 |
Dpt min (Pa): | 5 |
Lwa max (dB(A)): | 49 |
Lwa min (dB(A)): | 35 |
Materiál: | Kov, Kov, korozivzdorný, Hliník |
Q max (m3/h): | 2590 |
Q min (m3/h): | 1270 |
? Rozměr hranatého potrubí [mm]: | 1200x200 |
? Šířka [mm]: | 1200 |
X(0,25) max (m): | 28 |
X(0,25) min (m): | 14 |
? Výška [mm]: | 200 |
? Příruba: | Ano |
Značka: | Brofer |
? Designové: | Ano |
