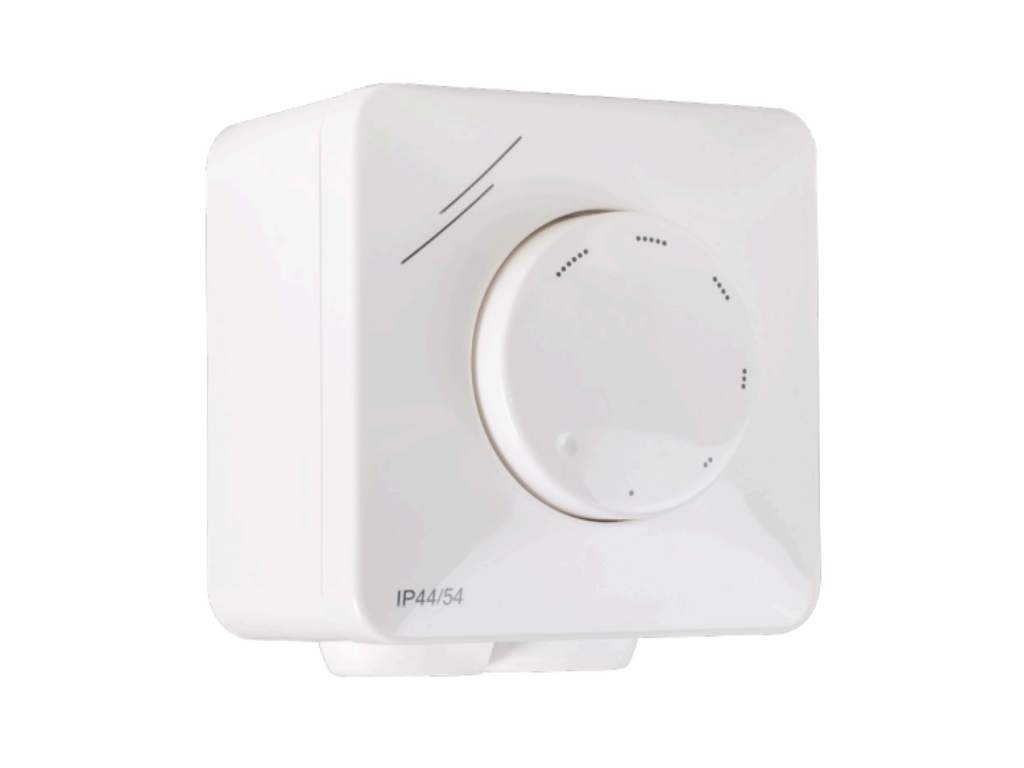

MTY 2,5 A Regulátor otáček

Detailní popis produktu

Regulátor otáček pro jednofázové motory. Reguluje rychlost ventilátoru od nízké po vysokou. Určeno pro jednofázové napěťově řiditelné motory s maximálním proudem 2,5 A. Minimální otáčky lze nastavit pomocí vnitřního trimru. Skříň umožňuje montáž na omítku (IP44) nebo povrchovou montáž (IP54). Řízení fázového úhlu – technologie Triac – se používá ke změně napětí motoru a k regulaci otáček motoru.

Ruční ovládání motoru

Pomocí otočného knoflíku lze otáčky ventilátoru nastavit od nízké po vysokou otáčením knoflíku ve směru hodinových ručiček. Tento knoflík má polohu OFF. Otočením knoflíku proti směru hodinových ručiček se motor zastaví.

Jedna skříň, různé možnosti montáže

Kryt je vyroben z vysoce kvalitního plastu ASA. Tento materiál je odolný vůči UV záření, chrání před nárazy a hezky vypadá. Chrání elektroniku před vnikáním prachu, nečistot a vody. Třída ochrany je IP44 pro montáž na vestavbu a IP54 pro montáž na povrch.

Neregulovaný výstup

Neregulovaný výstup (230 VAC) je aktivní, když je motor povolen. Lze jej použít k ovládání klapky. Např. při deaktivaci ventilátoru je klapka uzavřena. Když je ventilátor aktivní, klapka je otevřená. Vždy běží. Pro deaktivaci polohy OFF připojte napájecí napětí k neregulovanému výstupu (↓ a N).

Instalace

Při instalování regulátoru do krabice ve zdi (standardně kruhová krabice KU68) nebo na panel elektrorozvaděče je potřeba odebrat spodní díl ochranné skříňky. Pro snadné připojeni kabelu elektroinstalace z horní, nebo dolní části jsou ve skříňce otvory o průměru 19 mm s gumovou záslepkou. Čidlo je připravené pro provoz po připojení kabelu ke svorkovnici a zemnícímu šroubku, nasazením krytu a dotažením pojistného šroubu.Při použiti regulátoru ve složitější vzduchotechnické sestavě je nutné trimrem pod víčkem nastavit takové minimální otáčky, aby se ventilátor rozběhl i při nejobtížnějších podmínkách (například při zanesení filtrů). Veškeré instalace musí být provedeny na základě odborného projektu kvalifikovaného projektanta elektrozařízení. Zařízení k elektrické síti musí připojit pouze osoba s odbornou kvalifikací v souladu s vyhláškou ČUBP č. 50/1978 Sb., §6.

UPOZORNĚNÍ

V některých případech při provozování ovládaného motoru na nízkých otáčkách může regulátor způsobovat rušivý hluk. V tomto případě je třeba použít transformátorový regulátor otáček.
