RDR 160-120 regulátor konstantního průtoku

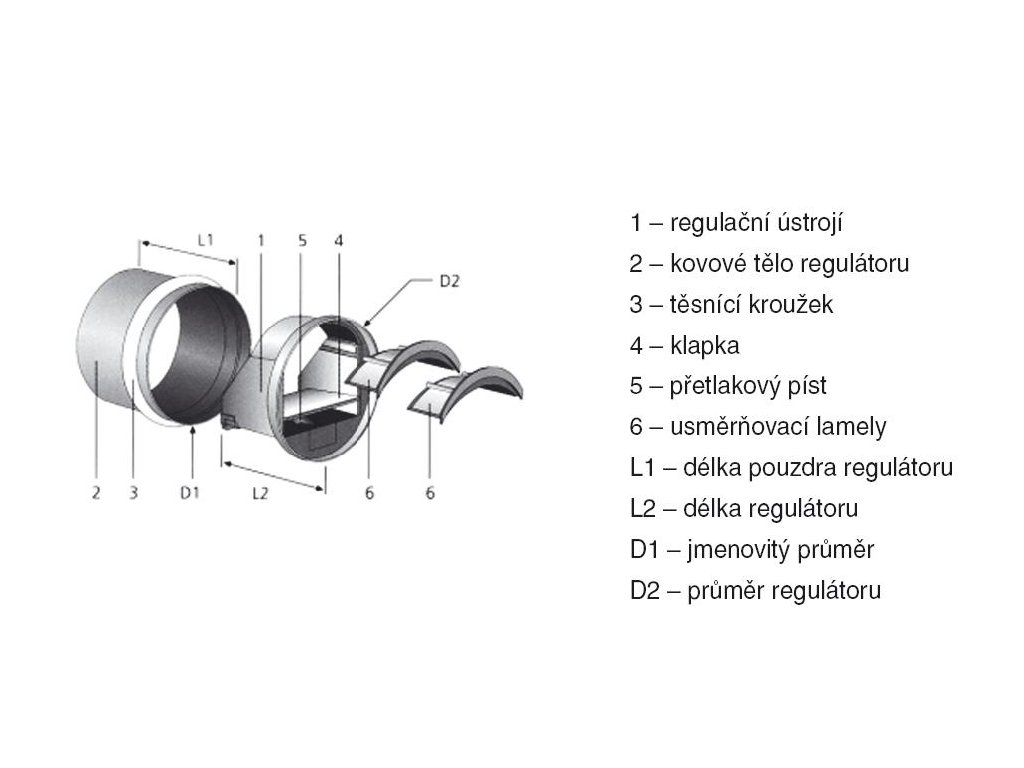

Regulátor je určen k vestavbě do potrubí zasunutím, slouží pro automatickou regulaci průtoku pro přívod nebo odvod vzduchu z kanceláří, v objektech bytové výstavby, školách atd. Zajišťuje konstantní hodnotu průtoku vzduchu nezávisle na tlakových podmínkách v potrubní síti. pro přívod nebo odvod jednoduchá konstrukce regulátoru dobré regulační vlastnosti jednoduché zaregulování rozsáhlých zařízení snadné čištění a údržba nízká hladina hluku snadná instalace Konstrukce Regulátor průtoku se skládá z kovového tělesa a regulačního ústrojí, které je pevně nastaveno na požadovaný průtok. Při zvětšení průtoku vzduchu vzroste rozdíl tlaků v regulátoru (odběry jsou na čelní ploše regulátoru), dojde k přivření klapky a tím ke zmenšení průtočného průřezu ventilu. Tím opět poklesne průtok na původní hodnotu. Instalace Regulátor průtoku vzduchu se instaluje zasunutím do potrubí v minimální vzdálenosti od distribučního elementu. V odvodním potrubí tato vzdálenost může být nejvýše jednonásobek průměru regulátoru. V přívodním potrubí tato vzdálenost může být nejvýše trojnásobek průměru regulátoru. Utěsnění ve zděři nebo potrubí se provádí těsnícím kroužkem, který je součástí regulátoru na jeho obvodu. Před montáží je nutno zkontrolovat neporušenost kroužku. Montáž vodorovně i svisle. Pozor Při projektování a montáži je nutno dbát na to, aby pracovní tlak ležel v oblasti pracovního tlaku a nepřekročil doporučené hodnoty regulátoru 50–200 Pa. V opačném případě regulátor neplní svoji funkci a může být zdrojem hluku. Regulátory nesmí být vestavěny nepřístupně do potrubí bez možnosti revize a výměny v rozporu s podmínkami uvedenými v článku montáž. Příklad provedení objednávky RDR - 100 - 15 Výrobek - průměr potrubí - průtok m3/h
