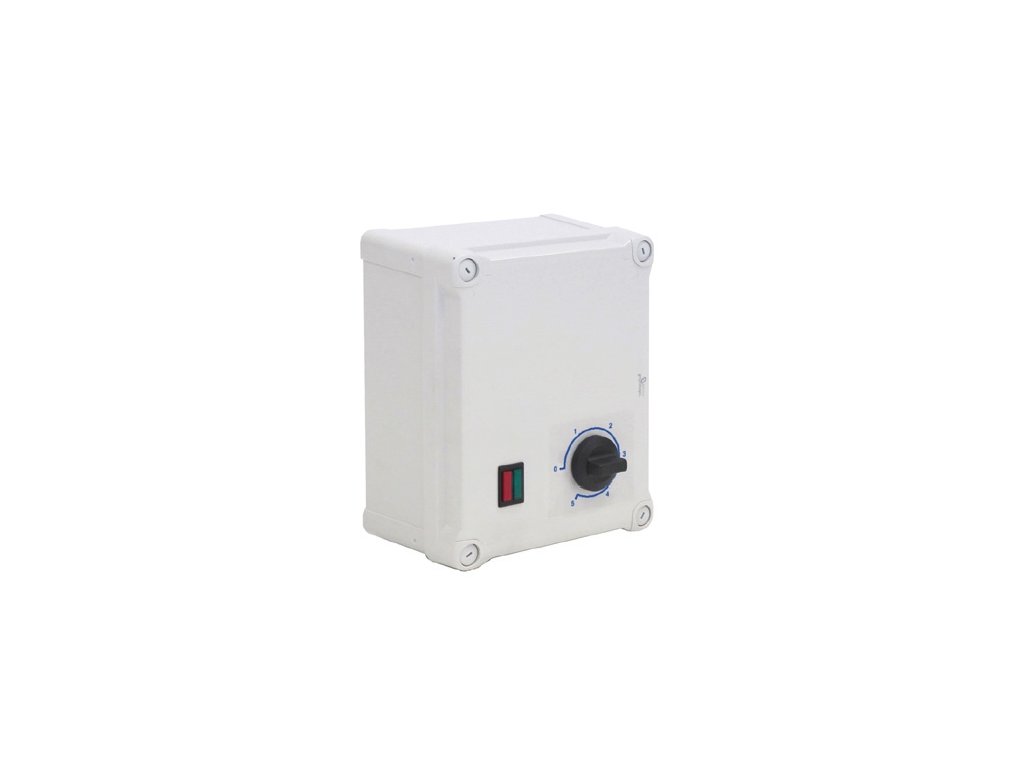

RDV 5,0 A regulátor otáček

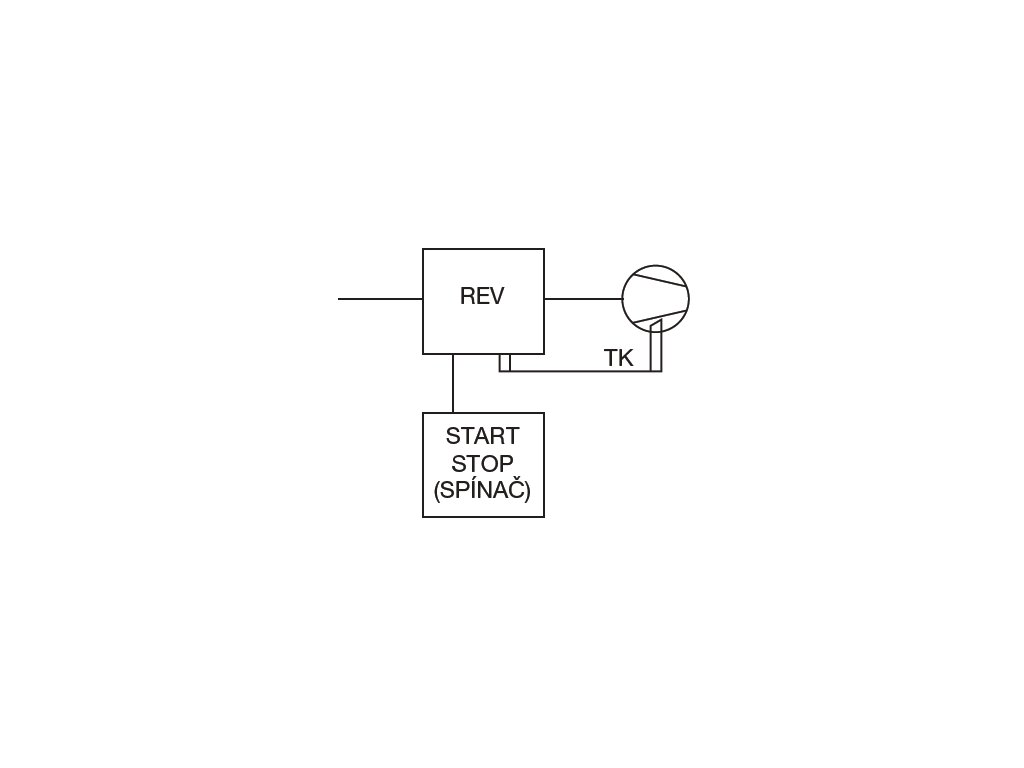

RDV/REV A Regulátor otáček se silovým 5ti stupňovým přepínačem – ovládá se přepínačem na skříni; START STOP dálkově volitelným spínačem. RDV/REV C Regulátor otáček s přepínáním výstupů v 5ti stupních pomocí stykačů – ovládá se vzdáleným sdělovacím přepínačem (DOC) nebo DO signálem z nadřazeného digitálního systému. RDV/REV E Regulátor otáček s přepínáním stykači, doplněný převodníkem napětí (PN) a zdrojem 24 V AC / DC pro analogové čidlo. Ovládá se přímo signálem ze vzdáleného čidla (0–10 V). Takto je možné automatické řízení otáček technologickou veličinou (kvalita vzduchu, koncentrace CO2, teplota, vlhkost, dif. tlak). RDV/REV Pětistupňové transformátorové regulátory otáček jsou určeny k regulaci asynchronních motorů s odporovou kotvou, které jsou k tomu výrobcem doporučeny. Ručně ovládané regulátory mají na čelním panelu šestipolohový přepínač (VYPNUTO, 5 regulačních stupňů). Použité toroidní transformátory mají malý ztrátový výkon a jsou vybaveny teplotní ochranou vinutí pomocí termokontaktů. Regulátory jsou dodávány ve třech funkčních provedeních (bloková schémata jsou na následující stránce). Popis Ve skříni jsou umístěny transformátory, svorkovnice, relé a přepínače. Provedení s dálkovým ovládáním je zajištěno pomocí jednoduchých ovladačů, které umožňují Start, Stop ventilátoru, signalizují Pohotovost a některé umožňují i nastavení otáček. U regulátoru s převodníkem napětí lze programovat úrovně, kdy dojde k přepnutí, hysterezi jednotlivých stupňů. Při přepínání nejprve dojde k vypnutí všech stupňů a s časovou prodlevou (programově 6 nebo 20 s) se zapne další stupeň. Základní technické údaje napájecí napětí: 230 V (REV), 400 V (RDV) výstupní proud: 1,5 – 3 – 5 – 7 – 10 A (REV) 1,2 – 2,5 – 5 – 7 – 10 A (RDV) (číselná hodnota udává maximální fázový proud v amperech) krytí: IP54 do proudu 10 A, IP20 ostatní typové označení: písmeno za číslicí udávající hodnotu proudu označuje provedení regulátoru A, C, E Montáž, údržba a servis Každá instalace musí být provedena na základě odborného projektu kvalifikovaného projektanta elektroinstalace nebo odborné firmy, která provede správný výběr regulátoru. Instalaci a uvedení do provozu smí provádět pouze odborná elektromontážní firma s oprávněním dle Živnostenského zákona. Před montáží je nutno regulátor pečlivě zkontrolovat, zejména zda některý díl není mechanicky poškozen a zda jsou v pořádku izolace vodičů. Výkonový regulátor je vhodné instalovat v blízkosti ventilátoru, např. do strojovny nebo do podhledu tak, aby bylo možné provádět jeho výchozí a periodické revize. Regulátor lze umístit pouze ve svislé nebo vodorovné poloze na stěnu, na vzduchotechnické potrubí nebo na pomocnou konstrukci. Upevnění regulátoru se provádí čtyřmi šrouby v otvorech základny regulátoru. Montáž musí být provedena vždy s ohledem na hmotnost regulátoru, snadné připojení kabelů elektroinstalace, servisní přístup a volné chlazení. Při montáži je nutno dbát na to, aby nebyl znečištěn vnitřní prostor regulátoru, který obsahuje citlivé elektromechanické součásti. Zvláště je třeba zajistit, aby nedošlo v důsledku stavební činnosti k vniknutí nečistot (prach, písek, omítkové směsi apod.). Vzdálené ovládání je možno montovat do vzdálenosti max. 50 m od regulátoru na stěnu do místa obsluhy. Upozornění Při použití regulátorů je nutno vždy zkontrolovat, že v žádné poloze regulátoru a v žádném provozním stavu ventilátoru (zavřené nebo otevřené klapky, čisté nebo zanesené filtry atd.) není překročen jmenovitý proud ventilátoru. Pokud není motor ventilátoru vybaven termokontaktem, musí být nadproudové jištění ventilátoru vždy osazeno za regulátorem a hodnota jistícího prvku musí vždy odpovídat jmenovitému proudu ventilátoru. Jištění regulátoru je umístěno před regulátorem otáček. Regulátory nesmí být přetěžovány proudem překračujícím maximální povolený proud Imax (připojením nesprávného ventilátoru, chodem ventilátoru v nepracovní oblasti atd.). Další podrobnosti naleznete v návodu k používání regulátorů.
