S&P SABIK 500 rezidenční rekuperační jednotka

Detailní popis produktu

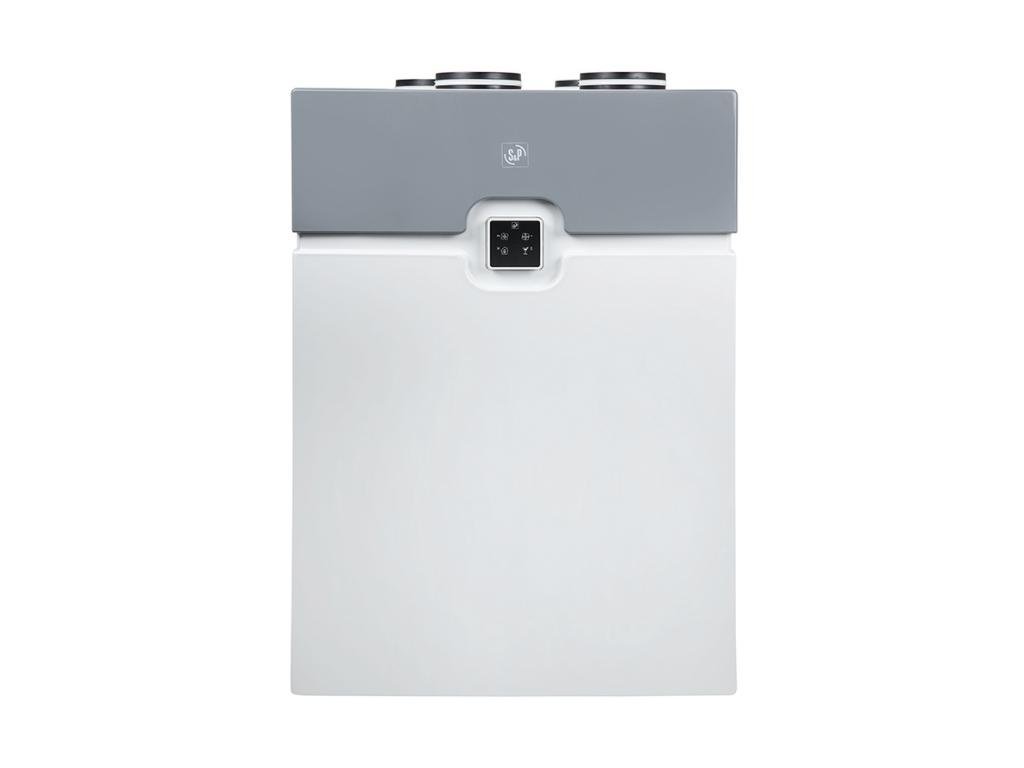

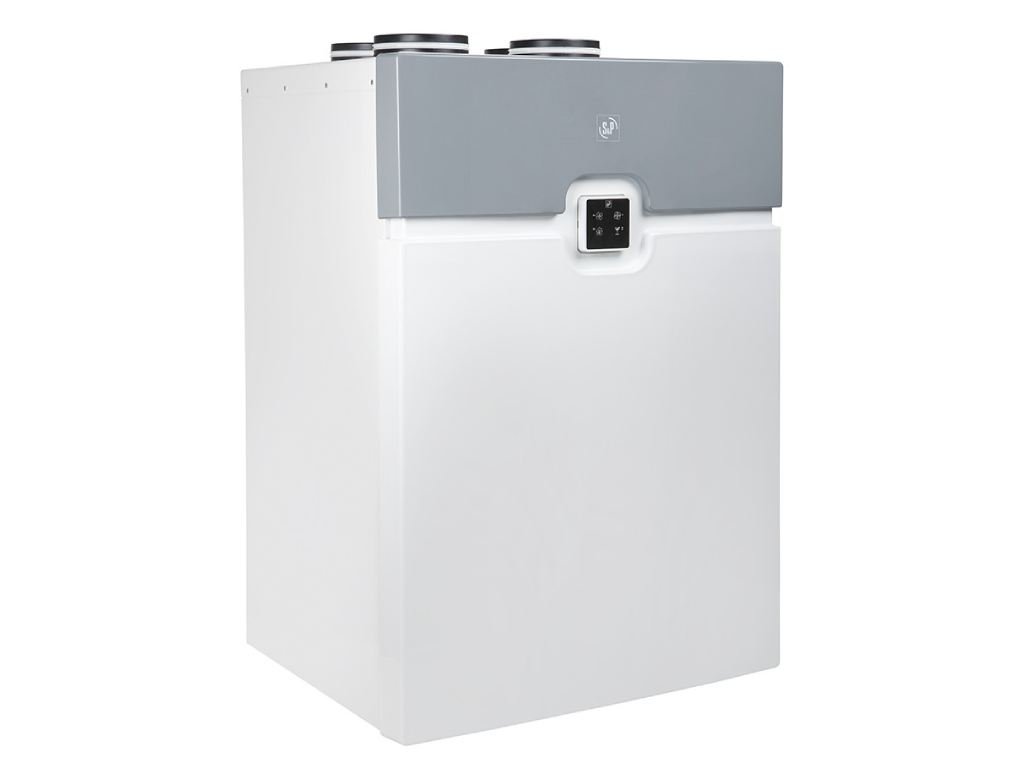

Domácí rekuperační jednotka SABIK 500 od španělského výrobce Soler & Palau s vysokou účinností protiproudého výměníku tepla až 94 %, EC motory s nízkou spotřebou a průtokem vzduchu 550m3/h (100 Pa). Jednotka zajišťuje kontinuální a vyvážený systém větrání, odsávání vlhkého vydýchaného vzduchu z vlhkých místností a zároveň přivádění temperovaného a filtrovaného čerstvého vzduchu do obytných místností.

Jednotku lze vybavit vestavným předehřevem SABIK-PH. V případě požadavku na dohřev přívodního vzduchu můžete použít naše potrubní ohřívače MBE a MBW s odpovídajícími regulačními prvky.

Hlavní vlastnosti

• Účinnost rekuperace až 94%
• Nízká spotřeba díky EC motorům
• Minimální hladina hluku

• Automatický/manuální bypass

• Snadná instalace

• Snadná obsluha

Jednotka je součástí programu Nová zelená úsporám pod kódem SVT30865.

Regulace

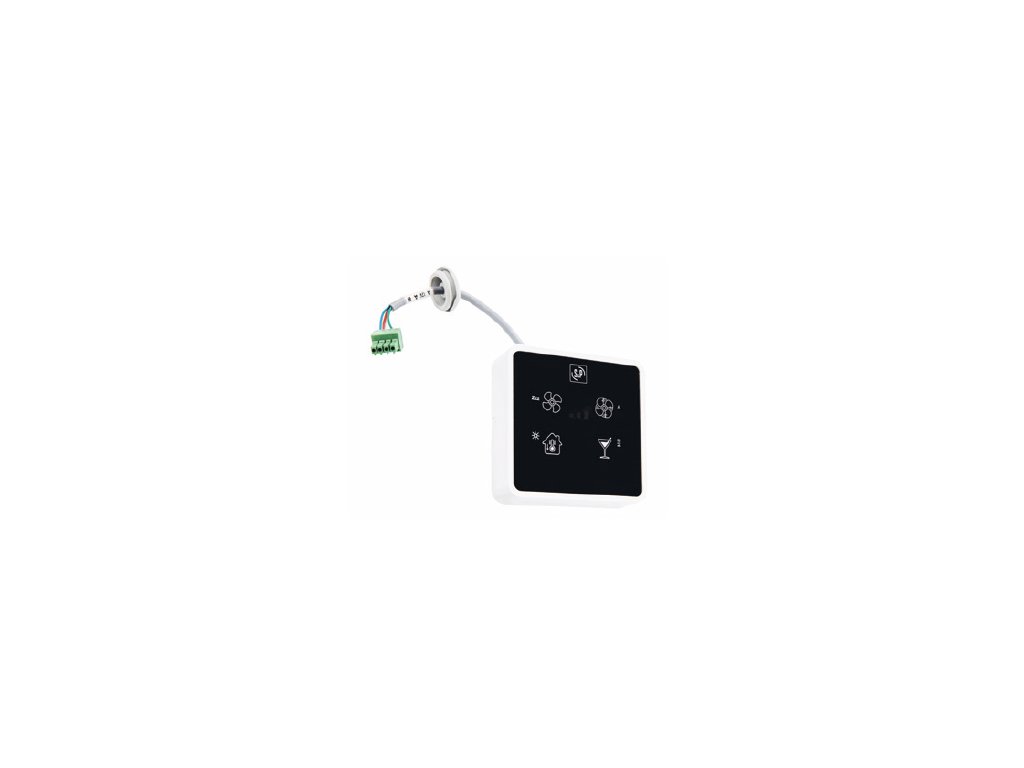

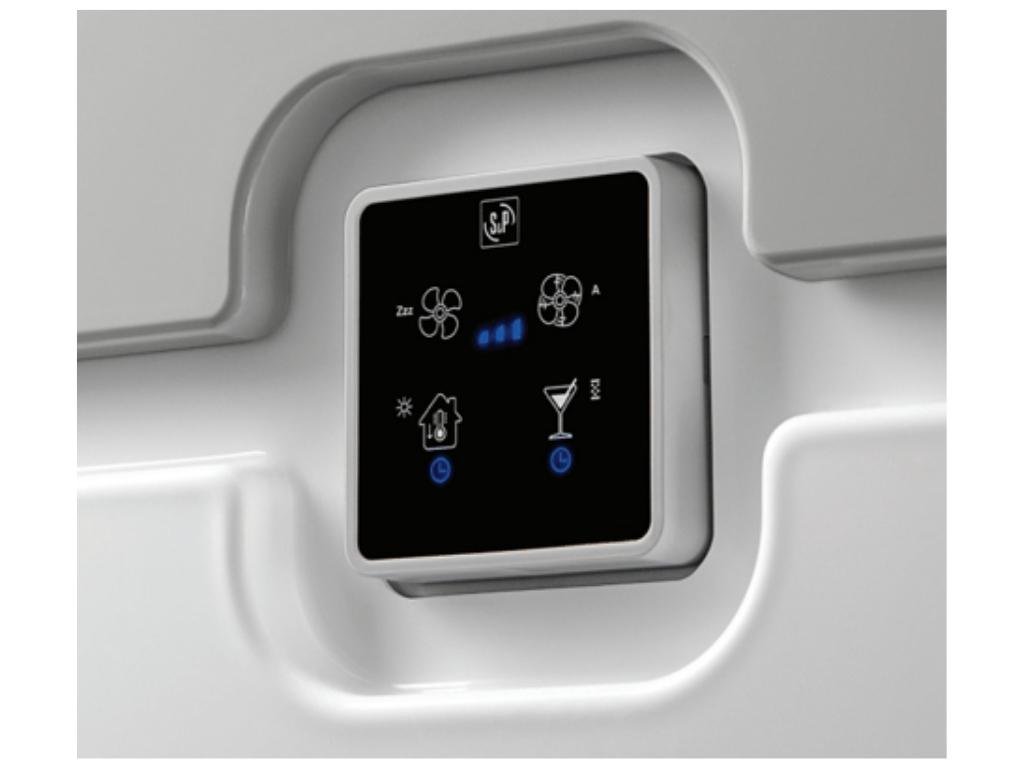

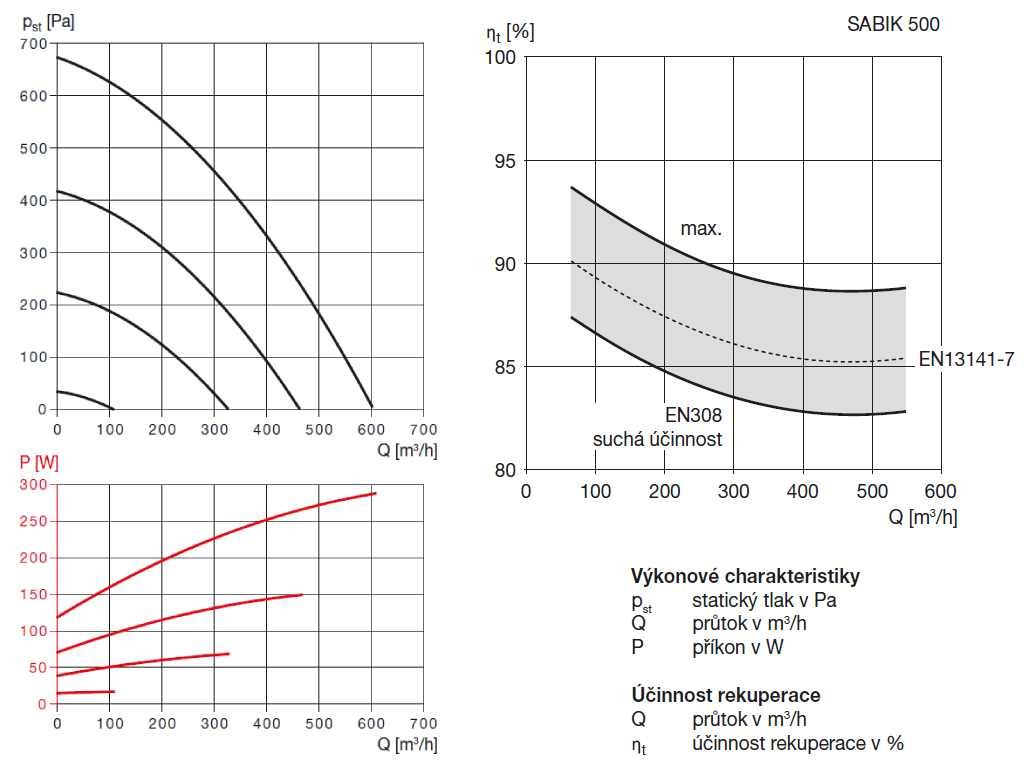

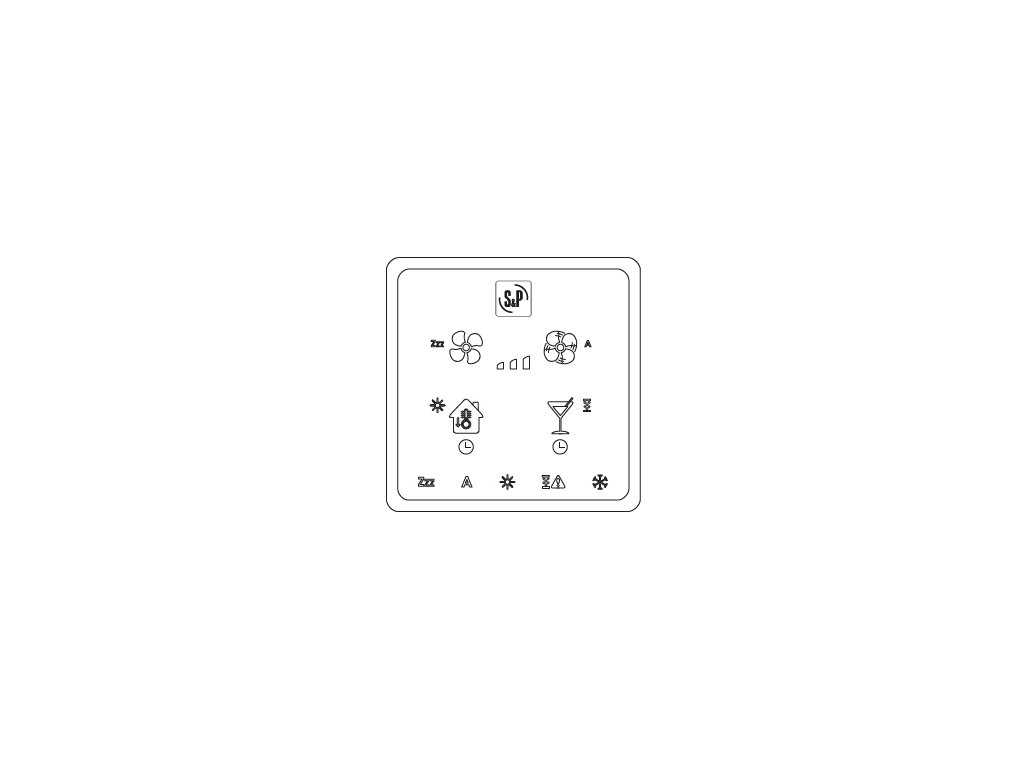

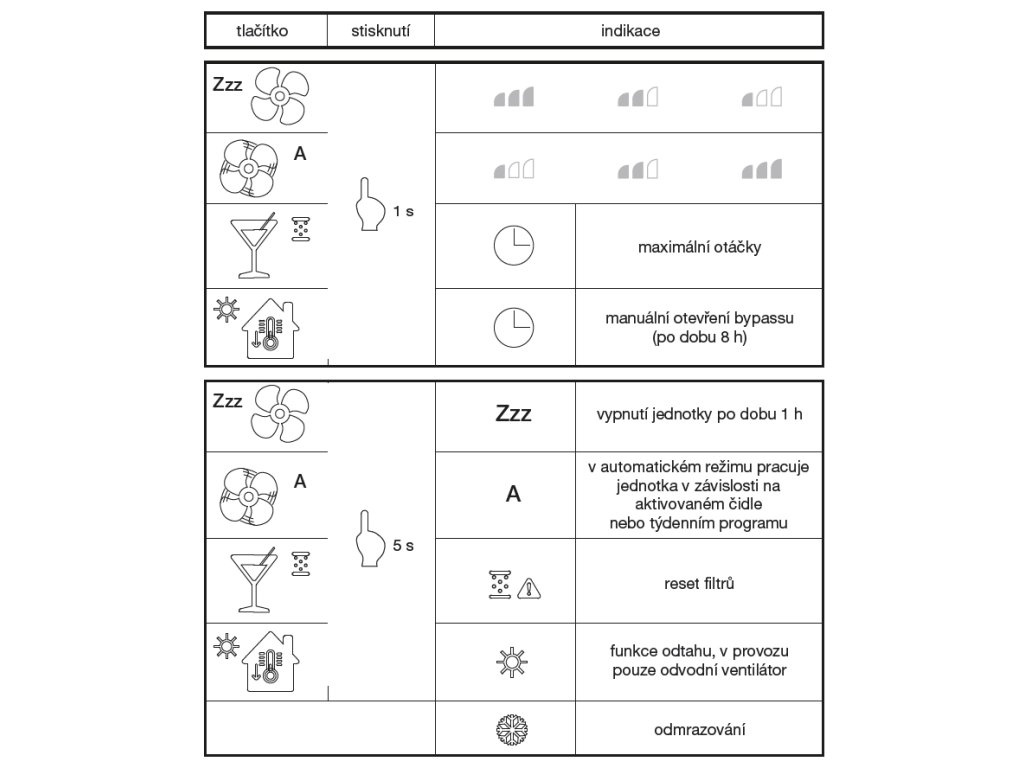

Jednotka je vybavena plně automatickým řídicím systémem, který v kombinaci se čtyřmi senzory teploty a relativní vlhkosti zajišťuje plynulou regulaci otáček dle aktuálního požadavku, bez nutnosti jakéhokoliv dalšího zásahu do ovládání jednotky. Ve výkonových charakteristikách jsou vyznačeny křivky pro jednotlivé otáčky (podrobnosti viz návod k obsluze). Designový drátový ovladač umožňuje manuální přepínání otáček ventilátorů, ovládání by-passu, zapnutí funkce BOOST, aktivaci automatického provozu, nočního vychlazování a signalizaci zanesení filtrů. Další nastavení jednotky se provádí pomocí DIP přepínačů a potenciometrů na řídicí elektronice jednotky (po sejmutí předního krytu). Jednotka má čtyři přednastavené týdenní programy, z nichž jeden umožňuje automatický provoz od čidla vlhkosti, vestavného senzoru VOC (volitelné příslušenství) nebo nadřazeného analogového signálu 0-10 V. Jednotka zajišťuje provoz až do venkovní teploty -15 °C s vestavným předehřevem. Jednotky SABIK je možné doplnit o vestavný modul zajišťující regulaci na konstantní průtok vzduchu SABIK-NEMBUS-SF. Přes externí modul SPCM existuje možnost připojení ke ConnectAir (cloud S&P).

Technické vlastnosti

Skříň je vyrobena z ocelového galvanicky pozinkovaného plechu a je nalakována práškovou barvou v šedobílé kombinaci. Vnitřní konstrukce je z vysoce kvalitního EPP. Na horní straně jednotky jsou 4 hrdla o průměru dle velikosti jednotky. Jednotka SABIK má navíc hrdlo pro výtlak čerstvého vzduchu na spodní straně skříně. Pravé nebo levé provedení získáme přepnutím přepínače na řídicí elektronice jednotky (po sejmutí předního krytu).

Na výtlaku a sání jsou radiální ventilátory s dozadu zahnutými lopatkami obsahující Jednofázové EC motory 230 V / 50 Hz. Jednotka je určena pro přímé napojení síťovou zástrčkou do zásuvky. Napájení je jednofázové 230 V / 50 Hz.

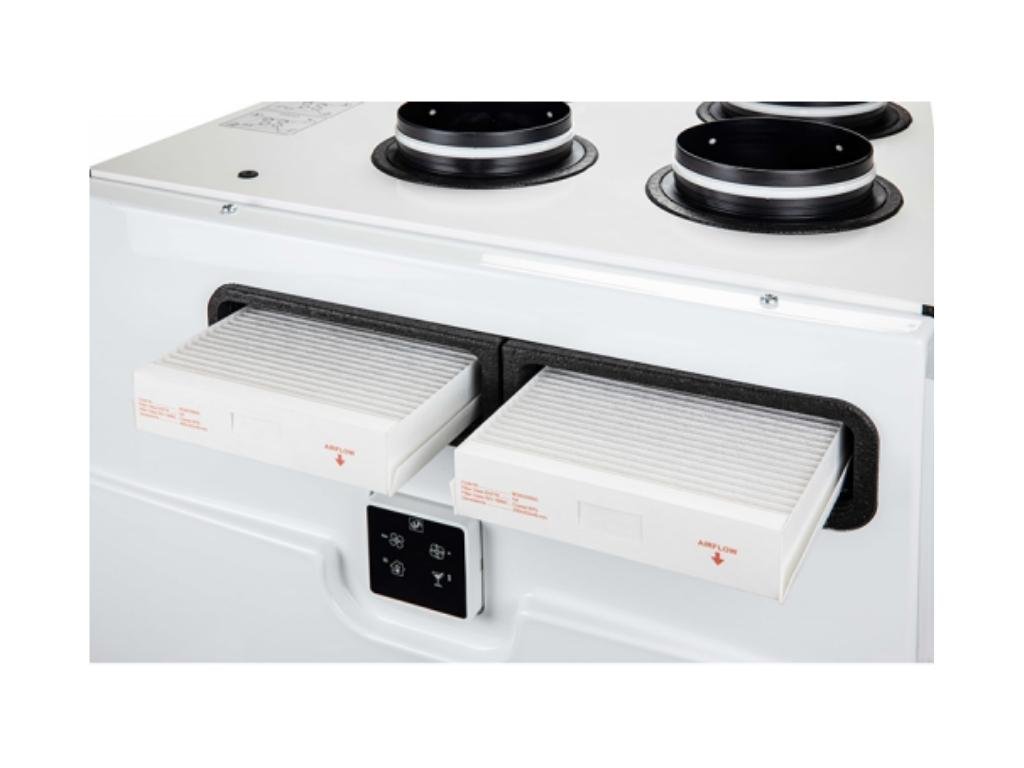

Plastový protiproudý výměník s teplotní účinností až 94 %. Výměník je přístupný po demontáži čelní stěny jednotky. Pro letní provoz je jednotka vybavena obtokem výměníku. Na sání čerstvého vzduchu je standardně deskový filtr G4 (ISO coarse 65%). Jako příslušenství lze dodat F7 (ISO ePM1 50%). Na sání odpadního vzduchu je standardně deskový filtr G4.

Montáž

Jednotka je určena k vertikální montáži do vnitřních prostor s minimální teplotou 12 °C, montáž na stěnu (součástí dodávky jsou držáky pro upevnění na stěnu). Pro zajištění většího odsazení od stěny je k dispozici volitelná montážní konzole SABIK-WMC. Jednotka musí být namontována tak, aby byl zajištěn dostatek prostoru pro otevření víka jednotky, výměnu filtrů, připojení odvodu kondenzátu (DN20) na odpad se sifonovým pachovým uzávěrem a pro provádění periodických revizí elektroinstalace.
