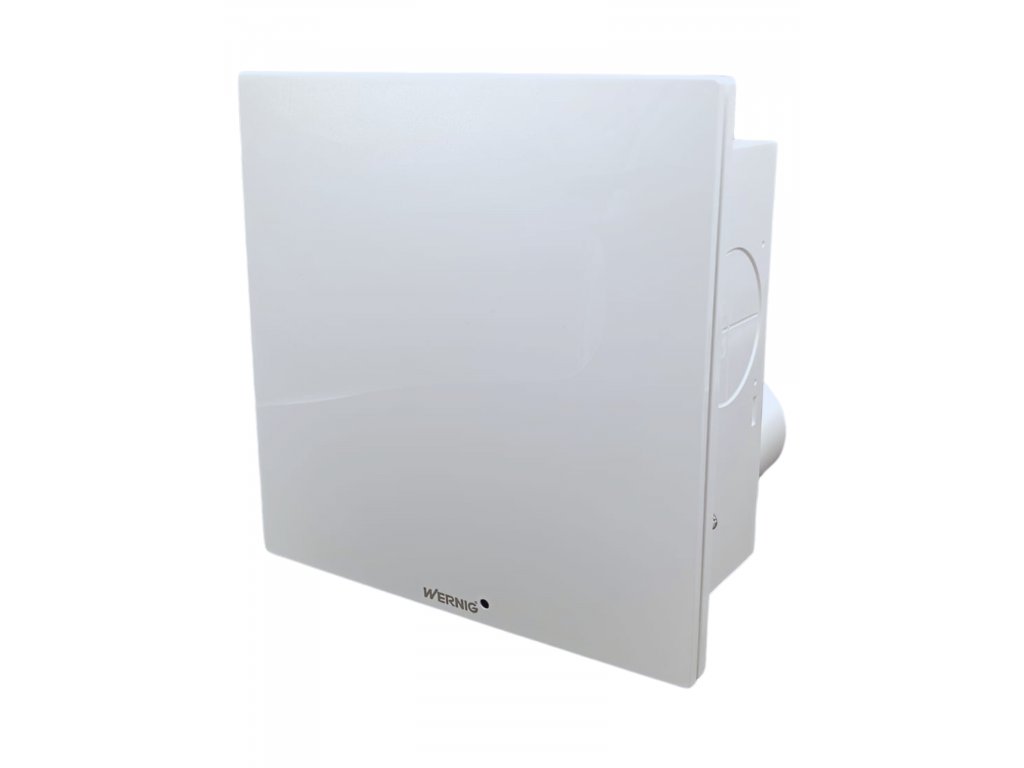

SILENT ECO U 60/GL Z dvouotáčkový radiální ventilátor k zabudování do podhledu
Kód: V14222
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro velmi náročné interiéry, architektonická řešení a pro odvod pachů přímo ze sanitární keramiky.
Skříň

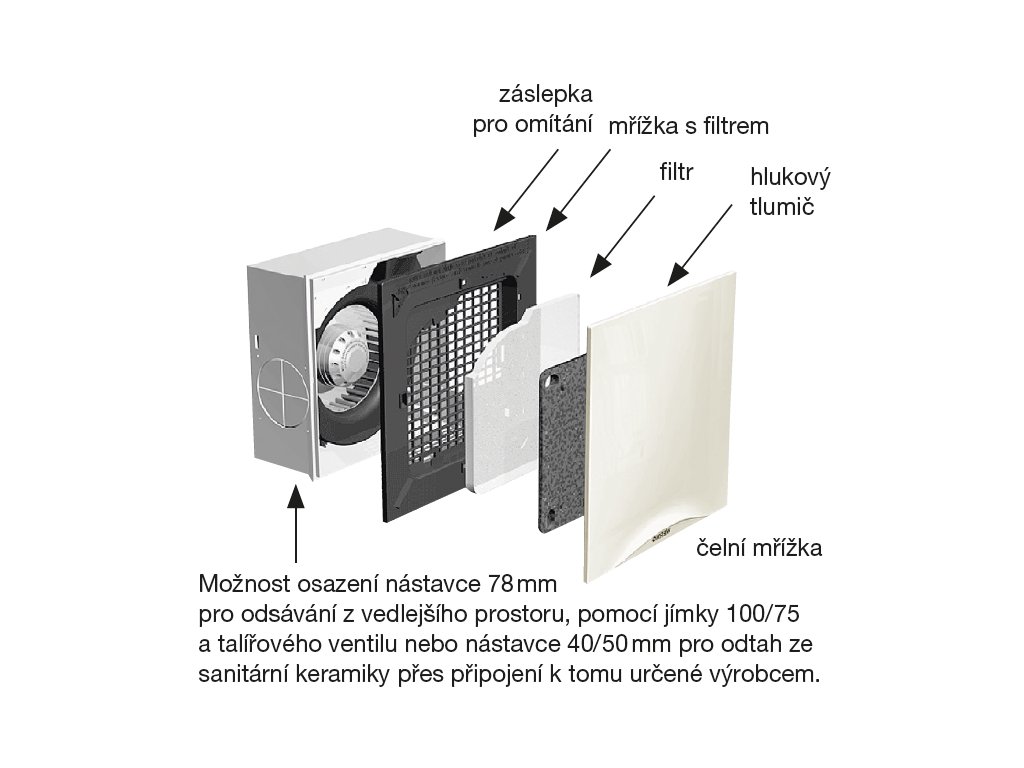

Skříň je z ABS, barva bílá. ECO-A má výtlak směrem dozadu, průměr výtlačného hrdla je 78 mm. ECO-U má výtlak dozadu (Z) nebo nahoru (H), pro potrubí s průměrem 75–80 mm. ECO-A F90 má výtlak zadního vývodu pro průměr 100 mm. Na výtlaku je zpětná klapka. Montáž je na stěnu, pod omítku nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku.
Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami, nalisované na vnějším rotoru.
Motor
Motor je asynchronní s vnějším rotorem, vysokou účinností a nízkou spotřebou. Motor má kuličková ložiska a je vybaven termopojistkou proti přetížení, max. teplota okolí je 40 °C. Krytí IPX5.
Svorkovnice

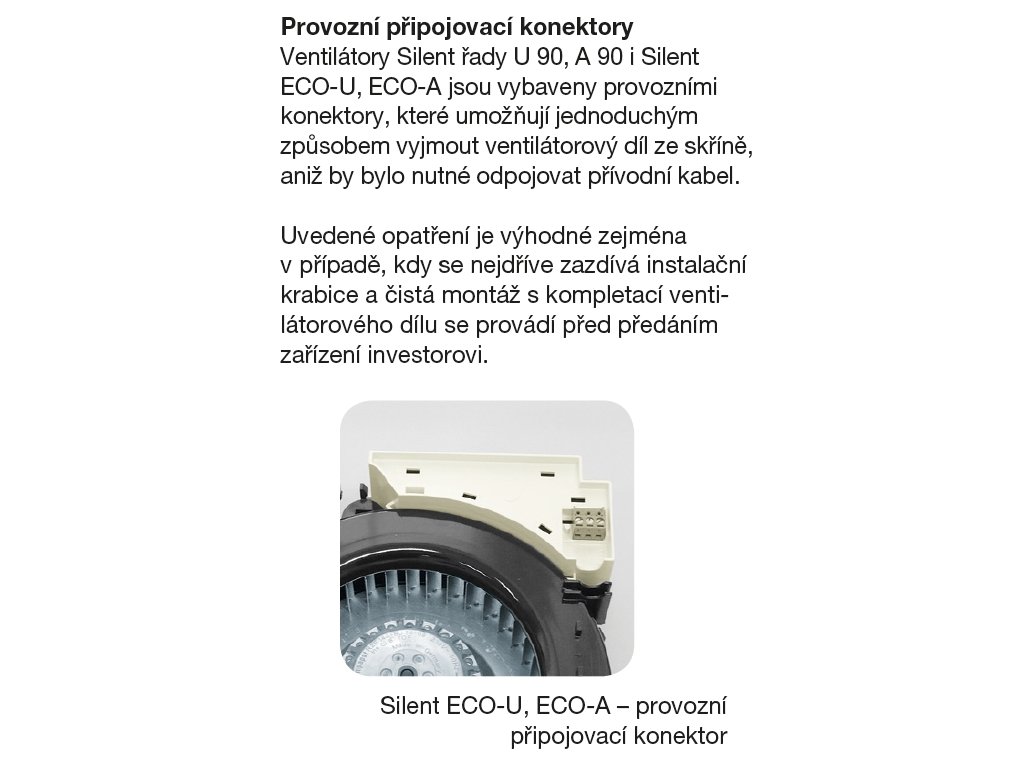

Svorkovnice je přístupná po demontáži čelní mřížky ve skříni ventilátoru.
Regulace otáček

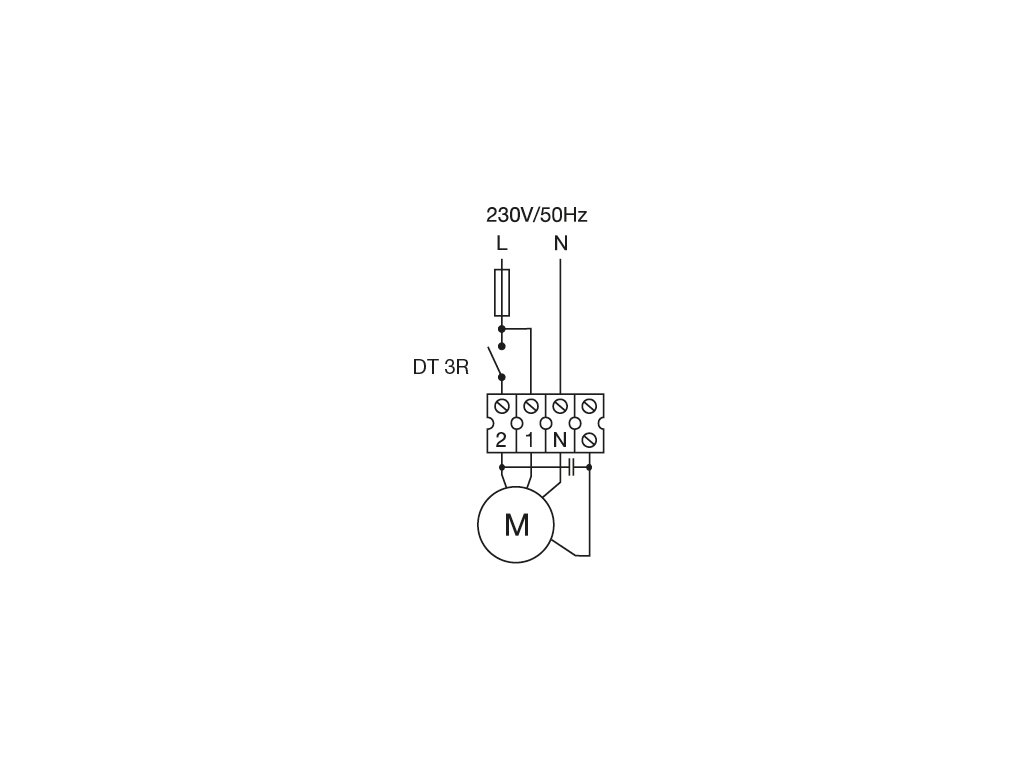

Regulace otáček se provádí elektronickými regulátory. K dispozici jsou též dvourychlostní ventilátory ECO-U GL, ECO-A GL.
Varianty
• Z – provedení pod omítku se zadním vývodem
• H – provedení pod omítku s horním vývodem
• GL– dvouotáčkové provedení
• F90 – protipožární provedení
• H – provedení pod omítku s horním vývodem
• GL– dvouotáčkové provedení
• F90 – protipožární provedení
Montáž

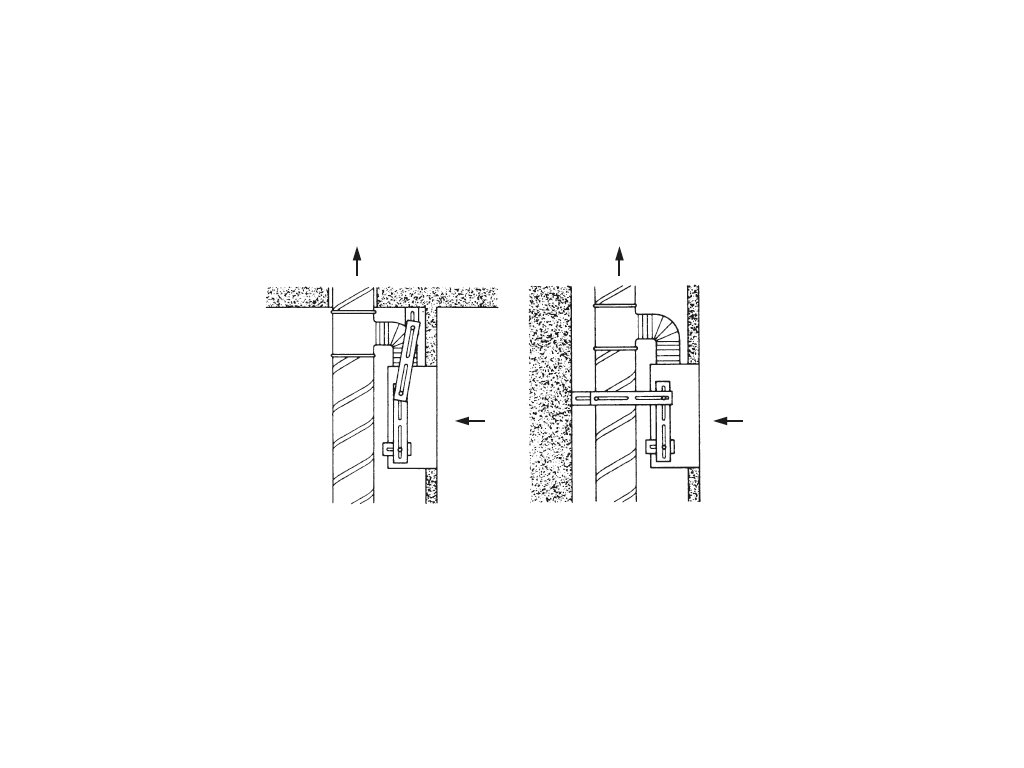

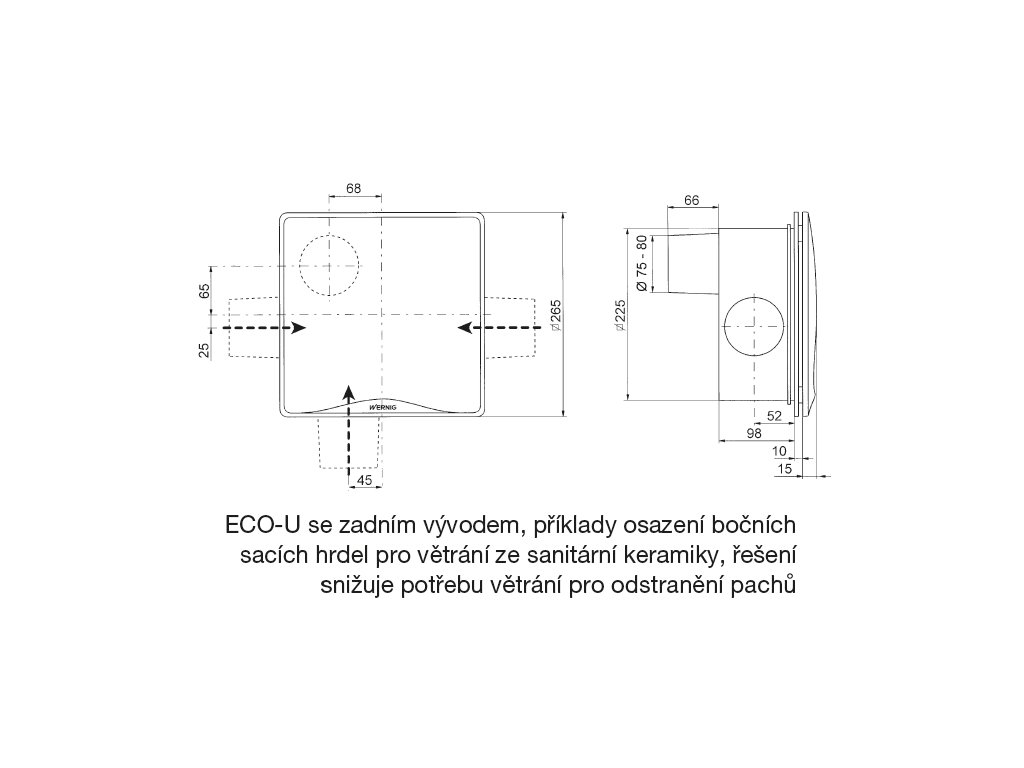

Montáž u ECO-U se provádí pod omítku nebo do podhledu, v horizontální i vertikální poloze. Nástavec pro odsávání vedlejších prostor lze podle potřeby umístit ze tří stran skříně, viz obrázek. Ventilátor se dodává sestavený, skříň je zakryta dočasným víkem proti zašpinění a po montáži se nahradí čelní deskou, která je volně přiložena. Na zvláštní objednávku lze dodat skříň, motorventilátor a čelní desku samostatně. Nepřesnost zazdění je možno vyrovnat pootočením čelní mřížky až o cca 10°. Montáž ECO-A se provádí na stěnu nebo na podhled.
Příslušenství
ECO-U neobsahuje nástavec pro odsávání vedlejších prostor, nutno objednat samostatně.
Pokyny
Ventilátory jsou vhodné pro velmi náročné interiéry, architektonická řešení a pro odvod pachů přímo ze sanitární keramiky.
Doplňkové parametry
| Kategorie: | Ventilátory Wernig SILENT ECO |
|---|---|
| Hmotnost: | 2 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 80 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 0-100 |
| ? 📂⚡ Kategorie příkonu (W): | 0-50 |
| ? ⚡ Napětí: | 230 V |
| Délka příruby ventilátoru [mm]: | 60-70 |
| 🎨 Barva: | bílá |
| ? 💧🔒 Krytí: | IP X5 |
| ⚙️ Kuličková ložiska: | Ano |
| 🌡️ Maximální teplota [°C]: | 40 |
| Otáčky (min-1): | 1900/1150 |

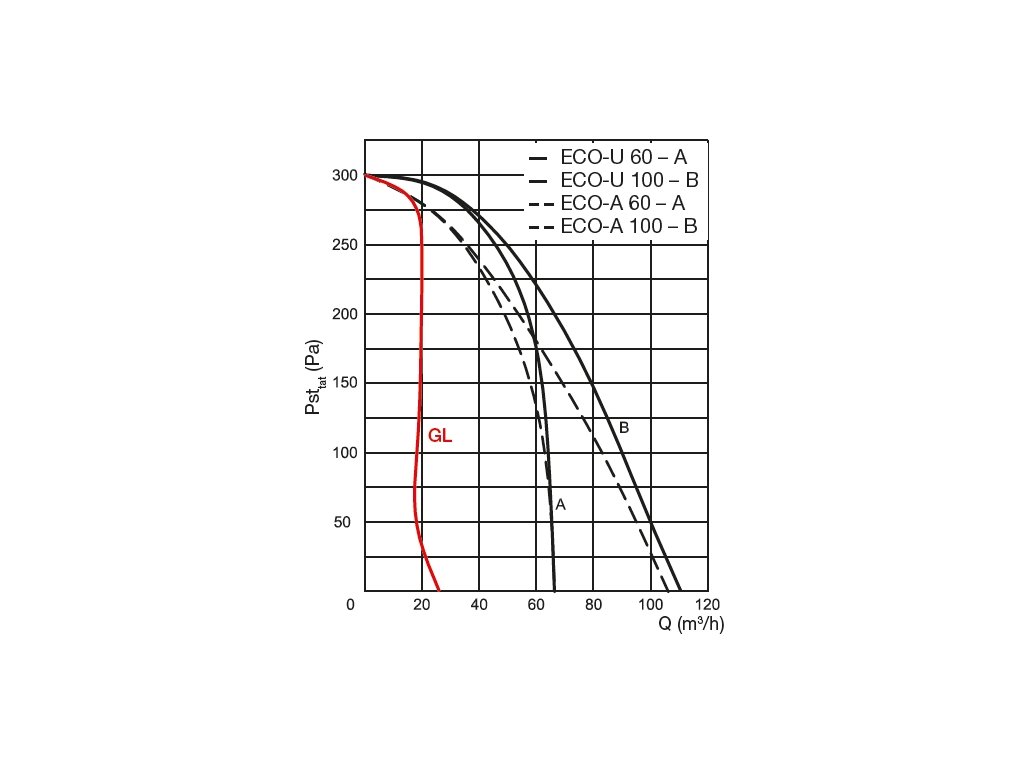

| Průtok (0 Pa) (m3/h): | 66/27 |
| Regulátor: | REB 1 |
| Výkon (W): | 11,2/4,5 |
| 🌀⏹️ Typ konstrukce: | Radiální |
| 🔄 Zpětná klapka: | Ano |
| 💧 Hygrostat: | Ne |
| 🔧 Motor: | AC |
| 📌 Umístění: | Do stěny, Do stropu |
| Hmotnost (kg): | 2 |
| Značka: | Wernig |
| 🏠🏢 Použití: | 🛁 Koupelna, 🚽 Toaleta, 🚿 Sprcha, 🚿 Sprchový kout, 🏨 Hotelová koupelna |
| ? Akustický tlak (hlučnost) (dB(A)): | 37/24 |
| Délka příruby ventilátoru [mm]: | 66 |
