SILENT U 90 Z malý radiální ventilátor
Kód: V14226
Související produkty
Detailní popis produktu

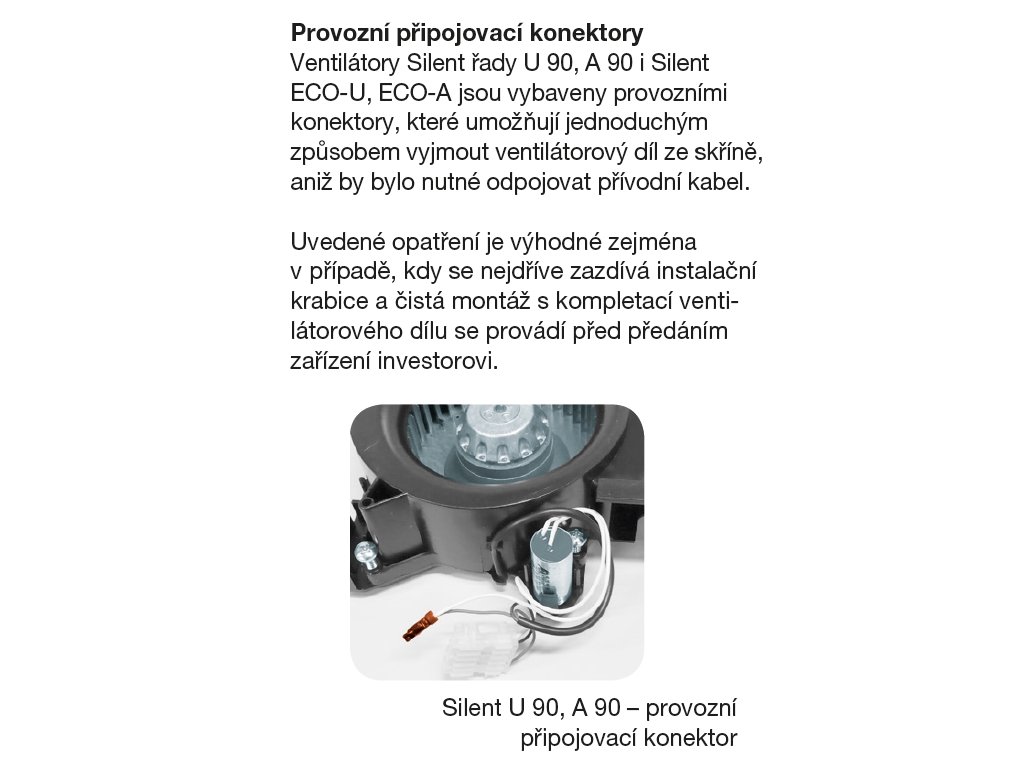

Ventilátory Silent jsou vybaveny provozními konektory, které umožňují jednoduchým způsobem vyjmout ventilátorový díl ze skříně, aniž by bylo nutné odpojovat přívodní kabel. Uvedené opatření je výhodné zejména v případě, kdy se nejdříve zazdívá instalační krabice a čistá montáž s kompletací ventilátorového dílu se provádí před předáním zařízení investorovi.
Skříň
Skříň je z ABS, barva bílá. A 90 má výtlak směrem dozadu, průměr výtlačného hrdla je 75 mm. U 90 má výtlak dozadu (Z) nebo nahoru (H), pro potrubí s průměrem 73–78 mm. Na výtlaku je zpětná klapka. Montáž je na stěnu, pod omítku nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku.
Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami, nalisované na vnějším rotoru.
Motor
Motor je asynchronní s vnějším rotorem a s rozběhovým kondenzátorem. Motor má kluzná ložiska a je vybaven termopojistkou proti přetížení, max. teplota okolí je 40 °C. Krytí IP45.
Svorkovnice
Svorkovnice je přístupná po demontáži čelní mřížky ve skříni ventilátoru.
Regulace otáček
Regulace otáček se provádí elektronickými regulátory. K dispozici jsou též dvourychlostní ventilátory A 90 GL, U 90 GL.
Varianty
U - provedení pod omítku
A - provedení na omítku (pouze zadní vývod)
Z - zadní vývod
H - horní vývod
F90 - protipožární provedení, viz protipožární SILENTY
GL - dvouotáčkový
A - provedení na omítku (pouze zadní vývod)
Z - zadní vývod
H - horní vývod
F90 - protipožární provedení, viz protipožární SILENTY
GL - dvouotáčkový
Montáž

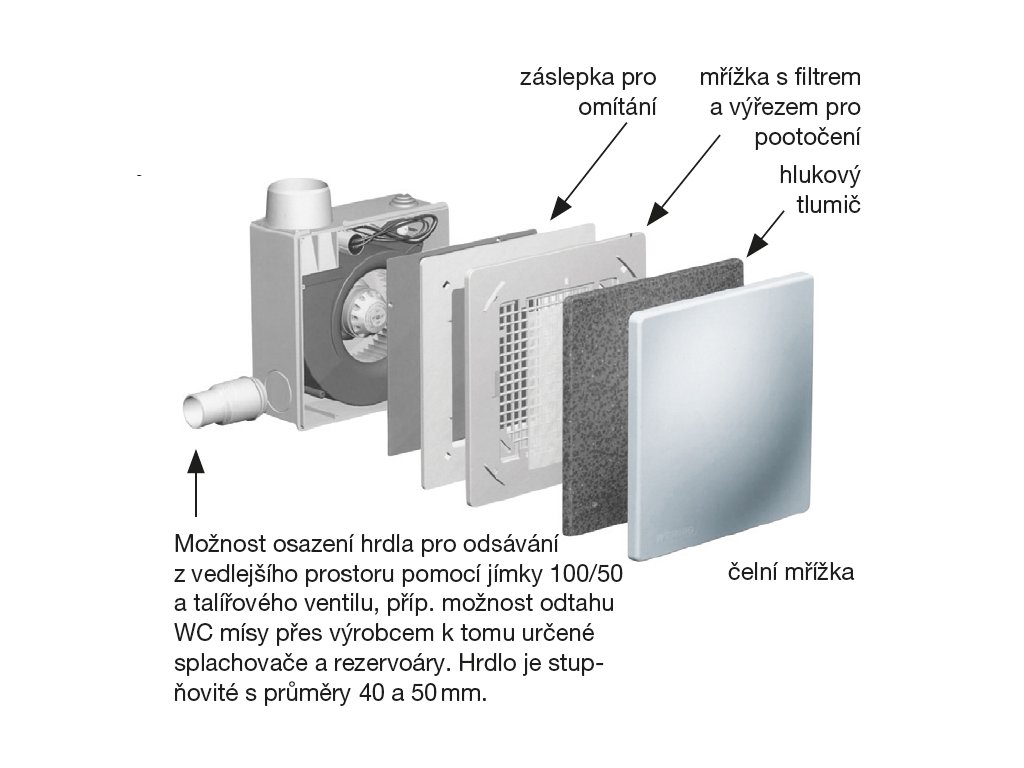

Montáž U 90 se provádí pod omítku nebo do podhledu, v horizontální i vertikální poloze. Nástavec pro odsávání vedlejších prostor lze podle potřeby umístit ze tří stran skříně, viz obrázek. Ventilátor se dodává sestavený, skříň je zakryta dočasným víkem proti zašpinění a po montáži se nahradí čelní deskou, která je volně přiložena. Na zvláštní objednávku lze dodat skříň a motorventilátor samostatně. Pokud je spodní díl ventilátoru zazděn nakřivo, je možno nepřesnost vyrovnat pootočením čelní mřížky až o cca 10°. Montáž A 90 se provádí na stěnu nebo na podhled.
Příslušenství
SILENT U 90 obsahuje jeden nástavec pro odsávání vedlejších prostor, další je možno objednat.
Pokyny
Ventilátory Silent jsou vybaveny provozními konektory, které umožňují jednoduchým způsobem vyjmout ventilátorový díl ze skříně, aniž by bylo nutné odpojovat přívodní kabel. Uvedené opatření je výhodné zejména v případě, kdy se nejdříve zazdívá instalační krabice a čistá montáž s kompletací ventilátorového dílu se provádí před předáním zařízení investorovi.
Doplňkové parametry
| Kategorie: | Řada radiálních ventilátorů Wernig SILENT |
|---|---|
| Hmotnost: | 2 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 80 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 0-100 |
| ? 📂⚡ Kategorie příkonu (W): | 0-50 |
| ? ⚡ Napětí: | 230 V |
| Délka příruby ventilátoru [mm]: | 43 |
| ? 💧🔒 Krytí: | IP 45 |
| 🌡️ Maximální teplota [°C]: | 40 |
| Otáčky (min-1): | 1900 |
| Regulátor: | REB 1 |
| Výkon (W): | 30 |
| 🔄 Zpětná klapka: | Ano |
| 🔧 Motor: | AC |
| 📌 Umístění: | Do stěny, Do stropu |
| Hmotnost (kg): | 2 |
| Značka: | Wernig |
| 🏠🏢 Použití: | 🛁 Koupelna, 🚽 Toaleta, 🚿 Sprcha, 🚿 Sprchový kout |
| ? Akustický tlak (hlučnost) (dB(A)): | 42 |
| Průtok (0 Pa) (m3/h): | 95 |
