Soler & Palau TD-EVO 150 diagonální potrubní ventilátor
Kód: V19649
Související produkty
Detailní popis produktu
Kvalitní, tichý, 3-otáčkový, diagonální potrubní ventilátor. Průtok až 560 m3/h, 32 dB(A), do 60°C, IP 44. Vyšší výkon, nižší hluk oproti starším modelům. Přípojné hrdlo s těsněním, kvalitní kuličková ložiska, záruka 5 let, renomovaný španělský výrobce S&P.
Skříň

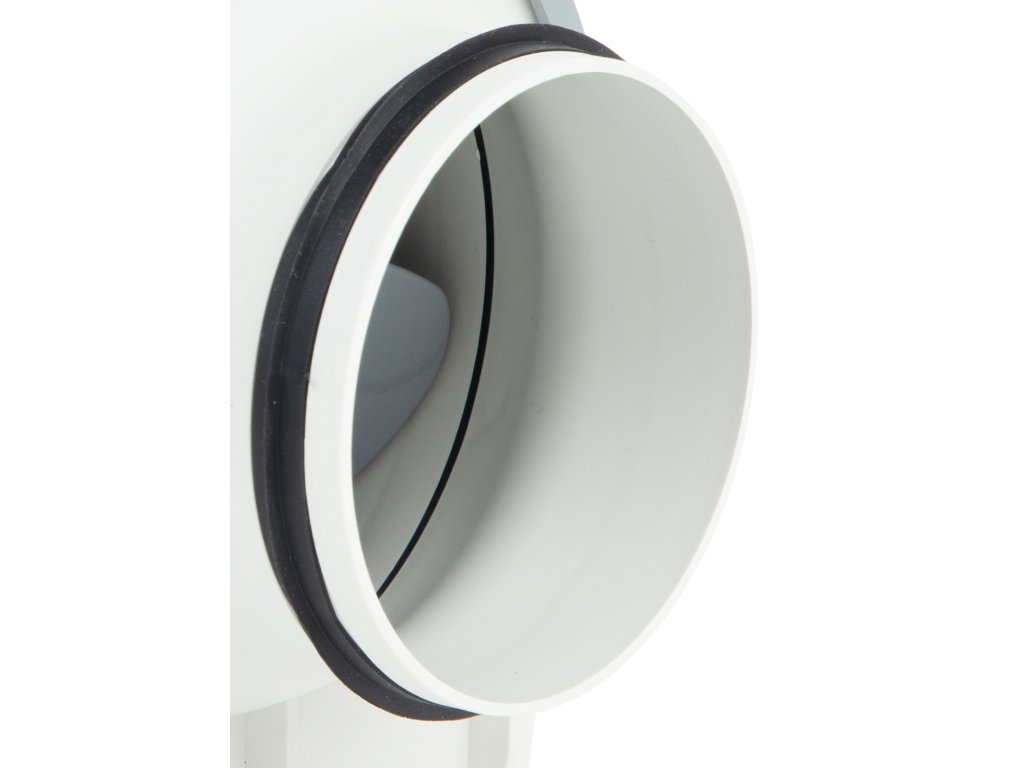

Skříň je vyrobena z tvrzeného plastu. Skříň se skládá z montážní lišty s dvěma hrdly, opatřenými těsněním a motoru, který je s hrdly spojen rychloupínacími sponami. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.
Oběžné kolo
Oběžné kolo je vyrobeno z plastu.
Motor
Střídavé motory ve ventilátorech TD-EVO 125 až TD-EVO 315 mají trojí vinutí, což umožňuje provoz s trojími otáčkami. Ventilátory TD-EVO VAR mají integrovaný triakový regulátor umožňující plynulou změnu výkonu dle nastavení potenciometru ve svorkovnici ventilátoru nebo analogovým vstupem 0–10 V. Motory jsou vybaveny tepelnou ochranou. Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída izolace F, krytí IP44. Napájecí napětí 230 V, 50/60 Hz.
Svorkovnice
Svorkovnice je umístěna na skříni ventilátoru.
Regulace otáček
U střídavých motorů s trojím vinutím TD-EVO se otáčky přepínají ve třech stupních pomocí regulátorů COM 3 nebo INTER 4P nebo lze použít regulaci změnou napětí regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). U modelu TD-EVO VAR se otáčky plynule regulují integrovaným triakovým regulátorem s analogovým vstupem 0–10 V. TD-EVO T s trojím vinutím se otáčky pouze přepínají. Možnost nastavení doby sepnutí 1–30 min.
Varianty
• TD-EVO základní provedení, tříotáčkové
• TD-EVO T provedení s nastavitelnou dobou sepnutí 1 až 30 minut, tříotáčkové
• TD-EVO VAR jednootáčkové provedení s integrovaným triakovým regulátorem a nastavitelnou dobou sepnutí 1 až 30 minut
• TD-EVO T provedení s nastavitelnou dobou sepnutí 1 až 30 minut, tříotáčkové
• TD-EVO VAR jednootáčkové provedení s integrovaným triakovým regulátorem a nastavitelnou dobou sepnutí 1 až 30 minut
Montáž
Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je doporučeno použít pružné připojení k potrubí.

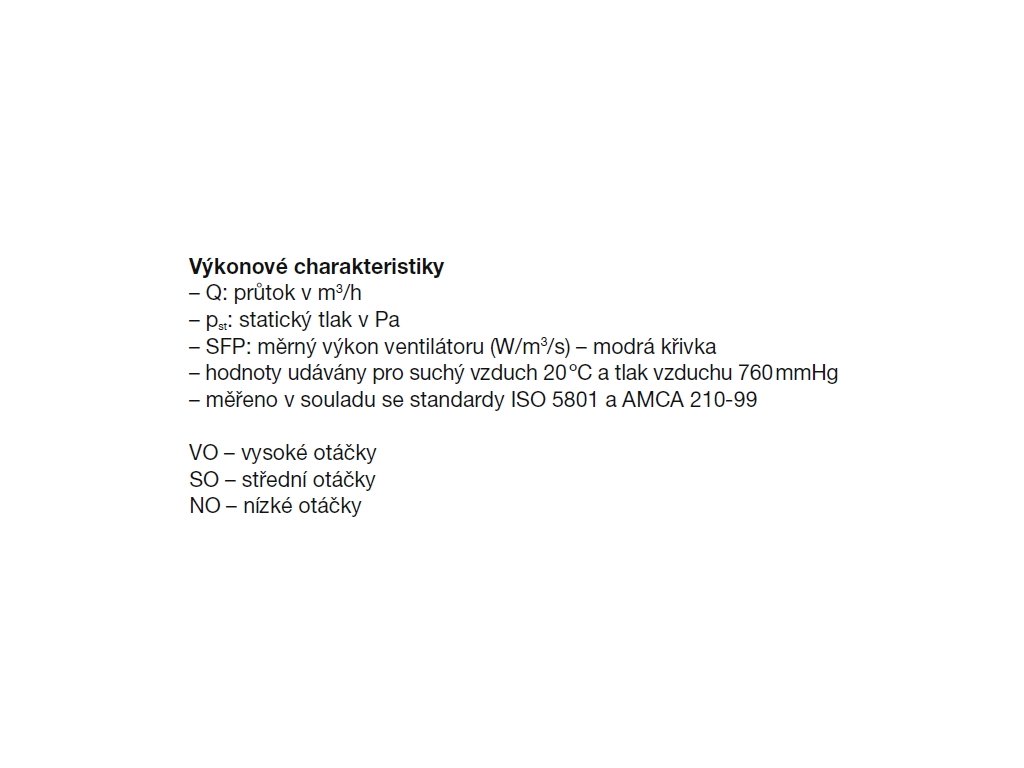

* akustický tlak do okolí je měřen ve vzdálenosti 3 m ve volném poli v pracovním bodě 2, 5 a 8 výkonové charakteristiky.
Doplňkové parametry
| Kategorie: | Diagonální ventilátory Soler & Palau TD-EVO |
|---|---|
| Záruka: | 5 let |
| Hmotnost: | 3 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 150 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 501-1000 |
| ? 📂⚡ Kategorie příkonu (W): | 0-50 |
| ? ⚡ Napětí: | 230 V |
| Akustický tlak - do okolí (dB(A)): | 32/29/26 |
| Akustický tlak - sání (dB(A)): | 44/42/39 |
| Akustický tlak - výtlak (dB(A)): | 45/42/39 |
| ? 💧🔒 Krytí: | IP 44 |
| ⚙️ Kuličková ložiska: | Ano |
| 🪨 Materiál: | Plast |
| 🌡️ Maximální teplota [°C]: | 60 |
| Otáčky (min-1): | 2610/2350/2110 |
| Proud (A): | 0,2/0,2/0,1 |
| Průtok (0 Pa) (m3/h): | 560/490/430 |
| Regulace: | REV 1,5, REB 1 |
| Teplota (°C): | -20 až +60 |
| Výkon (W): | 45/38/33 |
| 🌀⏹️ Typ konstrukce: | Diagonální |
| 🔧 Motor: | AC |
| 📌 Umístění: | Do potrubí |
| Hmotnost (kg): | 3 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
| Rozměr G: | 165 |
| Rozměr B: | 221 |
| Rozměr A: | 326 |
| Rozměr E: | 25 |
| Rozměr M: | 229 |
| Rozměr F: | 126 |
| Rozměr J: | 142 |
| Rozměr L: | 121 |
| Rozměr I: | 170 |
| Rozměr C: | 240 |
| Průměr K: | 5,5 |
