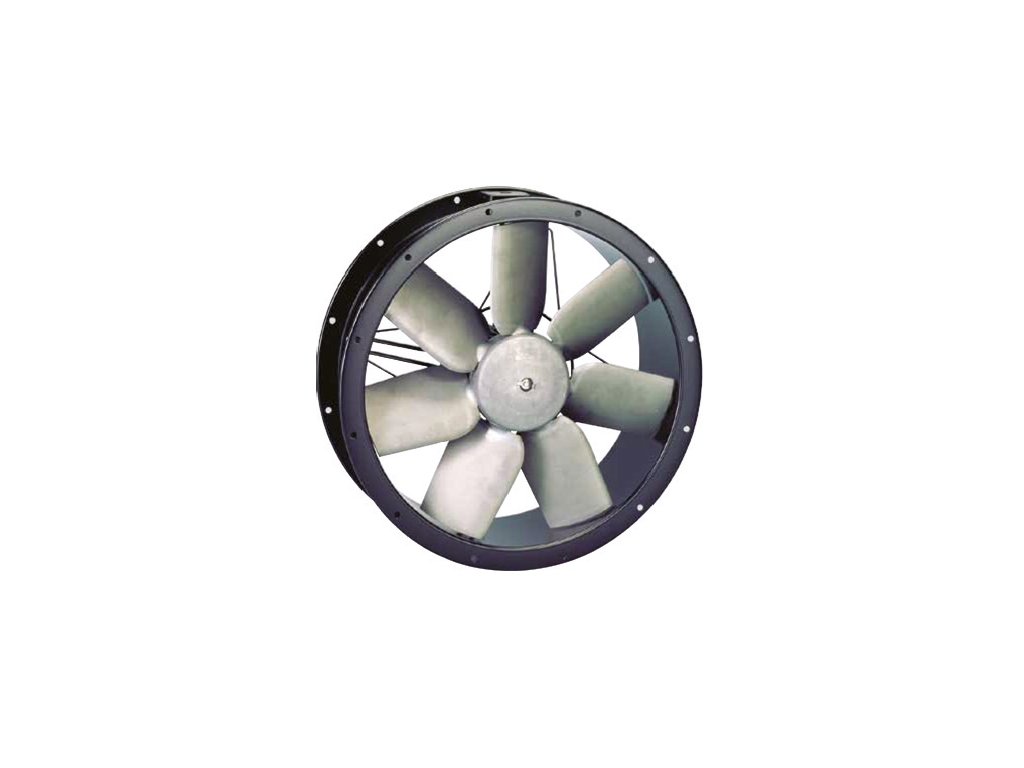

TCBB/6-400 H průmyslový jednofázový potrubní axiální ventilátor
Kód: V14294
Související produkty
Detailní popis produktu
Ventilátory série COMPACT jsou ventilátory s vysokým výkonem a z hlediska zástavby do potrubní sítě s výhodnou krátkou skříní.Skříň
Skříň je z ocelového plechu, opatřeného černým lakem, montážní konzoly a šrouby jsou galvanicky pokoveny.
Oběžné kolo
Oběžné kolo je z ocelového plechu a je nalisované přímo na motoru. Oběžné kolo je staticky a dynamicky vyváženo dle ISO 1940, rozsah pracovních teplot je v rozmezí -40 až +40 °C.
Motor
Motor je asynchronní s kotvou na krátko, vnějším rotorem a rozběhovým kondenzátorem, povrchová úprava černým lakem. Motory jsou sériově vybaveny tepelnou ochranou, vinutí je tropikalizované s izolací třídy F a pracovní teplotou -40 až 40 °C. Kuličková ložiska s tukovou náplní na dobu životnosti. Krytí IP54.
Směr otáčení
Směr otáčení není možno měnit.
Svorkovnice

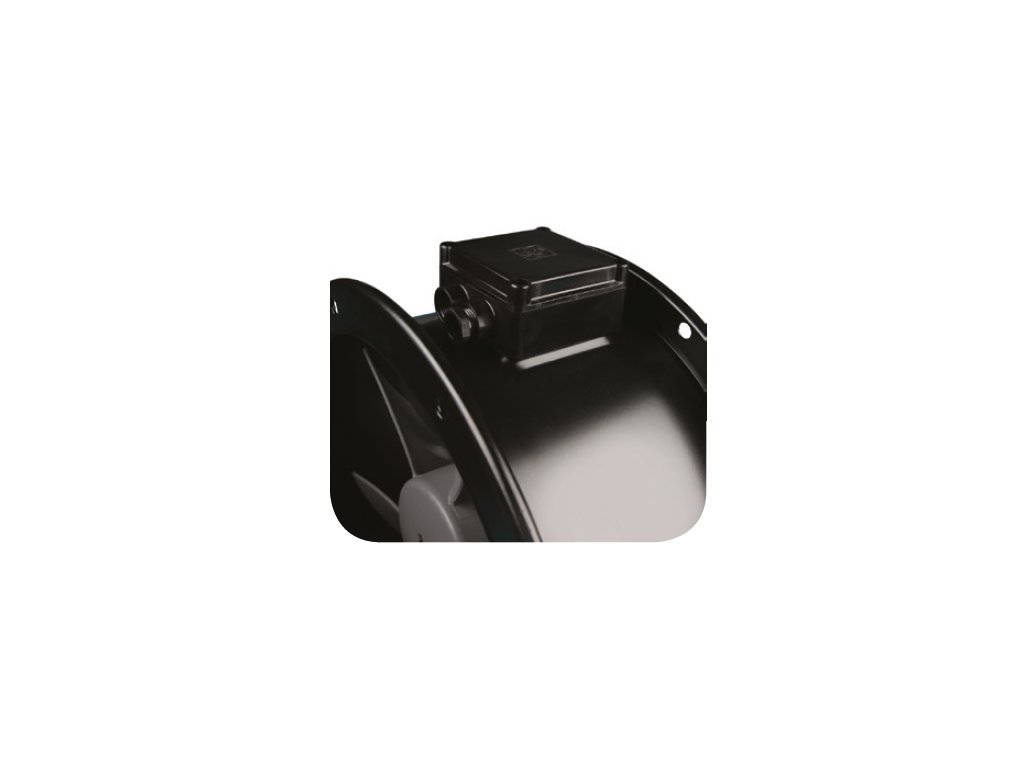

Svorkovnice je standardně z černého plastu. U jednofázového provedení obsahuje také rozběhový kondenzátor. Svorkovnice je umístěna na skříni (potrubní provedení).
Regulace otáček
Regulace otáček se provádí elektronickými a transformátorovými regulátory změnou napětí nebo frekvenčními měniči.
Hluk

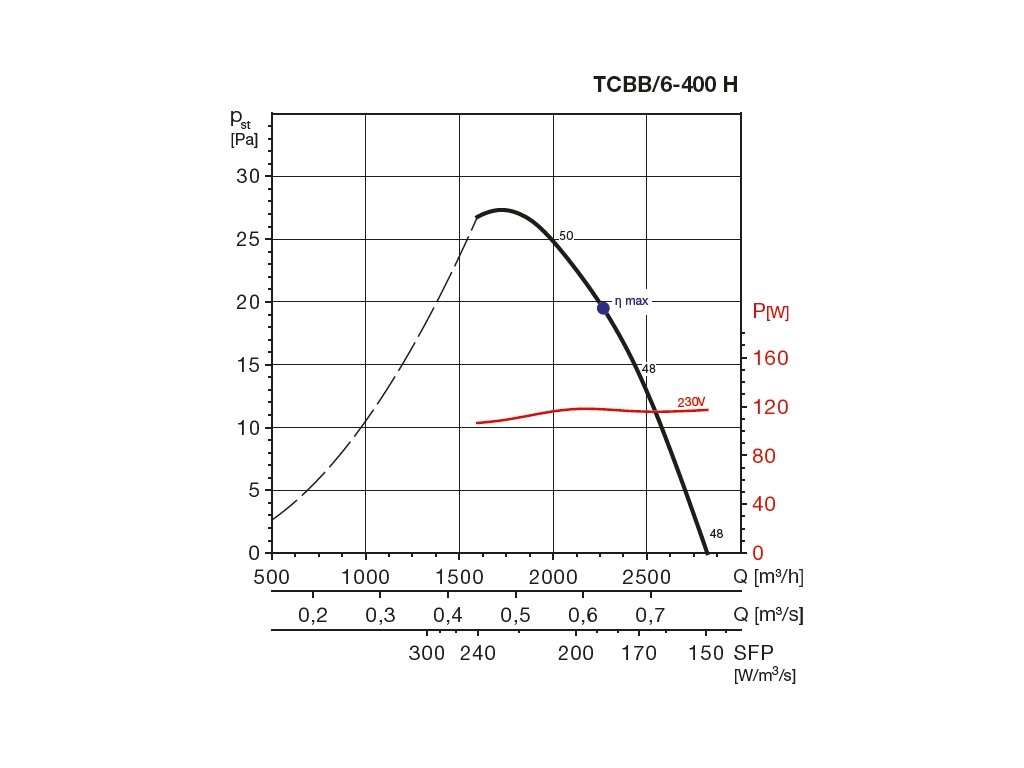

Hluk uvedený ve výkonových charakteristikách odpovídá hodnotám akustického tlaku ve volném poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m).
Montáž
Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Ventilátory série COMPACT jsou ventilátory s vysokým výkonem a z hlediska zástavby do potrubní sítě s výhodnou krátkou skříní.
Doplňkové parametry
| Kategorie: | Průmyslové axiální ventilátory TCBB/TCBT |
|---|---|
| Hmotnost: | 15.5 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 400 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 2001-5000 |
| ? 📂⚡ Kategorie příkonu (W): | 101-500 |
| Akustický tlak (hlučnost) (dB(A)): | 48 |
| ? 💧🔒 Krytí: | IP 54 |
| 🪨 Materiál: | Kov, Ocel |
| 🌡️ Maximální teplota [°C]: | 40 |
| Napětí (V): | 230 |
| Otáčky (m-1): | 870 |
| Počet pólů motoru: | 6 |
| Proud (A): | 0,5 |
| Průtok (0 Pa) (m3/h): | 2820 |
| Výkon (W): | 118 |
| 🌀⏹️ Typ konstrukce: | Axiální |
| 🔧 Motor: | AC |
| 📌 Umístění: | Do potrubí |
| Hmotnost (kg): | 15,5 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
