TCBBx2/4-450 průmyslový jednofázový středotlaký (dvojitý) axiální potrubní ventilátor
Kód: V2348
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro potrubní systémy v průmyslových a speciálních aplikacích s velkou tlakovou ztrátou a tam, kde se uplatní velmi kompaktní tvar ventilátorů.Skříň
Skříň je svařena z ocelového plechu, s přírubami do kruhového potrubí, opatřena černým polyesterovým lakem. Držáky a šrouby jsou galvanicky pokoveny.
Oběžné kolo
Oběžná kola jsou vyrobena z Al slitiny, kola jsou staticky a dynamicky vyvážena, rozsah pracovních teplot je v rozmezí -40 až +70 °C. Natočení lopatek je pevné a nelze jej měnit. Oběžná kola jsou v protiběžném provedení, kola jsou speciálně optimalizovaná pro tento ventilátor a nelze je běžně zaměnit oběžnými koly z ventilátorů TCB.
Motor
Motory jsou asynchronní s kotvou nakrátko. Motory jsou sériově vybaveny termopojistkou, vinutí má izolaci třídy F. Pracovní teplota - 40 °C až +70 °C. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP65.
Směr průtoku
Směr průtoku je vždy ve směru šipky na skříni ventilátoru, směr průtoku nelze měnit.

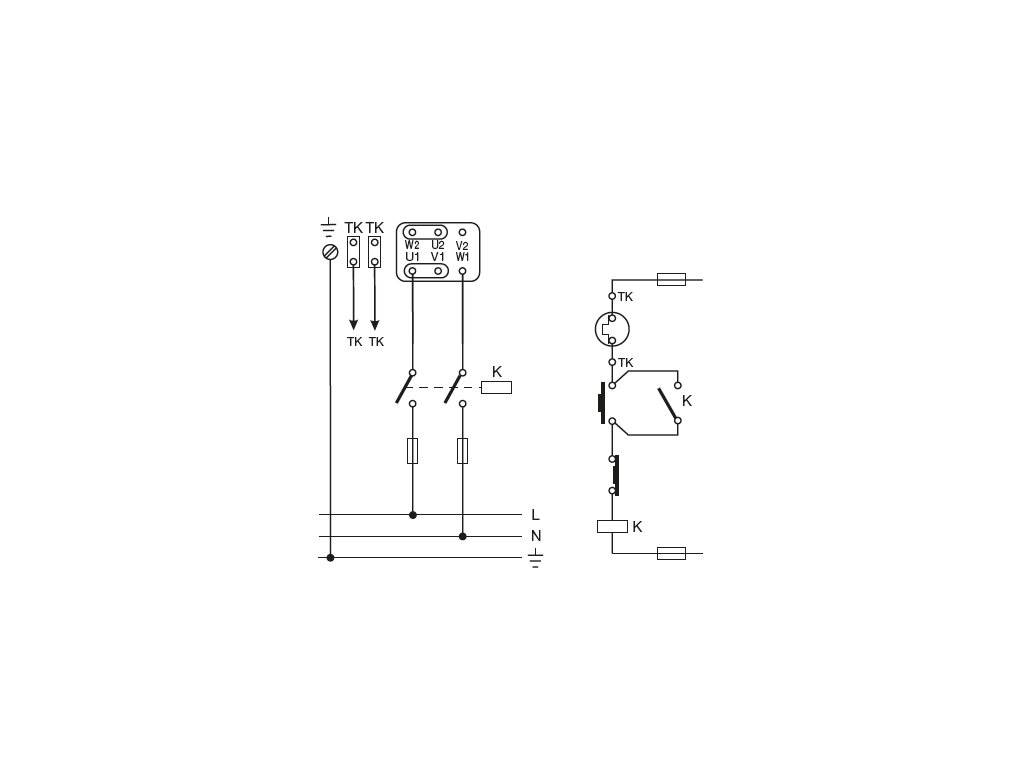

Svorkovnice
Svorkovnice je umístěna na skříni ventilátoru a obsahuje vývody z obou motorů.
Regulace otáček
Regulace otáček se provádí transformátorovými regulátory změnou napětí nebo frekvenčními měniči.
Hluk

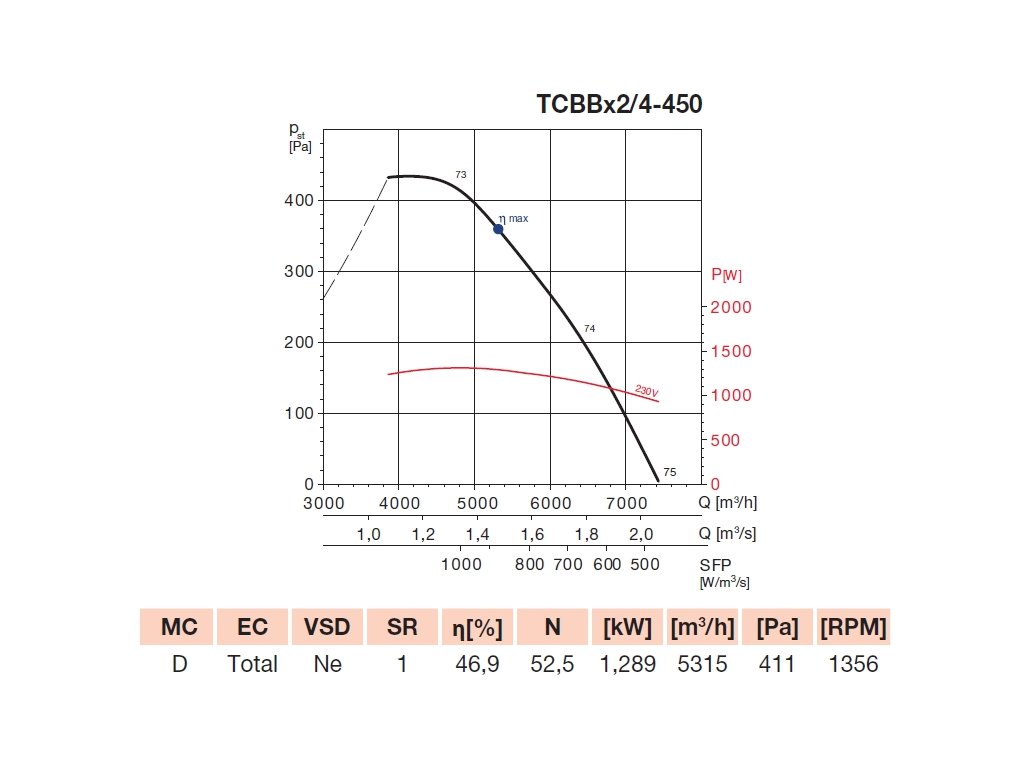

Hluk uvedený ve výkonových charakteristikách odpovídá hodnotám akustického tlaku ve volném poli ve vzdálenosti trojnásobku průměru oběžného kola (minimálně 1,5 m).
Montáž
Montáž ventilátorů v každé poloze osy motoru.
Pokyny
Ventilátory jsou vhodné pro potrubní systémy v průmyslových a speciálních aplikacích s velkou tlakovou ztrátou a tam, kde se uplatní velmi kompaktní tvar ventilátorů.
Doplňkové parametry
| Kategorie: | Průmyslové středotlaké (dvojité) axiální ventilátory TCBx2 |
|---|---|
| Hmotnost: | 42 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 450 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 5001-10000 |
| ? 📂⚡ Kategorie příkonu (W): | 1001-2000 |
| Akustický tlak (hlučnost) (dB(A)): | 74 |
| ? 💧🔒 Krytí: | IP 65 |
| 🪨 Materiál: | Kov, Ocel |
| Napětí (V): | 230 |
| Otáčky (min-1): | 1420 |
| Počet pólů motoru: | 4 |
| Proud (A): | 5,7 |
| Průtok (0 Pa) (m3/h): | 7430 |
| Příkon (W): | 1316 |
| 🌀⏹️ Typ konstrukce: | Axiální |
| 🔧 Motor: | AC |
| 📌 Umístění: | Do potrubí |
| Hmotnost (kg): | 42 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |

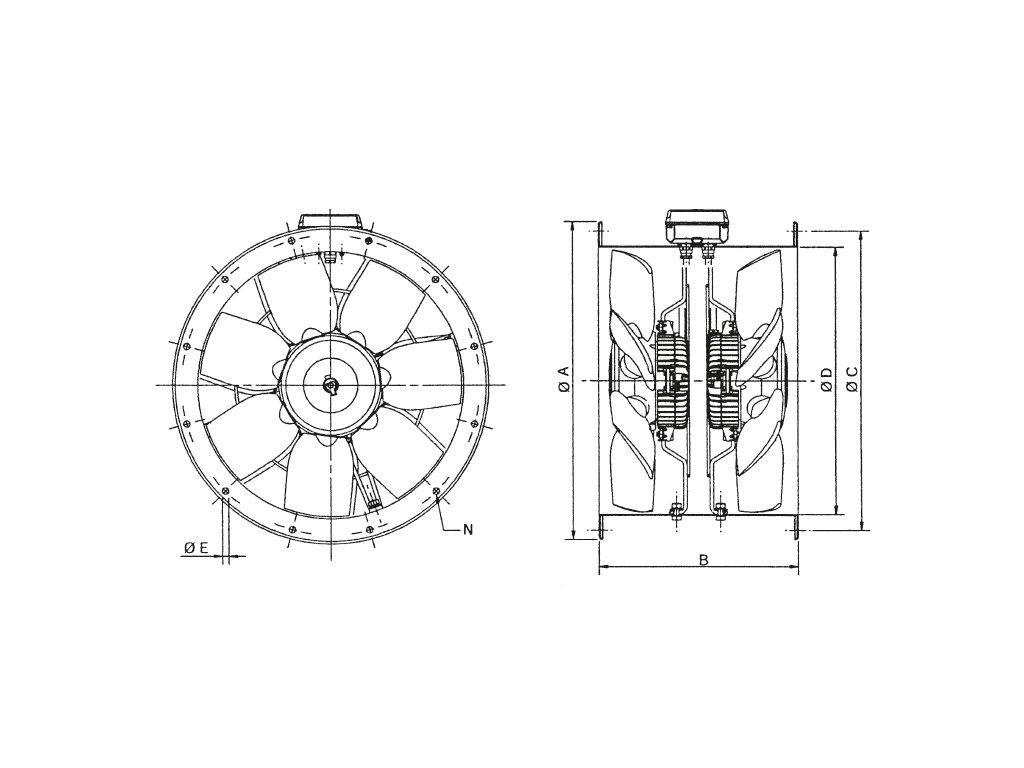

| Rozměr Průměr D: | 450 |
| Rozměr Průměr A: | 537 |
| Rozměr Průměr E: | 12 |
| Rozměr Průměr C: | 500 |
| Rozměr N: | 8x |
| Rozměr B: | 375 |
