Soler & Palau TCBT/6-400 H Ex axiální nevýbušný ventilátor, zóna 1
Kód: V3079
Související produkty
Detailní popis produktu
Informujte se na speciální provedení a aktuálně dodávané speciální příslušenství. Vyžádejte si informace o dodacích termínech. Pozor: ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem či jinými obchodními organizacemi. Ventilátory HCBT, TCBT/4-315 Ex lze v síti 3 x 400 V provozovat výlučně v zapojení do Y. Pro osazení jistících prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.Skříň
Skříň je z ocelového plechu, opatřeného černým epoxydovým lakem, držáky a šrouby jsou navíc galvanicky pokoveny.
Oběžné kolo
Oběžné kolo je vyrobeno ze slitiny Al. Oběžné kolo je staticky a dynamicky vyváženo, rozsah pracovních teplot je v rozmezí od -20° do +55 °C (velikosti 315–710 kromě TCBT/4-710) nebo od -20° do +40 °C (velikost 800–1000 a TCBT/4-710).
Motor
Motor asynchronní s kotvou nakrátko, stator s chladicími žebry, povrchová úprava černým epoxydovým lakem s izolací třídy F. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP55 (HCBT, TCBT 4/710, 800), IP54 (TCBT 315–400) nebo IP65 (TCBT 450–630, 6/710). U velikostí 710–1000 je nutné konzultovat s našimi techniky hodnoty IA/IN a te.
Směr otáčení
Je možno objednat oběžné kolo pro opačný směr otáčení. U nástěnného provedení je standardně průtok vzdušiny od motoru k oběžnému kolu, u potrubního opačně.
Svorkovnice
Svorkovnice je v nevýbušném provedení. Svorkovnice je umístěna na motoru (nástěnné provedení) nebo na skříni (potrubní provedení).
Regulace otáček
Nevýbušné ventilátory nejsou určeny pro regulaci otáček.
Hluk
Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve vzdálenosti rovné trojnásobku průměru oběžného kola (minimálně však 1,5 m), na straně sání.
Montáž
Montáž ventilátorů v každé poloze osy motoru. Ventilátory HCBT lze instalovat výlučně do stěny, výtlak a sání musí zůstat volné (při montáži do potrubní sítě nevyhoví ventilátor z hlediska dovoleného oteplení). Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Informujte se na speciální provedení a aktuálně dodávané speciální příslušenství. Vyžádejte si informace o dodacích termínech.
Pozor: ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem či jinými obchodními organizacemi.
Pozor: ventilátory jsou ve speciálním provedení pro ČR. Nelze použít náhradní díly standardně dodávané výrobcem či jinými obchodními organizacemi.
Ventilátory HCBT, TCBT/4-315 Ex lze v síti 3 x 400 V provozovat výlučně v zapojení do Y.
Pro osazení jistících prvků a tím bezpečný provoz ventilátorů jsou rozhodujícím podkladem hodnoty In, Ia/In a te uvedené v certifikátech ventilátorů. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.
Doplňkové parametry
| Kategorie: | Nevýbušné potrubní axiální ventilátory Soler & Palau TCBT Ex |
|---|---|
| Hmotnost: | 15.5 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 400 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 2001-5000 |
| ? 📂⚡ Kategorie příkonu (W): | 101-500 |
| Akustický tlak (hlučnost) (dB(A)): | 49 |
| Ia/In: | 2,5 |
| ? 💧🔒 Krytí: | IP 54 |
| 🌡️ Maximální teplota [°C]: | 55 |
| Napětí (V): | 230/400 |
| Otáčky (min-1): | 860 |
| Proud (A): | 0,4/0,2 |

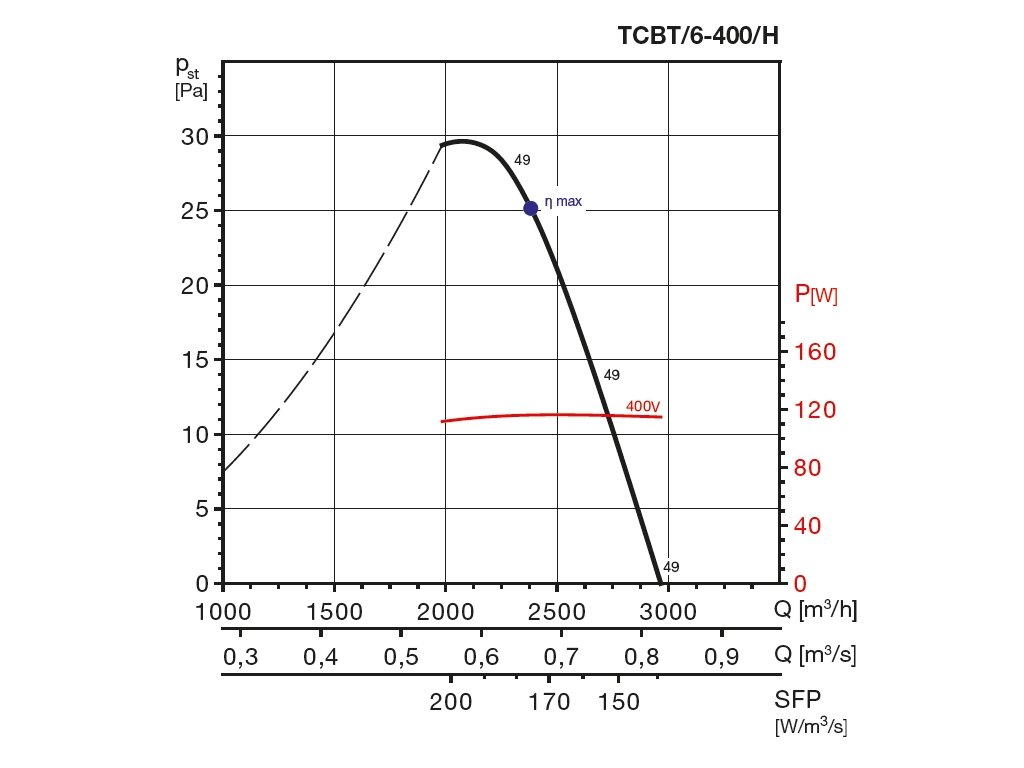

| Průtok (0 Pa) (m3/h): | 2970 |
| Te (s): | 30 |
| 🔧 Motor: | AC |
| 📌 Umístění: | Do potrubí |
| Hmotnost (kg): | 15,5 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 🏭 Průmysl, komerční prostor, 🔬 Laboratoř, 🚘 Autoservis, 🖌️ Lakovna |
| Příkon (kW): | 0,116 |

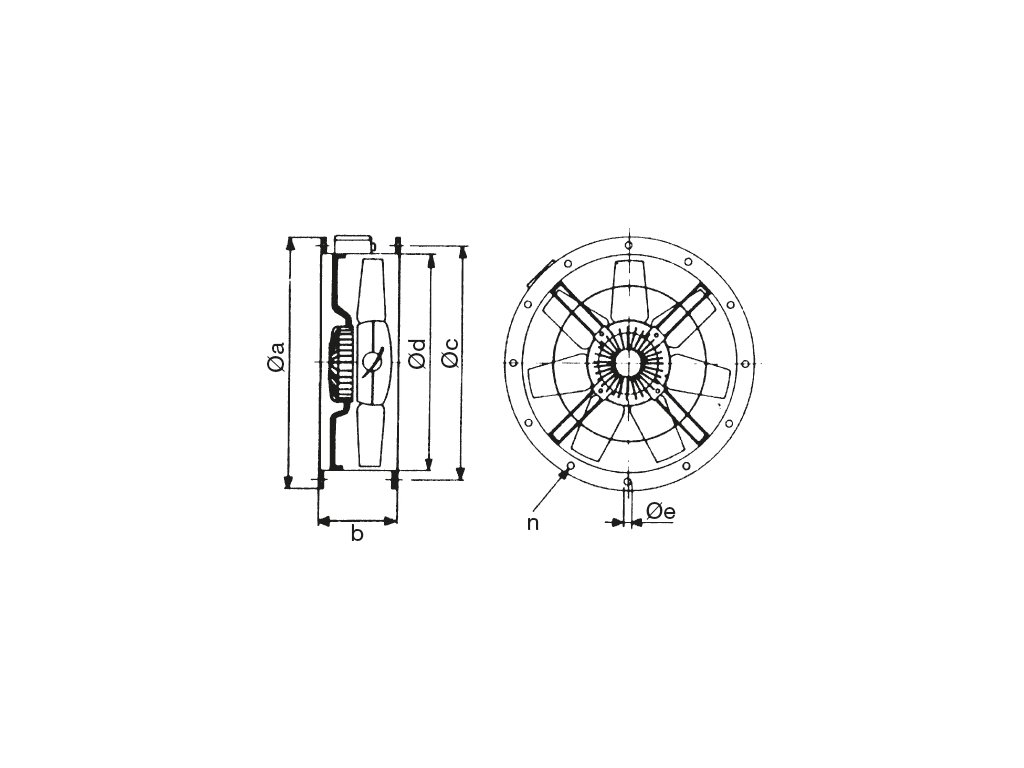

| Rozměr Průměr a: | 487 |
| Rozměr Průměr e: | 12 |
| Rozměr b: | 240 |
| Rozměr Průměr d: | 400 |
| Rozměr Průměr c: | 450 |
| Rozměr n: | 8 |
