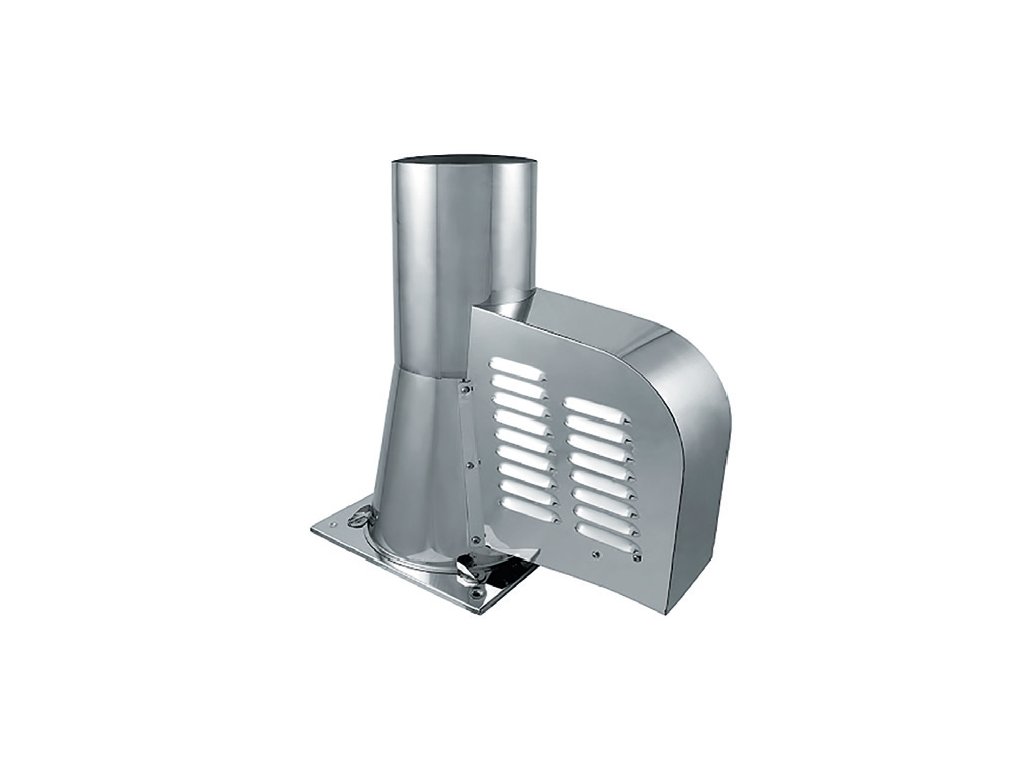

TCMB 200 spalinový ventilátor
Kód: V3443
Související produkty
Detailní popis produktu
Spalinový ventilátor TCMB 200 vytváří podtlak v komínovém průduchu díky obsaženému injektoru. Ventilátor zlepšuje tah komínu bez ohledu na to, jaká je jeho účinná výška, rychlost větru nebo další okolní vlivy. Motor ventilátoru je umístěn mimo proud spalin. Ventilátor je konstruován tak, že jeho montáží není uzavřen komínový průduch. Maximální provozní teplota ventilátoru je 400 °C.
Skříň
Skříň je z nerezového plechu. Na skříni je připevněna nerezová čtyřhranná příruba pro připojení na komínový průduch. Ventilátor je určen pro instalaci do venkovního prostředí.
Oběžné kolo
Oběžné kolo je radiální s dopředu zahnutými lopatkami, vyrobeno z galvanicky pozinkovaného ocelového plechu. Je staticky a dynamicky vyváženo.
Motor
Motor je asynchronní s kotvou nakrátko a je určen pro trvalý provoz. Motor obsahuje kuličková ložiska s tukovou náplní na dobu životnosti. Motor není umístěn v proudu spalin. Krytí IP 34.
Svorkovnice
Svorkovnice je standardně umístěna na skříni ventilátoru. Připojení kabelu je možné po sejmutí víka svorkovnice ze spodní strany motorového krytu.

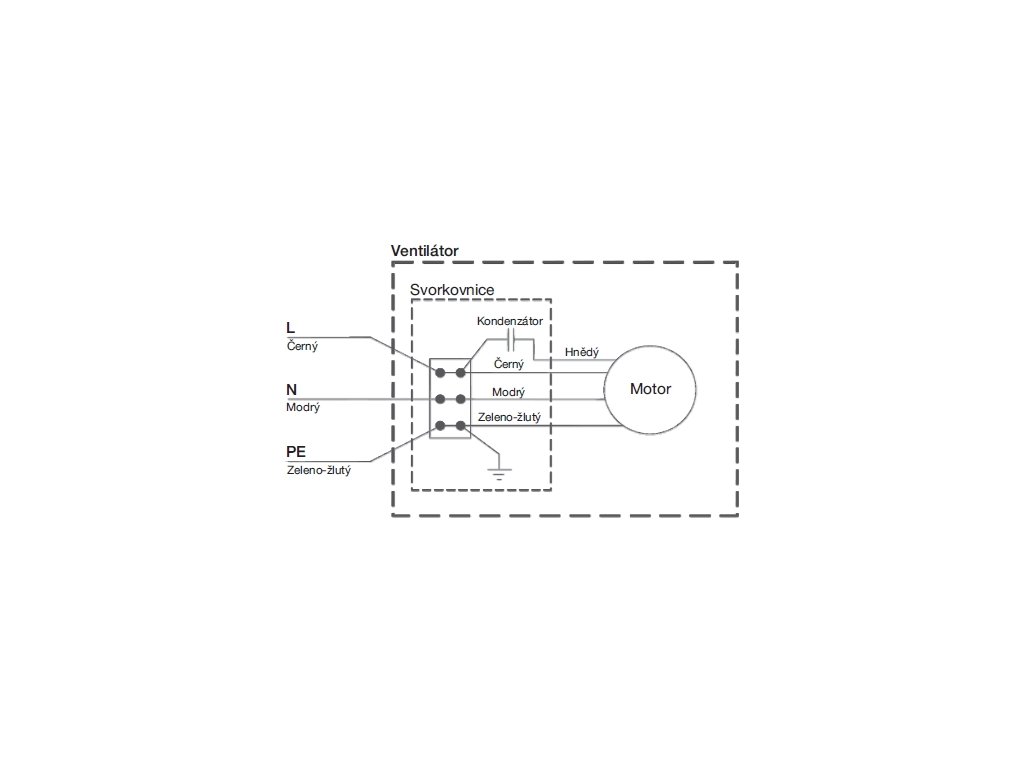

El. připojení
El. připojení kabelem ke svorkovnici ventilátoru. Ventilátor je určen pro pevnou montáž. Napájecí napětí 230 V / 50 Hz.
Regulace otáček
Regulace otáček se provádí elektronickými regulátory otáček změnou napětí.
Montáž
Ventilátor se montuje na plášť komínu pomocí čtyř šroubů, které nejsou součástí dodávky.
Upozornění
Umístění ventilátoru a konstrukce komínu (popř. spalinové cesty) musí být provedena v souladu s platnými technickými normami a vyhláškami. Důraz je nutné klást na požární bezpečnost komínu a kouřovodu, zvláště na jejich pravidelné kontroly a frekvence čištění. Z hlediska prevence vzniku požárů platí, že každý je povinen si počínat tak, aby při provozu komínu, kouřovodu a spotřebiče paliv nedocházelo ke vzniku požáru. Dále zákon o ochraně ovzduší zakazuje použití odpadu jako paliva. Revize a kontroly celého systému včetně kontroly montáže musí provádět pouze autorizovaná odborně způsobilá osoba.
Doplňkové parametry
| Kategorie: | Spalinové ventilátory TCMB |
|---|---|
| Hmotnost: | 10 kg |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 251-500 |
| ? 📂⚡ Kategorie příkonu (W): | 101-500 |
| ? ⚡ Napětí: | 230 V |
| ? 💧🔒 Krytí: | IP 34 |

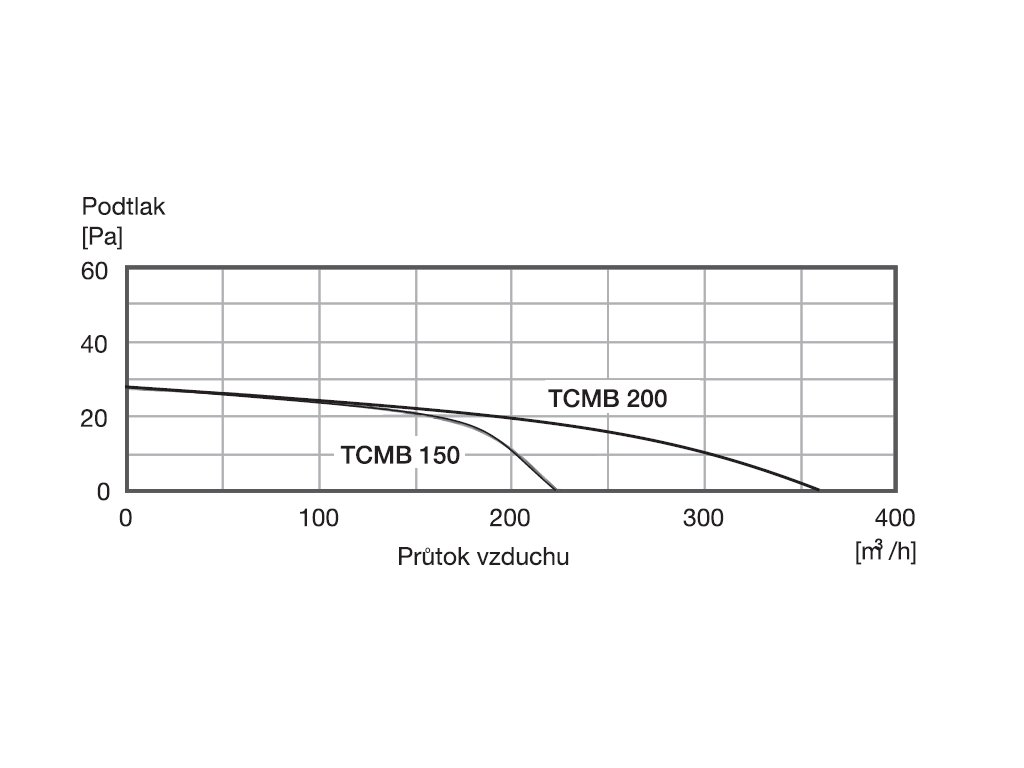

| Maximální podtlak (Pa): | 20 |
| Maximální provozní teplota (°C): | 400 |
| Okolní teplota (°C): | -30 až +65 |
| Průtok (0 Pa) (m3/h): | 360 |
| Příkon (W): | 160 |
| 🔧 Motor: | AC |
| Hmotnost (kg): | 10 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 🌫️ Na komín |

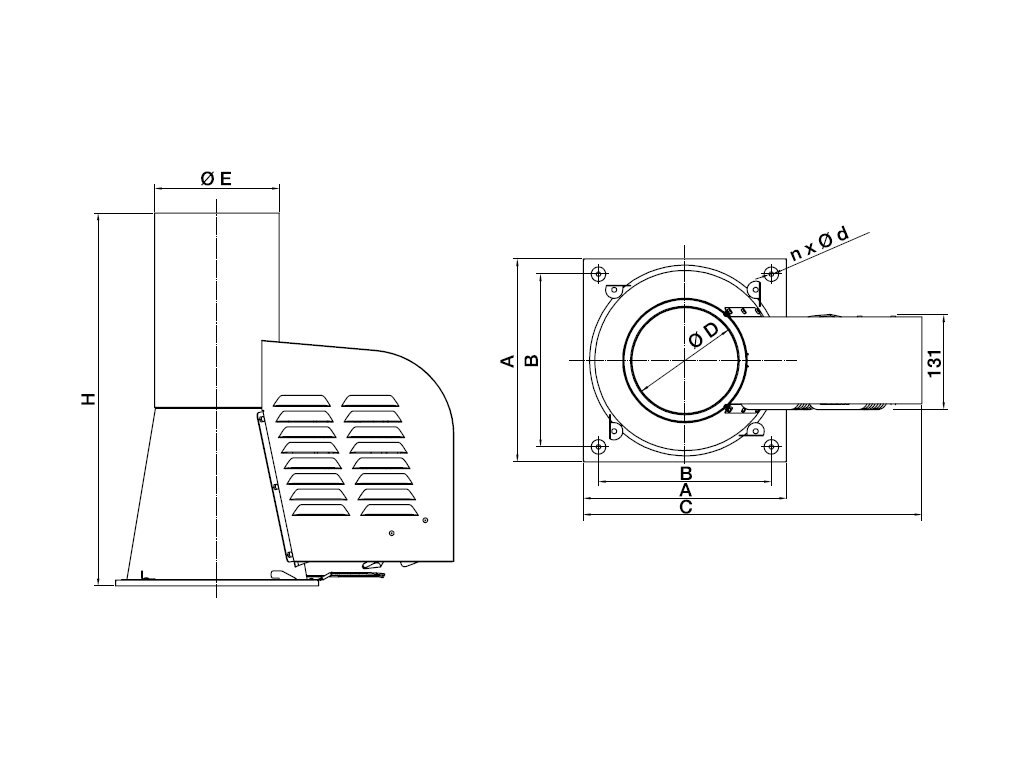

| Rozměr E: | 230 |
| Rozměr H: | 598 |
| Rozměr B: | 290 |
| Rozměr C: | 526 |
| Rozměr A: | 342 |
| Rozměr D: | 197 |
| Rozměr d: | 6,2 |
| Rozměr n: | 4 |
