Soler & Palau TD 160/100 Ecowatt úsporný ventilátor do potrubí s EC motorem
Kód: V14319
Související produkty
Detailní popis produktu
Potrubní ventilátor TD 160/100 ECOWATT od Soler & Palau s plastovým oběžným kolem a kuličkovými ložisky. Úsporný ventilátor s tichým chodem do potrubí o průměru 100 mm. Průtok 180 m3/h.
Skříň
Skříně ventilátorů TD-160 až TD-800 jsou vyrobeny z plastu, modely TD-1300 a TD-2000 jsou vyrobeny z ocelového plechu. Konstrukce umožňuje demontáž motorové části bez nutnosti odpojit potrubí.
Oběžné kolo
Oběžné kolo je plastové (TD-160 až TD-800) nebo hliníkové (TD-1300 a TD-2000).
Motor
EC motor s tepelnou a elektronickou ochranou proti přetížení. Ložiska jsou kuličková s tukovou náplní na dobu životnosti. Třída ochrany II (TD-1300, TD-2000 třída ochrany I), krytí IP44.
Svorkovnice
Svorkovnice je umístěna na skříni ventilátoru, kde je umístěna plně integrovaná elektronika.
Regulace otáček

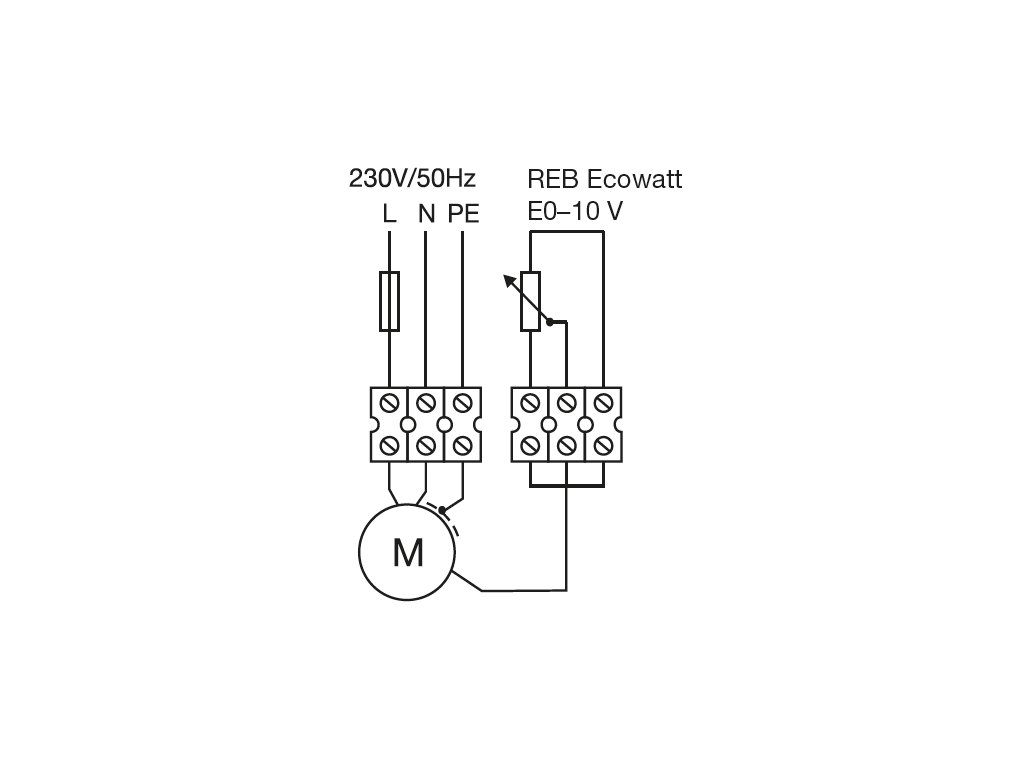

Motory jsou regulovatelné potenciometrem umístěným ve svorkovnici (kromě TD-160 Ecowatt) nebo externím regulátorem otáček REB Ecowatt. Otáčky je také možno regulovat lineárně signálem 0–10 V DC.
Montáž
Montáž ventilátorů je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Ventilátory jsou díky svému velmi nízkému profilu, vysoké účinnosti a nízké hlučnosti vhodné pro náročné aplikace, kde se uplatní také jejich velmi úsporný chod. Vhodné jsou také pro DCV aplikace (větrání řízené skutečnou spotřebou).
Doplňkové parametry
| Kategorie: | Úsporné ventilátory TD Ecowatt |
|---|---|
| Hmotnost: | 1.4 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 100 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 101-250 |
| ? 📂⚡ Kategorie příkonu (W): | 0-50 |
| ? ⚡ Napětí: | 230 V |
| Akustický tlak (hlučnost) (dB(A)): | 43/31/38 |
| ? 💧🔒 Krytí: | IP 44 |
| ⚙️ Kuličková ložiska: | Ano |
| 🪨 Materiál: | Plast |
| Otáčky (min-1): | 2550 |
| Proud (A): | 0,08 |
| Průtok (0 Pa) (m3/h): | 180 |
| Teplota (°C): | -20 až +60 |
| Výkon (W): | 9 |
| 🌀⏹️ Typ konstrukce: | Diagonální |
| 🔧 Motor: | EC |
| 📌 Umístění: | Do potrubí |
| Hmotnost (kg): | 1,4 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
| Rozměr X: | 151 |
| Rozměr F: | 95,5 |
| Rozměr C: | 95 |
| Rozměr Průměr D: | 97 |
| Rozměr A: | 232 |
| Rozměr Průměr B: | 137,5 |
| Rozměr E: | 82 |
| Rozměr G: | 47,5 |
| Rozměr H: | 51,5 |
