Soler & Palau TD 2000/315 SILENT 3V tichý tříotáčkový ventilátor do kruhového potrubí
Kód: V14329
Související produkty
Detailní popis produktu
Potrubní tříotáčkový ventilátor TD 2000/315 SILENT 3V s oběžným kolem z ocel. plechu a kuličkovými ložisky. Ventilátor s ultra tichým chodem do potrubí o průměru 315 mm. Průtok 1770/1610/1480 m3/h.
Skříň
Skříň je vyrobena z kvalitního ocelového galvanizovaného plechu, opatřeného epoxidovým lakem. Skříň obsahuje zvukovou izolaci (skelné vlákno). Skládá se z montážní konzole pro montáž na zeď nebo strop, hlukového absorbéru a z motoru. Konstrukce umožňuje snadnou demontáž motorové části. Aerodynamické řešení sání zlepšuje a redukuje hluk.
Oběžné kolo
Oběžná kola jsou vyrobena z ocelového plechu.
Motor
Dvoupólový motor, jednofázový 230 V–50/60 Hz. Motory jsou sériově vybaveny tepelnou pojistkou, vinutí je v úpravě s ochranou proti vlhkosti s izolací třídy B a pracovní teplotou -20 až +60 °C. Uzavřená kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP44.
Svorkovnice
Svorkovnice je umístěna na skříni ventilátoru a je odnímatelná. Jednoduchá instalace a zapojení, krytí IP55.
Regulace otáček
U střídavých motorů s trojím vinutím se otáčky přepínají ve třech stupních pomocí regulátorů INTER 4P nebo COM 3. Lze též použít regulaci změnou napětí elektronickými regulátory RE (plynulá regulace) nebo transformátorovými regulátory REV (pětistupňová regulace).
Montáž
Montáž ventilátoru je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Ventilátory typu TD SILENT jsou diagonální ventilátory, určené k montáži do kruhového potrubí. Jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola. Ventilátory nesmí být vystaveny přímému působení vlivu počasí. Ventilátory je třeba skladovat v krytém a suchém skladu. Ventilátory jsou vyráběny za nejpřísnější výrobní kontroly v systému ISO 9001.
Doplňkové parametry
| Kategorie: | Tiché ventilátory TD SILENT |
|---|---|
| Záruka: | 5 let |
| Hmotnost: | 25 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 315 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 1001-2000 |
| ? 📂⚡ Kategorie příkonu (W): | 101-500 |
| ? ⚡ Napětí: | 230 V |
| Akustický tlak (hlučnost) (dB(A)): | 39/33/31 |
| ? 💧🔒 Krytí: | IP 44 |
| ⚙️ Kuličková ložiska: | Ano |
| 🪨 Materiál: | Kov, Ocel, Ocel, korozivzdorná, Ocel, galvanizovaná |
| Otáčky (min-1): | 2670/2490/2240 |
| Proud (A): | 1.30/1.00/0.80 |

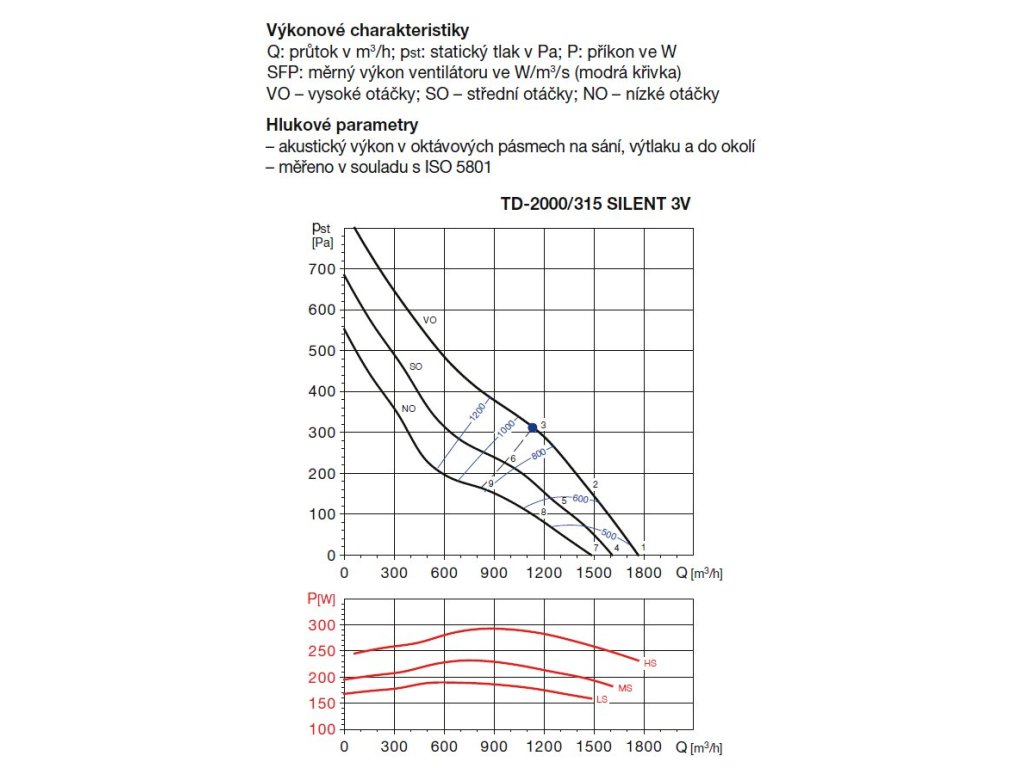

| Průtok (0 Pa) (m3/h): | 1770/1610/1480 |
| Příkon (W): | 293/232/190 |
| Regulátor: | REB 2,5, REV 1,5 |
| Teplota (°C): | -40 až +60 |
| 🌀⏹️ Typ konstrukce: | Diagonální |
| 🔧 Motor: | AC |
| 🔇 Tichý: | Ano |
| 📌 Umístění: | Do potrubí |
| Hmotnost (kg): | 25 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
| Rozměr Průměr B: | 312 |
| Rozměr H: | 192 |
| Rozměr G: | 335 |
| Rozměr E: | 152 |
| Rozměr D: | 432 |
| Rozměr A: | 825 |
| Rozměr C: | 373 |
| Rozměr F: | 260 |
