Soler & Palau TD 250/100 SILENT tichý dvouotáčkový diagonální ventilátor do kruhového potrubí
Kód: V14336
Související produkty
Detailní popis produktu
Potrubní ventilátor TD 250/100 SILENT od Soler & Palau s plastovým oběžným kolem a kuličkovými ložisky. Kvalitní ventilátor s ultra tichým chodem do potrubí o průměru 100 mm. Průtok 250/200 m3/h.
Skříň
Skříň je z plastu, skládá se z konzole pro montáž na zeď nebo strop, hlukového absorbéru a motoru. Snadná demontáž motorové části, připevněné pomocí rychloupínacích spon. Připojovací hrdla s gumovým těsněním.
Oběžné kolo
Oběžné kolo je diagonální, vyrobené z plastu.
Motor
Indukční motory pro TD 160–350 SILENT mají dvojí vinutí a dvoje otáčky. Ventilátory TD 500–1000 SILENT 3V mají trojí vinutí a troje otáčky. Motory mají tepelnou pojistku proti přetížení, vinutí má tropikalizační úpravu a izolaci třídy B. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí motoru IP44. Napájecí napětí 230 V/50 Hz.
Svorkovnice
Svorkovnice je na skříni ventilátoru, je otočná o 360° pro připojení kabelu z libovolného směru.
Regulace otáček

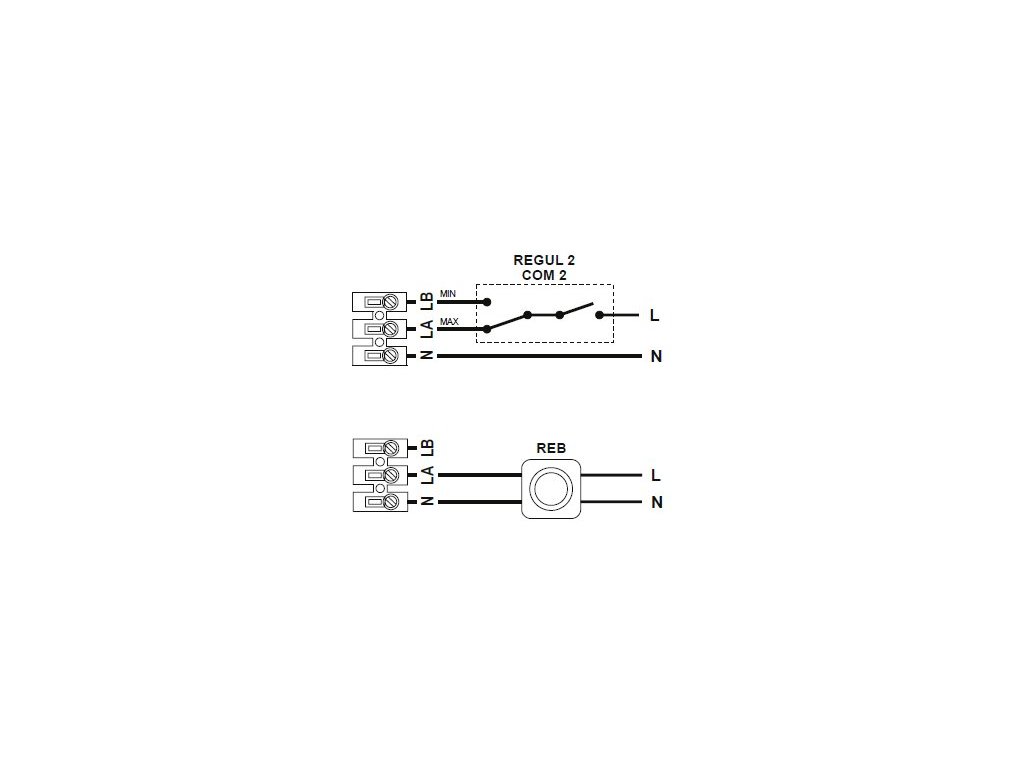

Regulace otáček se provádí u motorů s dvojími otáčkami (TD 160–350 SILENT) ve 2 stupních pomocí regulátorů REGUL 2 nebo COM 2, případně regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace). U motorů s trojími otáčkami (TD 500–1000 SILENT 3V) se regulace provádí pomocí COM 3 nebo INT 4P případně regulátory REB (plynulá regulace) nebo REV (pětistupňová regulace).
Varianty
• TD SILENT – základní provedení (pro potrubí DN 100 až 315)
• TD SILENT T – provedení s nastavitelným doběhem 1 až 30 minut, jednootáčkové (pro potrubí DN 100 až 200)
• TD SILENT T – provedení s nastavitelným doběhem 1 až 30 minut, jednootáčkové (pro potrubí DN 100 až 200)
Montáž
Montáž ventilátoru je možná v každé poloze ventilátoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Informace
Ventilátor je nositelem ocenění ČESTNÉHO UZNÁNÍ GRAND PRIX veletrhu FOR ARCH 2010 v kategorii o nejlepší exponát.
Pokyny
Ventilátory typu TD SILENT jsou diagonální ventilátory, určené k montáži do kruhového potrubí. Jsou určeny k dopravě vzduchu bez mechanických částic, které by mohly způsobit abrazi nebo nevyváženost oběžného kola. Ventilátory nesmí být vystaveny přímému působení vlivu počasí. Ventilátory je třeba skladovat v krytém a suchém skladu. Ventilátory jsou vyráběny za nejpřísnější výrobní kontroly v systému ISO 9001.
Doplňkové parametry
| Kategorie: | Tiché ventilátory TD SILENT |
|---|---|
| Záruka: | 5 let |
| Hmotnost: | 5.4 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 100 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 101-250 |
| ? 📂⚡ Kategorie příkonu (W): | 0-50 |
| ? ⚡ Napětí: | 230 V |
| ? 💧🔒 Krytí: | IP 44 |
| ⚙️ Kuličková ložiska: | Ano |
| 🪨 Materiál: | Plast |
| Otáčky (min-1): | 2110/1680 |
| Proud (A): | 0,12/0,10 |

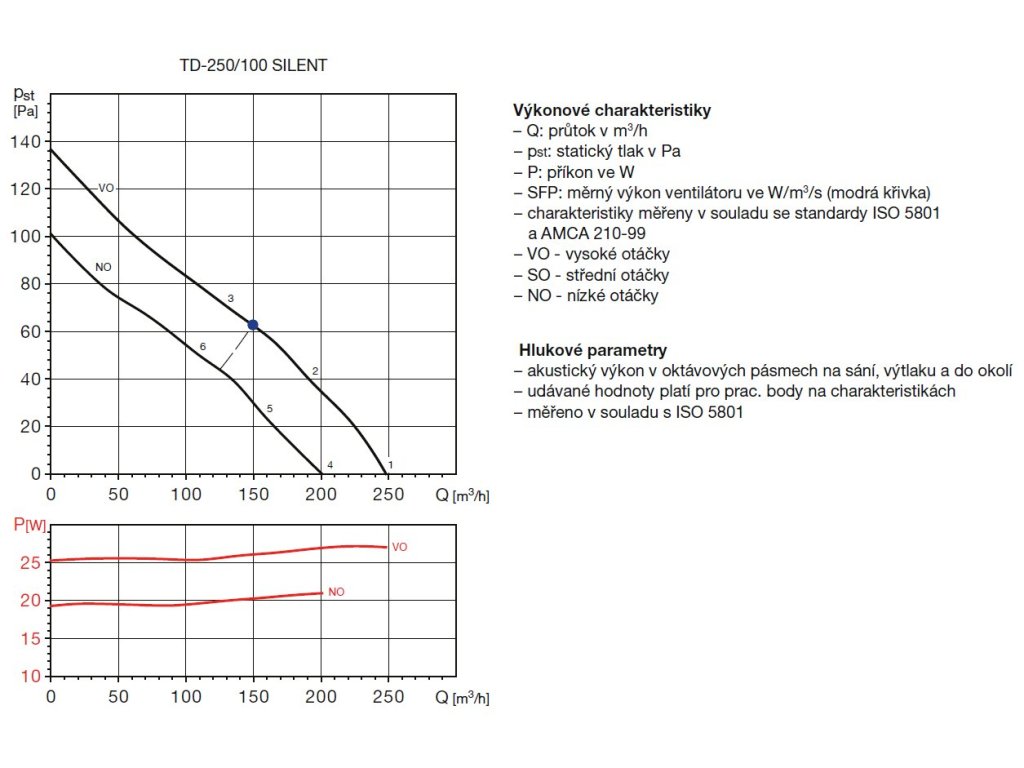

| Průtok (0 Pa) (m3/h): | 250/200 |
| Příkon (W): | 27/21 |
| Regulátor: | REV 1,5, REB 1 |
| Teplota (°C): | -20 až +40 |
| 🌀⏹️ Typ konstrukce: | Diagonální |
| 🔧 Motor: | AC |
| 🔇 Tichý: | Ano |
| 📌 Umístění: | Do potrubí |
| Hmotnost (kg): | 5,4 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
| Rozměr A: | 575 |
| Rozměr C: | 252 |
| Rozměr Průměr D: | 204 |
| Rozměr Průměr B: | 97 |
| Rozměr H: | 121 |
| Rozměr E: | 100 |
| Rozměr G: | 83 |
| Rozměr F: | 250 |
