Soler & Palau TD 800/200 Ex nevýbušný potrubní ventilátor
Kód: V3104
Související produkty
Detailní popis produktu
Pozor: ventilátory jsou ve speciálním provedení pro ČR. Pro osazení jistících prvků a tím bezpečný provoz ventilátoru jsou rozhodujícím podkladem hodnoty In, Ia/In (2) a te (60s) uvedené na štítku ventilátoru. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.Skříň
Skříň je z antistatického plastu (TD-800 Ex) nebo ocelového plechu opatřeného černým polyesterovým lakem (TD-1100 Ex a TD-1200 Ex), držáky a šrouby jsou navíc galvanicky pokoveny.
Oběžné kolo
Oběžné kolo je staticky a dynamicky vyváženo, rozsah pracovních teplot je v rozmezí -20 až + 40 °C.
Motor
Motor je asynchronní s kotvou nakrátko, stator s chladicími žebry. Kuličková ložiska mají tukovou náplň na dobu životnosti. Krytí IP44, třída izolace B.
Směr otáčení
Standardně je průtok vzdušniny od oběžného kola k motoru.
Svorkovnice

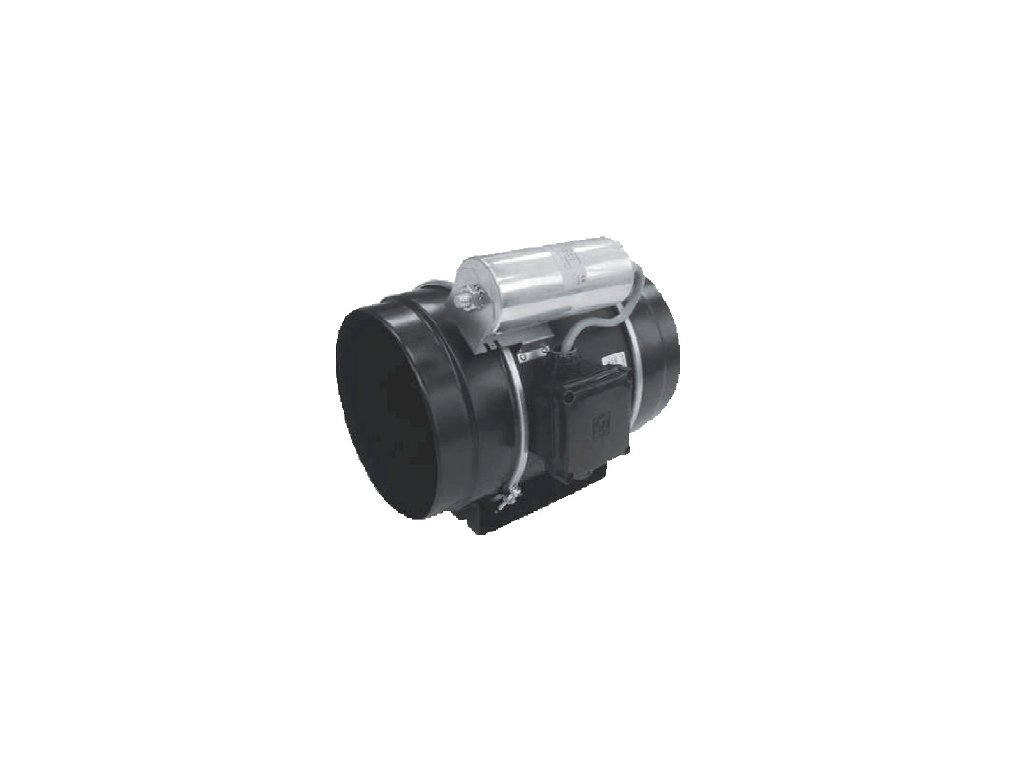

Svorkovnice je v nevýbušném provedení umístěna na motoru včetně nevýbušného kondenzátoru. Krytí IP55.
Regulace otáček
Nevýbušné ventilátory nejsou určeny pro regulaci otáček.
Montáž
Montáž ventilátoru v každé poloze osy motoru. Skříň nesmí přenášet mechanické namáhání z potrubních rozvodů. Je nutné použít pružné připojení k potrubí.
Pokyny
Pozor: ventilátory jsou ve speciálním provedení pro ČR.
Pro osazení jistících prvků a tím bezpečný provoz ventilátoru jsou rozhodujícím podkladem hodnoty In, Ia/In (2) a te (60s) uvedené na štítku ventilátoru. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.
Pro osazení jistících prvků a tím bezpečný provoz ventilátoru jsou rozhodujícím podkladem hodnoty In, Ia/In (2) a te (60s) uvedené na štítku ventilátoru. Po dodání ventilátoru je nutné tyto hodnoty pečlivě zkontrolovat.
Doplňkové parametry
| Kategorie: | Nevýbušné potrubní ventilátory Soler & Palau MIXVENT TD Ex |
|---|---|
| Hmotnost: | 5 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 200 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 1001-2000 |
| ? 📂⚡ Kategorie příkonu (W): | 101-500 |
| Akustický tlak (hlučnost) (dB(A)): | 53/43/55 |
| ? 💧🔒 Krytí: | IP 44 |
| 🌡️ Maximální teplota [°C]: | -20 až +40 |
| Motorová ochrana: | MS-Ex-0,63 |
| Napětí (V): | 230 |
| Otáčky (min-1): | 2450 |
| Proud (A): | 0,54 |
| Průtok (0 Pa) (m3/h): | 1020 |
| Příkon (W): | 130 |
| 🔧 Motor: | AC |
| Hmotnost (kg): | 5 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 🏭 Průmysl, komerční prostor, 🔬 Laboratoř, 🚘 Autoservis, 🖌️ Lakovna |

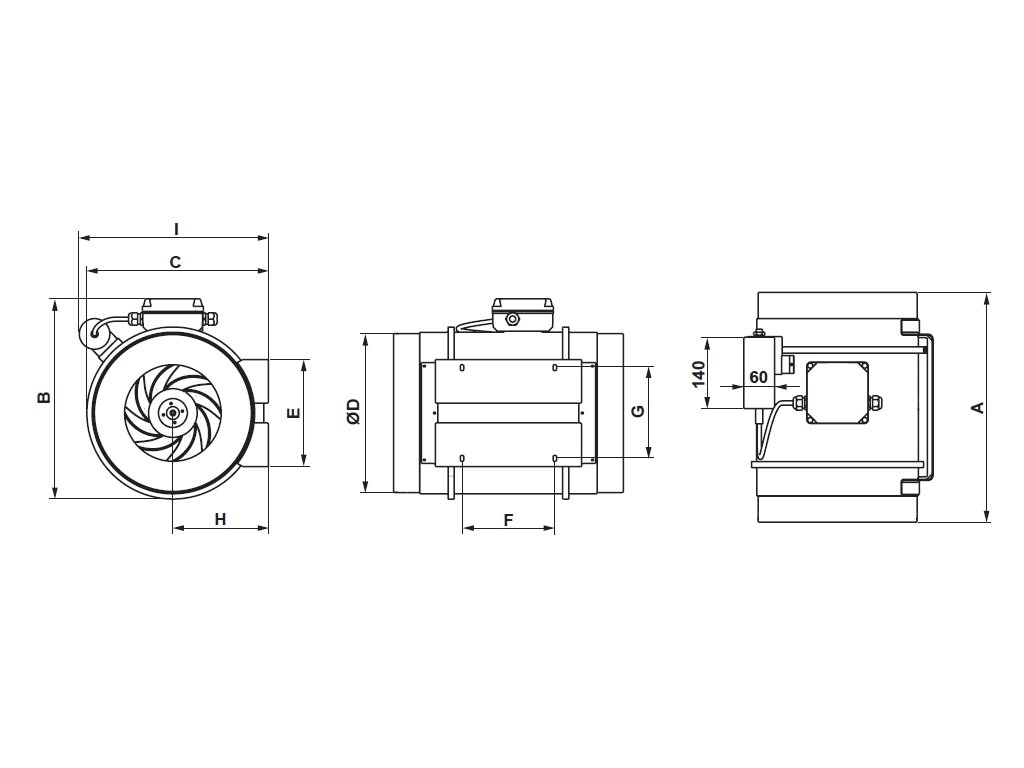

| Rozměr G: | 94 |
| Rozměr E: | 140 |
| Rozměr H: | 124 |
| Rozměr B: | 255 |
| Rozměr Průměr D: | 198 |
| Rozměr C: | 233 |
| Rozměr A: | 302 |
| Rozměr I: | 229 |
| Rozměr F: | 100 |
Buďte první, kdo napíše příspěvek k této položce.
Přidat hodnocení
M
Lakovaci box
Michal
Lakovaci box
Michal
Dobry.den muze byt tento ventilator.pouzit k odsavani v lakovacim boxu?k Vybusneho prachu
Odpovědět
Odpovědět
M
Mirek Š.
Mirek Š.
Dobrý den. Ventilátor TD Ex má označení nevýbušnosti II2G Ex e IIC T3 Gb, takže pokud to technolog odsouhlasí, tak můžete použít.
