TERNO-S 355-EL-24-T elektrický ohřívač pro průmyslový větrací systém Alteko TERNO-S

Detailní popis produktu

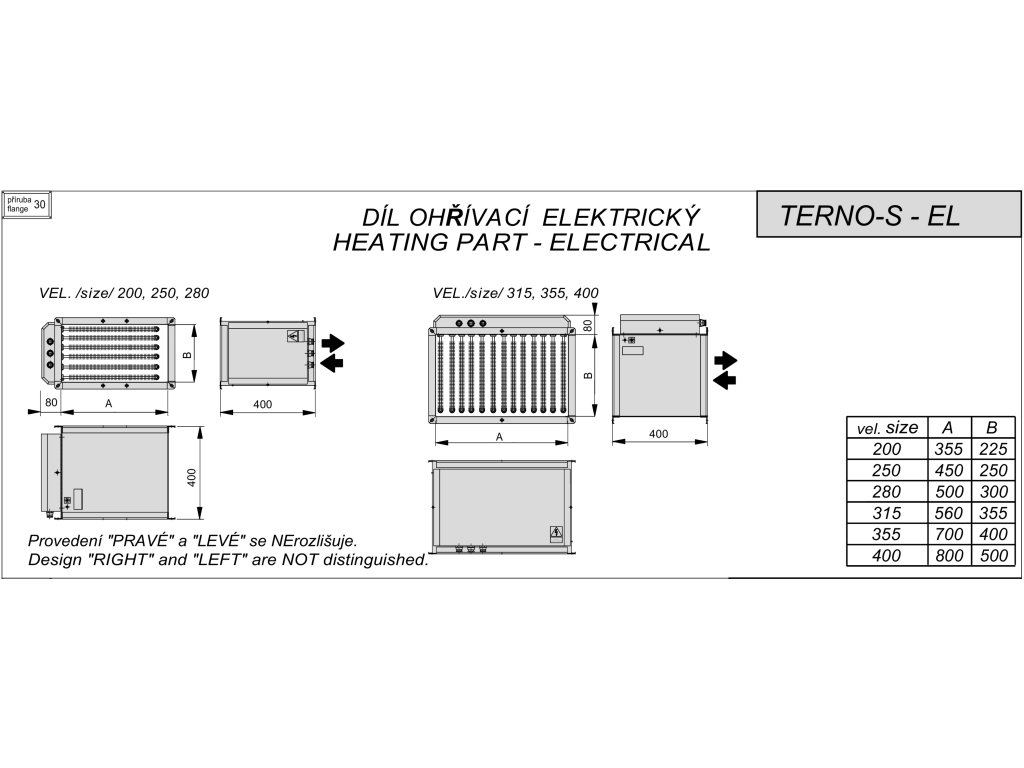

Elektrický ohřívač pro průmyslový větrací systém Alteko TERNO-S. Vhodný pro systém řady TERNO-S 355. Provedení - Elektrický, se zabudovanou řídící elektronikou. Topný výkon - 24kW. Osazen antikorovými žebrovanými topnými tyčemi. Krytí IP40.

Model s elektrickou řídicí jednotkou

Jedná se o model s vestavěnými výkonovými prvky, umožňující ovládání teploty regulátorem REGU AD-E (Uovl=12V ss).

Technické informace

Proti přehřátí je ohřívač osazen dvěma sériově zapojenými nevratnými tepelnými pojistkami nastavenými na 70°C. Vylepšený model T má navíc vratnou tepelnou pojistku nastavenou na 90°C. Tepelné pojistky musí být zapojeny k řídícímu systému, který zajišťuje vypnutí elektrického ohřívače (případně celé jednotky) a signalizaci poruchy. Pokud je v těsné blízkosti elektroohřívače montován díl obsahujícíí hořlavý materiál (filtrační díl nebo pružná vložka), musí být zachována minimální vzdálenost 150 mm od topných těles. Tuto vzdálenost zajišťuje konstrukční provedení elektroohřívače pouze u jedné příruby. Další jištění proti přehřátí zajišťuje regulátor teploty REGU AD-E, resp. potrubní čidlo ATC10-V umístěné max. 0,5 m za ohřívačem. Tato teplota (40°C) odpovídá maximální povolené teplotě vzduchu ve ventilátorové komoře. Pro zabránění přehřátí ohřívače při poruše ventilátoru doporučujeme použít indikátor tlakové diference na ventilátoru. Z druhé strany ohřívače je vzdálenost těles příruby nedostatečná - z tohoto důvodu je nutno při montáži ohřívače na tuto skutečnost pamatovat. Dodržení bezpečné vzdálenosti lze zajistit přizpůsobením řazení dílů v jednotce nebo použitím některého z nabízených mezikusů. U elektrického ohřívače je nutné dbát na rovnoměřné rozdělení proudu vzduchu v celém průžezu ohřívače. Krytí IP40 zajišťuje vysokou odolnost.

Hlavní vlastnosti
