TET/2-400 speciální axiální ventilátor 150°C
Kód: V3560
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro odsávání horkých plynů. Vyžádejte si informace o dodacích podmínkách a termínech dodání.Skříň

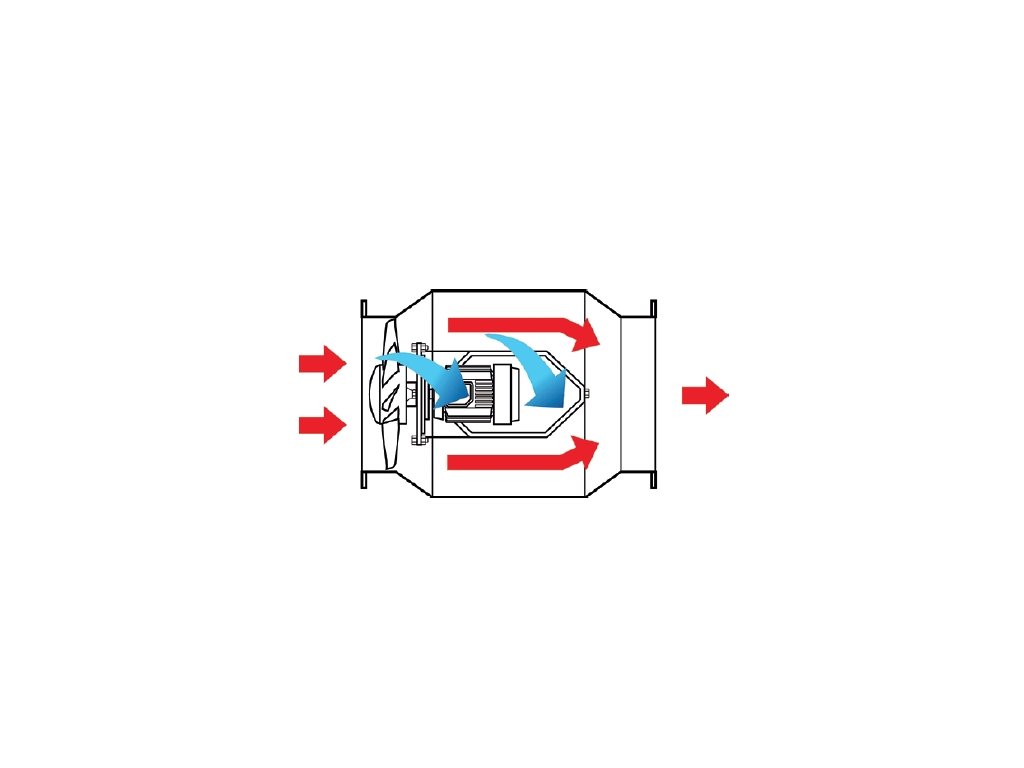

Skříň je z ocelového plechu, galvanicky pokovená a je opatřena černým epoxidovým lakem. Motor je uložen mimo proud vzdušniny v kanálu napříč skříní ventilátoru. Chlazení motoru je ventilátorem, který je jeho konstrukční součástí.
Oběžné kolo

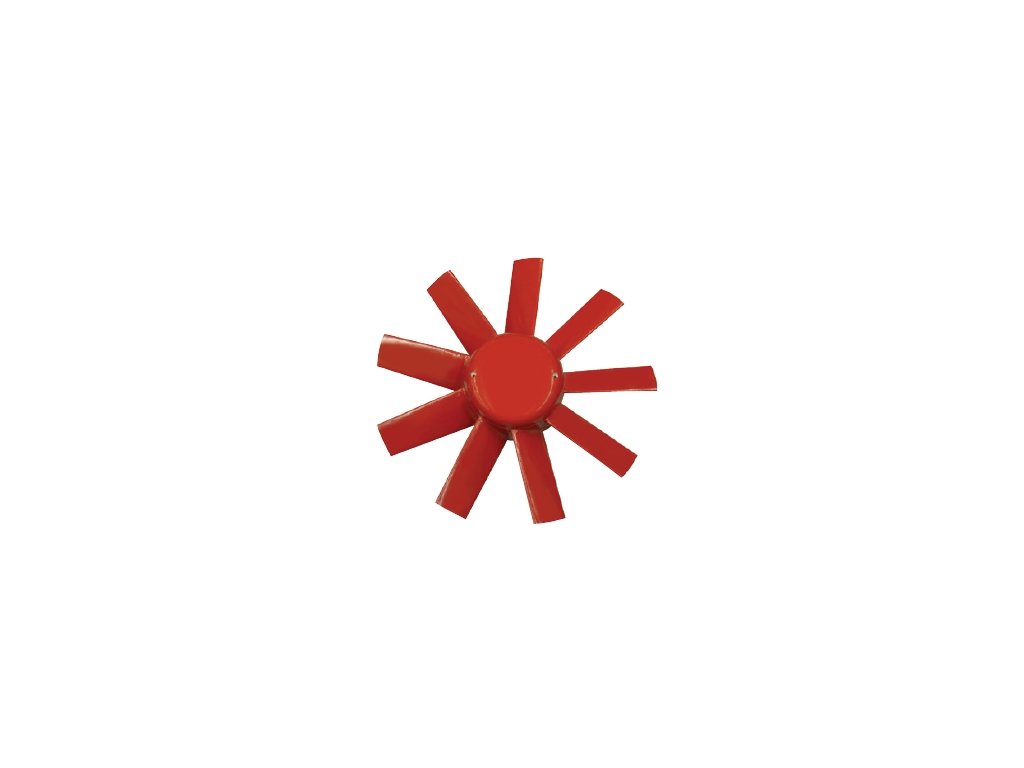

Oběžné kolo je odlité vcelku ze slitiny Al, je staticky a dynamicky vyváženo.
Motor
Motor je asynchronní, s kotvou nakrátko, s třídou izolace F, s kuličkovými ložisky a má vlastní chladící ventilátor. Krytí IP55. Pracovní teplota pro trvalý provoz 150 °C, krátkodobě až 200 °C.
Směr otáčení
Směr otáčení je dán šipkou na skříni ventilátoru.
Svorkovnice
Svorkovnice je součástí motoru.
Regulace otáček
Podmínky, za kterých je možno použít regulaci otáček, konzultujte s naším technickým oddělením. Ventilátor a systém pohonu má vlastní chlazení závislé na otáčkách motoru. Snížení otáček může za určitých okolností snížit odolnost ložisek a tukové náplně pohyblivých dílů ventilátoru. Regulace otáček je možná bez dalších opatření při teplotě dopravovaného vzduchu a okolí do 40°C.
Hluk
Hluk emitovaný ventilátorem je uveden v tabulkách, měření je prováděno ve 3 m.
Montáž
Montáž ventilátorů doporučujeme s ohledem na životnost ložisek v horizontální poloze, s větrací šachtou svisle, aby bylo zajištěno ochlazování motoru. V případě, že je zajištěno nucené větrání šachty s motorem, je možná montáž v jiné poloze.
Pokyny
Ventilátory jsou vhodné pro odsávání horkých plynů. Vyžádejte si informace o dodacích podmínkách a termínech dodání.
Upozornění
Alternativně se dodávají motory s PTC termistory. V takovém případě je nutné použít schéma zapojení, které je v dokumentaci dodávané s ventilátorem. Termopojistka musí být vždy zapojena, jinak zaniká nárok na záruční opravu motoru.
Doplňkové parametry
| Kategorie: | Speciální axiální ventilátory TET |
|---|---|
| Hmotnost: | 53 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 400 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 5001-10000 |
| ? 📂⚡ Kategorie příkonu (W): | 1001-2000 |
| ? ⚡ Napětí: | 230/400 V |
| Akustický tlak (hlučnost) (dB(A)): | 81 |
| ? 💧🔒 Krytí: | IP 55 |
| 🌡️ Maximální teplota [°C]: | 150 |
| Otáčky (min-1): | 2850 |
| Proud (A): | 4,3/2,55 |

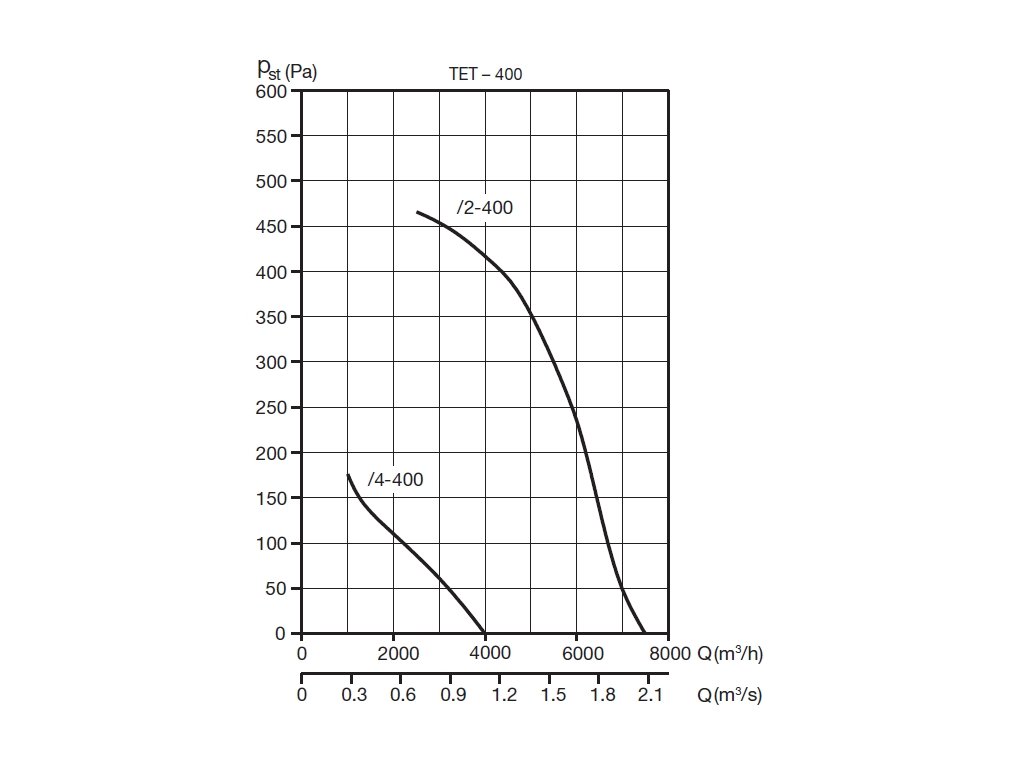

| Průtok (0 Pa) (m3/h): | 7500 |
| Příkon (W): | 1100 |
| Regulace: | VFVN 020-3L-4 |
| 🔧 Motor: | AC |
| Hmotnost (kg): | 53 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
| Rozměr B: | 450 |
| Rozměr Průměr D: | 400 |
| Rozměr Průměr E: | 10 |
| Rozměr Průměr A: | 484 |
| Rozměr C: | 770 |
| Rozměr Průměr G: | 534 |
