TH 500/150 3V střešní tříotáčkový ventilátor
Kód: V14457
Související produkty
Detailní popis produktu
Ventilátor je univerzální pro odvod i přívod, změna použití je pouze otočením ventilátorové jednotky po uvolnění montážních spon a vložením (vyjmutím) usměrňovací vložky.Skříň
Skříně ventilátorů TH 500 až TH 800 jsou vyrobeny z plastu, podstavec a stříška z ocelového plechu opatřeného černým epoxidovým lakem.
Oběžné kolo
Diagonální oběžné kolo je vyrobeno z odolného ABS plastu.
Motor
Motor je asynchronní s kotvou nakrátko, s trojím vinutím pro troje otáčky. Motory jsou vybaveny tepelnou pojistkou. Ložiska jsou kuličková. Tuková náplň ložisek je na dobu jejich životnosti. Třída izolace F, krytí IP44.
Směr průtoku
Průtok vzdušiny je možno změnit otočením ventilátorového dílu s motorem a oběžným kolem po povolení a sejmutí stahovacích objímek.
Svorkovnice
Svorkovnice je umístěna na skříni ventilátoru, obsahuje rozběhový kondenzátor.
Regulace otáček
Regulace otáček se provádí standardně přepínačem, při požadavku na plynulou regulaci změnou napětí elektronickými nebo transformátorovými regulátory. Při použití elektronických fázově řízených regulátorů se může zejména při nízkých otáčkách projevit intenzivní parazitní hluk. V tom případě je nutno použít transformátorovou regulaci.
Montáž

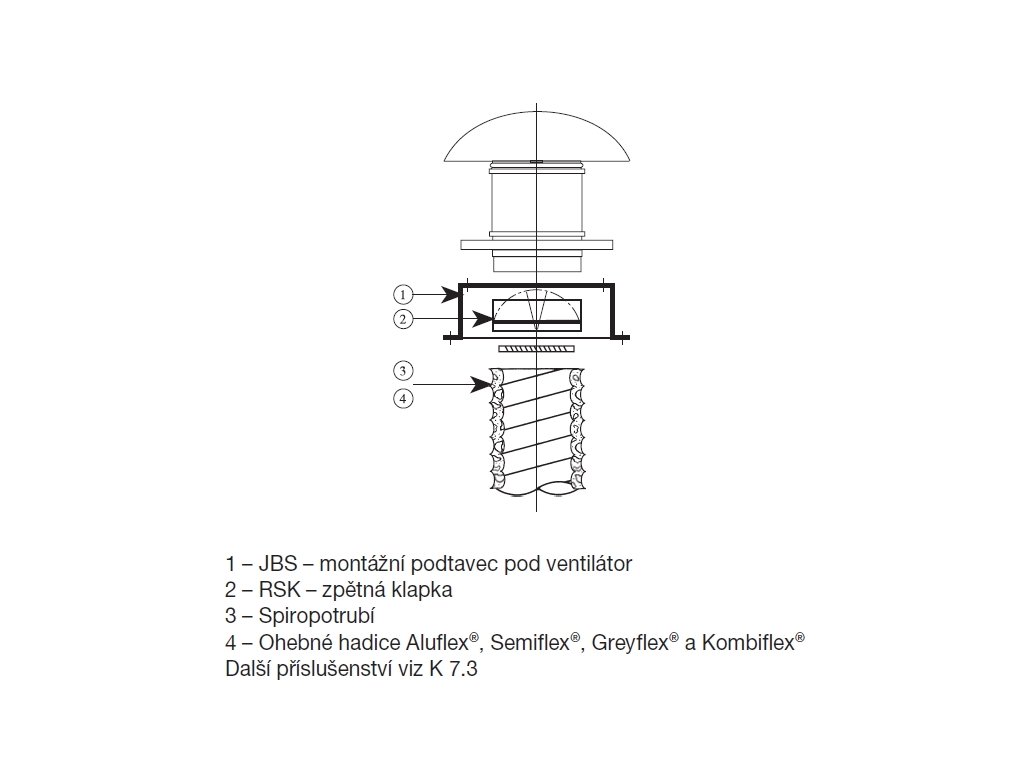

Střešní ventilátory TH se montují montážní základnou na vodorovné střešní konstrukce nebo stavebně připravené zděné sokly. Dále je možno použít sokly JMS a JBS viz konec této kapitoly.
Pokyny
Ventilátor je univerzální pro odvod i přívod, změna použití je pouze otočením ventilátorové jednotky po uvolnění montážních spon a vložením (vyjmutím) usměrňovací vložky.
Doplňkové parametry
| Kategorie: | Kvalitní střešní ventilátory MIXVENT TH |
|---|---|
| Hmotnost: | 3.8 kg |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 251-500 |
| ? 📂⚡ Kategorie příkonu (W): | 0-50 |
| Akustický tlak (hlučnost) (dB(A)): | 49,5/45 |
| ? 💧🔒 Krytí: | IP 44 |
| 🌡️ Maximální teplota [°C]: | 60 |
| Napětí (V): | 230 |
| Otáčky NO (min-1): | 1800 |
| Otáčky VO (min-1): | 2450 |
| Počet rychlostí: | 3 |
| Proud NO (A): | 0,18 |
| Proud VO (A): | 0,23 |
| Průtok (0 Pa) NO (m3/h): | 355/380 |
| Průtok (0 Pa) VO (m3/h): | 470/505 |
| Výkon (W): | 50/45 |
| Výkon NO (W): | 45 |
| Výkon VO (W): | 50 |
| 🔧 Motor: | AC |
| Hmotnost (kg): | 3,8 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
| Rozměr F: | 10 |
| Rozměr I: | 33 |
| Rozměr B: | 349 |
| Rozměr H: | 274 |
| Rozměr G: | 20 |
| Rozměr E: | 245 |
| Rozměr D: | 150 |
| Rozměr C: | 300 |
| Rozměr A: | 400 |
