TRB/4-250 potrubní axiální ventilátor
Kód: V1678
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro krátké vzduchovody s nízkou tlakovou ztrátou, případně k zazdění a odvětrání přímo přes stěnu. Dvoupólové provedení se hodí pro vzduchovody s relativně větší tlakovou ztrátou.Skříň
Skříň je z ocelového plechu. Provozní teplota -40 až +40 °C (dle typu až +60 °C). Motor je v proudu vzdušniny.
Oběžné kolo
Oběžné kolo je z ocelového plechu, tvar je speciálně optimalizovaný z hlediska maximálního průtoku a tlaku při minimální hlučnosti. Oběžné kolo je nalisované přímo na motoru.
Motor
Motor je asynchronní s odporovou kotvou, vnějším rotorem a rozběhovým kondenzátorem. Izolace třídy F, krytí IP44. Kuličková ložiska s tukovou náplní na dobu životnosti.
Směr průtoku
Směr průtoku je od statoru k oběžnému kolu.

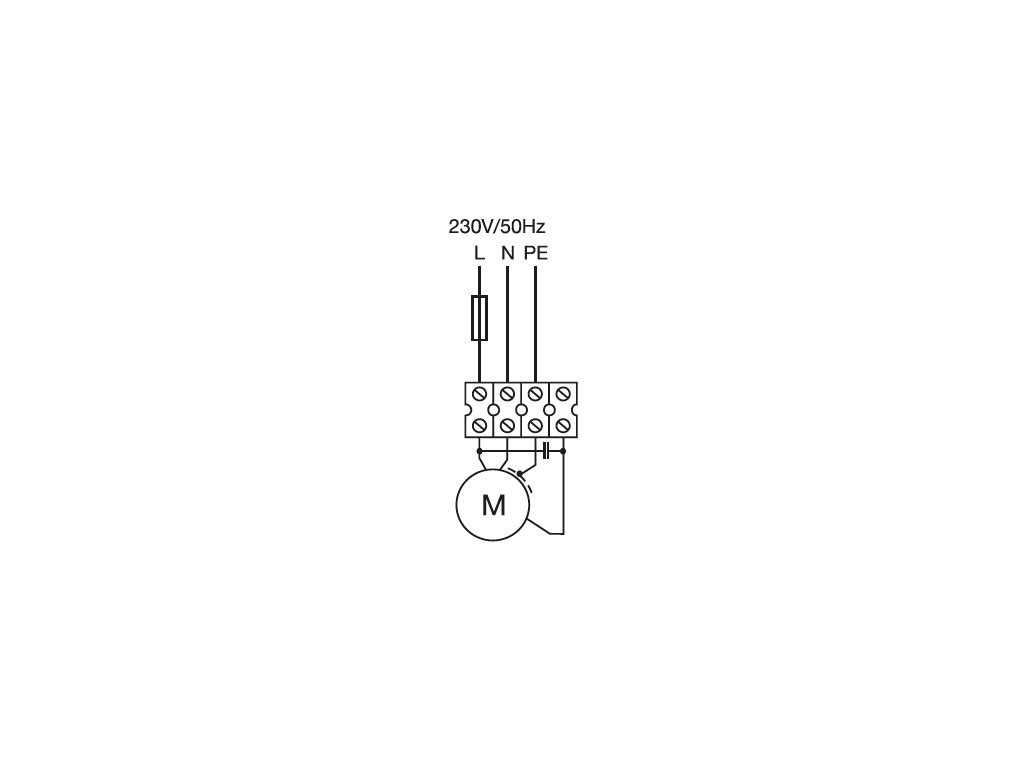

Svorkovnice
Svorkovnice je umístěna na motoru, u ventilátoru TREB zazděného ve stěně se kabel ze svorkovnice vyvede gumovou průchodkou ve stěně skříně ventilátoru.
Regulace otáček
Regulace otáček se provádí elektronickými nebo transformátorovými regulátory změnou napětí.
Hluk
Hluk emitovaný ventilátorem je měřen ve vzdálenosti 1,5 m v ose ventilátoru na straně sání.
Montáž
Montáž ventilátorů v každé poloze osy motoru. Dodává se s montážní konzolou na stěnu a pro připojení potrubí nebo flexibilních vzduchovodů.
Pokyny
Ventilátory jsou vhodné pro krátké vzduchovody s nízkou tlakovou ztrátou, případně k zazdění a odvětrání přímo přes stěnu. Dvoupólové provedení se hodí pro vzduchovody s relativně větší tlakovou ztrátou.
Doplňkové parametry
| Kategorie: | Potrubní axiální ventilátory TRB/TREB |
|---|---|
| Hmotnost: | 5.1 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 250 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 501-1000 |
| ? 📂⚡ Kategorie příkonu (W): | 0-50 |
| ? ⚡ Napětí: | 230 V |
| Akustický tlak (hlučnost) (dB(A)): | 43 |
| ? 💧🔒 Krytí: | IP 44 |
| 🪨 Materiál: | Kov, Ocel |
| 🌡️ Maximální teplota [°C]: | 40 |
| Otáčky (min-1): | 1450 |
| Počet pólů motoru: | 4 |
| Proud (A): | 0,21 |
| Průměr otvoru (mm): | 265 |
| Průtok (0 Pa) (m3/h): | 950 |
| Výkon (W): | 40 |
| 🌀⏹️ Typ konstrukce: | Axiální |
| 🔧 Motor: | AC |
| 📌 Umístění: | Do potrubí |
| Hmotnost (kg): | 5,1 |
| Značka: | Soler & Palau |
| Tvar napojitelného potrubí: | Pro kruhové potrubí |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
| Rozměr J: | 15,5 |
| Rozměr B: | 174 |
| Rozměr H: | 94 |
| Rozměr E: | 300 |
| Rozměr G: | 114 |
| Rozměr Průměr D: | 260,4 |
| Rozměr C: | 38 |
| Rozměr A: | 250 |
| Rozměr I: | 10 |
| Rozměr F: | 269 |
