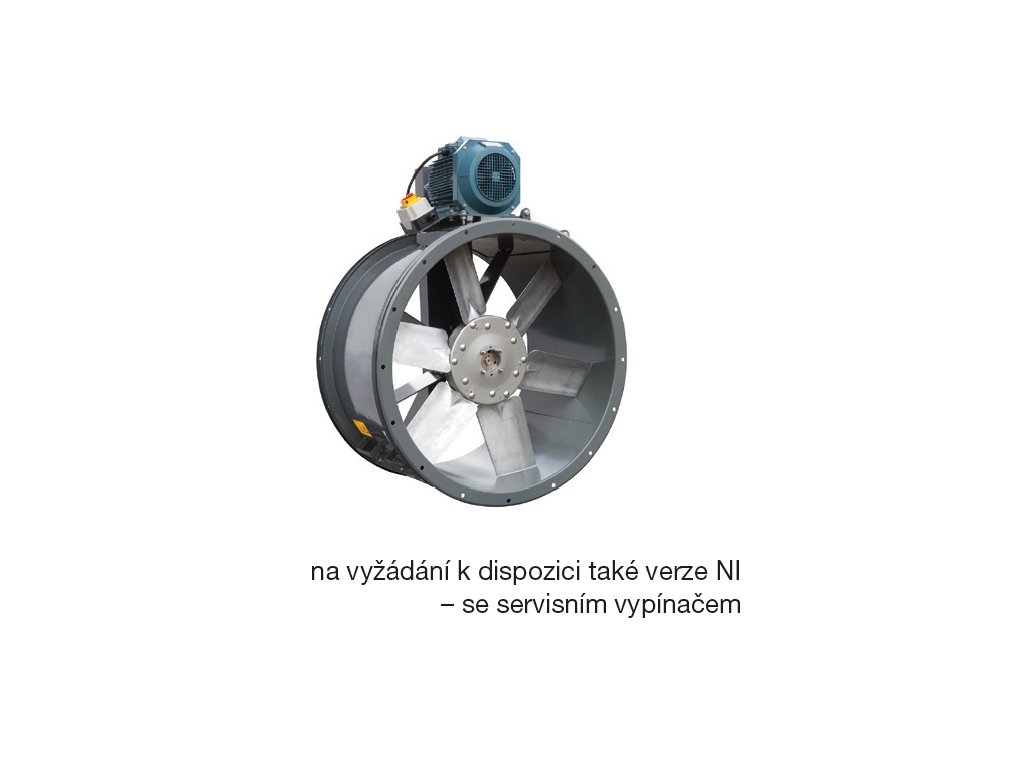

TTT/4-560 H N speciální axiální ventilátor 120°C
Kód: V14678
Související produkty
Detailní popis produktu
Ventilátory jsou vhodné pro odsávání horkých plynů v průmyslových aplikacích. Vyžádejte si informace o dodacích podmínkách.Skříň

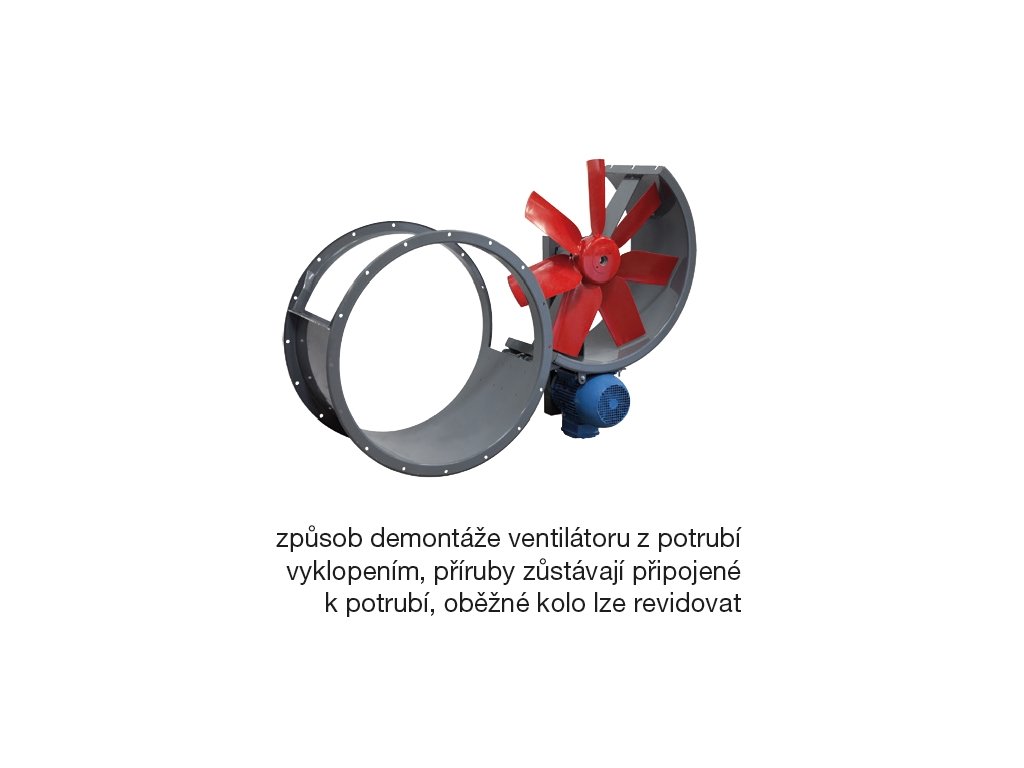

Skříň je z ocelového plechu, galvanicky pokovená a je opatřena šedým polyesterovým lakem. Motor je uložen mimo proud vzduchu vně skříně. Aby bylo možno ventilátor čistit bez demontáže potrubí, lze pohonnou jednotku s oběžným kolem vyklopit ven, mimo osu potrubí.
Oběžné kolo
Oběžné kolo je odlité vcelku ze slitiny Al. Oběžné kolo je staticky a dynamicky vyváženo, má povrchovou úpravu epoxidovým lakem. Oběžné kolo je poháněno řemenem, který je v ochranném krytu.
Motor
Motor je asynchronní, s kotvou nakrátko, s třídou izolace F, s kuličkovými ložisky. Motor má vlastní chladící ventilátor. Krytí IP55.
Směr otáčení
Směr otáčení je dán šipkou na skříni ventilátoru.
Svorkovnice

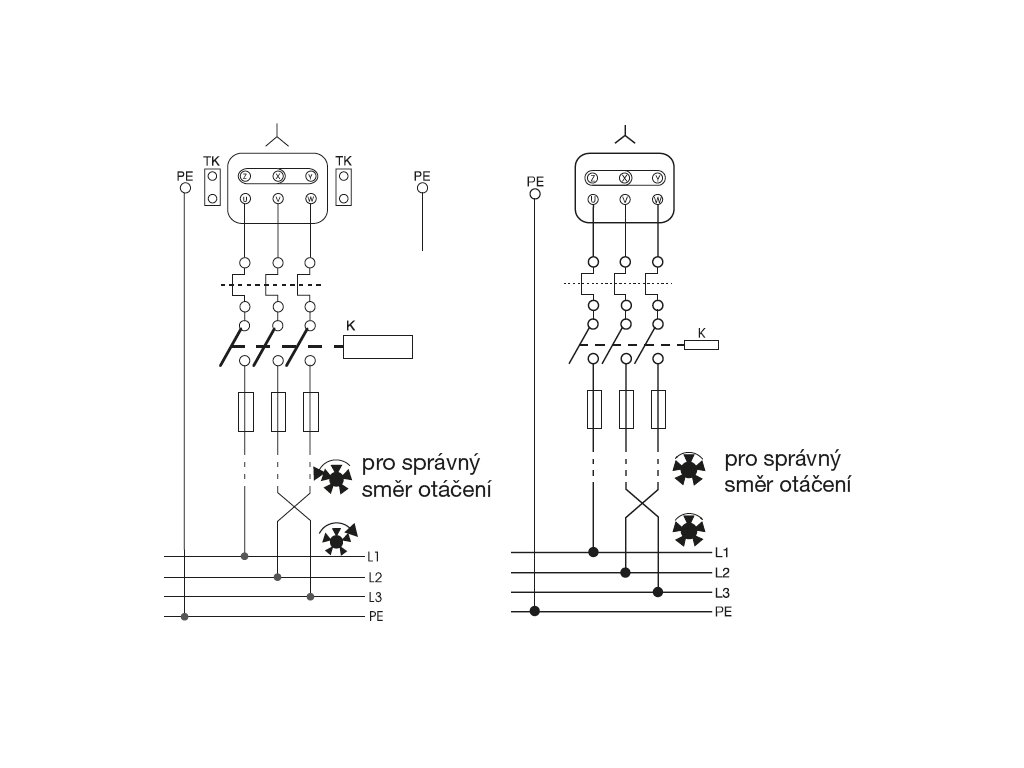

Svorkovnice je součástí motoru. Krytí IP55. Schéma zapojení je stejné jako u motoru ventilátoru TET.
Montáž
Montáž ventilátoru s ohledem na životnost ložisek v horizontální poloze.
Pokyny
Ventilátory jsou vhodné pro odsávání horkých plynů v průmyslových aplikacích. Vyžádejte si informace o dodacích podmínkách.
Doplňkové parametry
| Kategorie: | Speciální axiální ventilátory TTT-N |
|---|---|
| Hmotnost: | 35 kg |
| ? ⚪️🔵 Průměr potrubí (mm): | 560 |
| ? 📂💨 Kategorie průtoku vzduchu (m³/h): | 10001-20000 |
| ? 📂⚡ Kategorie příkonu (W): | 1001-2000 |
| ? ⚡ Napětí: | 230/400 V |
| Akustický tlak (hlučnost) (dB(A)): | 75 |
| ? 💧🔒 Krytí: | IP 55 |
| 🌡️ Maximální teplota [°C]: | 120 |
| Otáčky (min-1): | 1420 |
| Proud (A): | 4,8/2,8 |

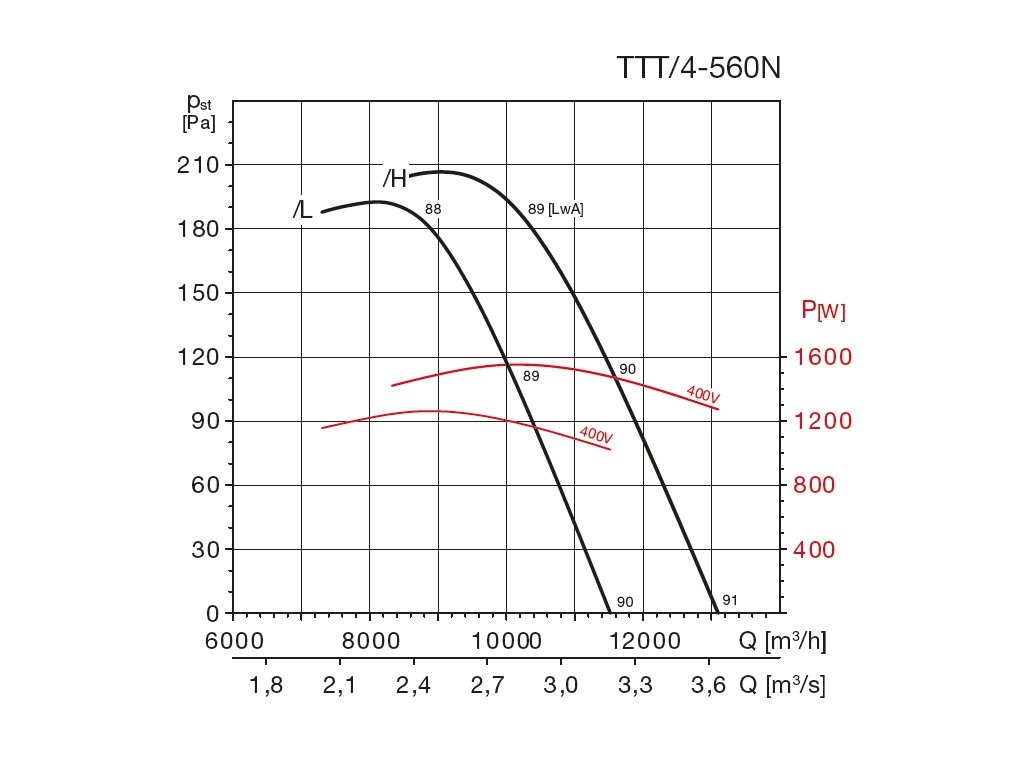

| Průtok (0 Pa) (m3/h): | 13100 |
| Regulátor: | VFVN 020-3L-4 |
| 🔧 Motor: | AC |
| Hmotnost (kg): | 35 |
| Značka: | Soler & Palau |
| 🏠🏢 Použití: | 📦 Sklad, 🏭 Průmysl, komerční prostor |
| Příkon (kW): | 1,1 |

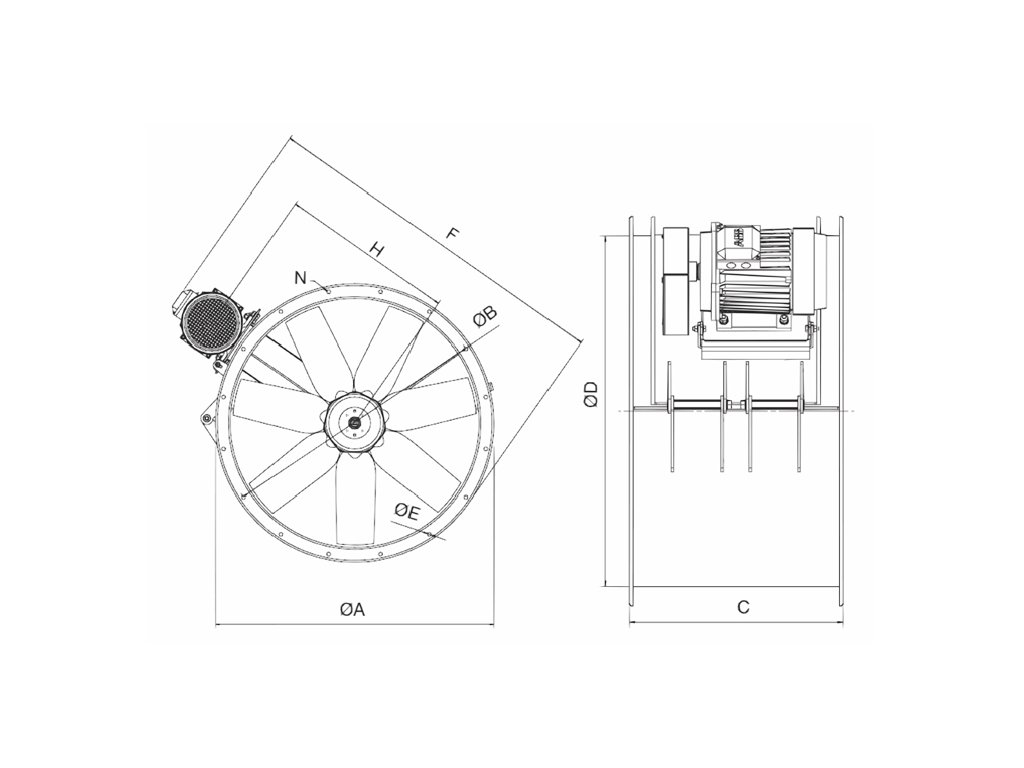

| Rozměr H: | 422 |
| Rozměr Průměr B: | 620 |
| Rozměr C: | 450 |
| Rozměr Průměr D: | 560 |
| Rozměr F: | 860 |
| Rozměr N: | 12x |
| Rozměr Průměr A: | 655 |
| Rozměr Průměr E: | 12 |
